HomeMatic IP Kurzanleitung

DE
EN
FR
Homematic IP Fenster- und Türkontakt – optisch
Homematic IP Window / Door Contact – optical
Homematic IP Contact pour fenêtre et porte – visuel
Montage- und Kurzanleitung
Installation and brief instructions
Consignes de montage et instructions abrégées
Hier geht's zur ausführlichen
Bedienungsanleitung
Proceed to the detailed manual
Accédez ici aux instructions
d'utilisation complètes
HMIP-SWDO // 154463 // V1.0 (04/2019)
Documentation © 2019 eQ-3 AG, Germany
All rights and changes reserved. Printed in Hong Kong.
Anleitung sorgfältig lesen und aufbewahren.
Achtung! Hinweis auf
Zusätzliche wichtige
eine Gefahr. Informationen.
h Beachten Sie die Sicherheitshinweise im Beiblatt h
„Sicherheitshinweise und allgemeine Informationen"
Read the manual carefully and keep it in a safe place.
Attention! This
Additional important
indicates a hazard. information.
h Observe the safety information in the supplement „Safety h
instructions and general information"
Lire attentivement les consignes et les conserver dans un endroit sûr.
Attention ! Indique Autres informations
un danger. importantes.
h Respectez les consignes de sécurité mentionnées sur la fiche h
annexe intitulée « Consignes de sécurité et informations
générales »
Bevollmächtigter des Herstellers:
Manufacturer's authorised representative:
Mandataire du fabricant :
eQ-3 AG
Maiburger Straße 29
26789 Leer/Germany
www.eQ-3.de

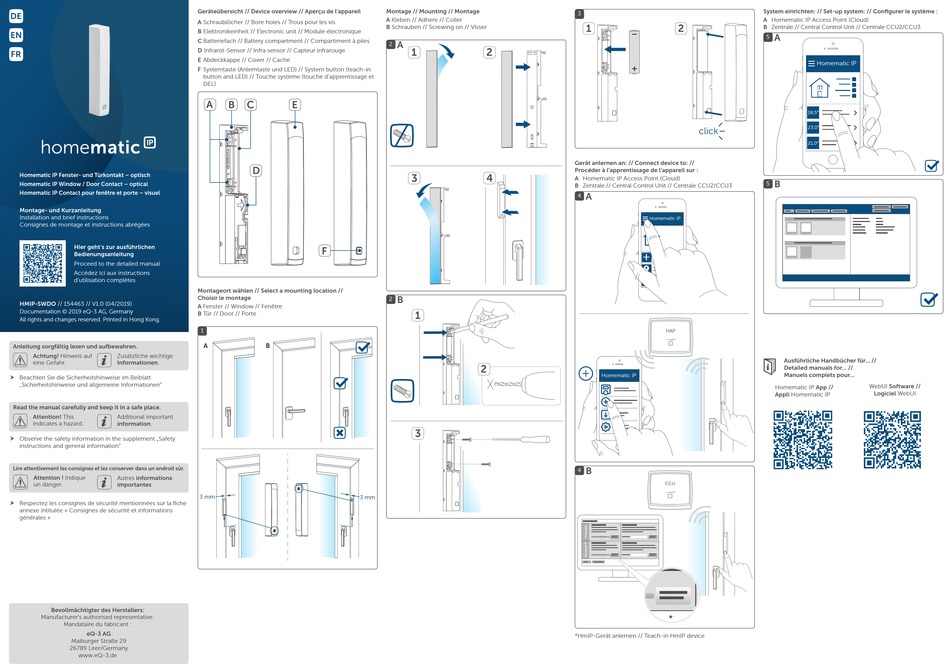

Geräteübersicht // Device overview // Aperçu de l'appareil
A Schraublöcher // Bore holes // Trous pour les vis
B Elektronikeinheit // Electronic unit // Module électronique
C Batteriefach // Battery compartment // Compartiment à piles
D Infrarot-Sensor // Infra sensor // Capteur infrarouge
E Abdeckkappe // Cover // Cache
F Systemtaste (Anlerntaste und LED) // System button (teach-in
button and LED) // Touche système (touche d'apprentissage et
DEL)
A B C E
D
F
Montageort wählen // Select a mounting location //
Choisir le montage
A Fenster // Window // Fenêtre
B Tür // Door // Porte
1
A B
3 mm
3 mm
Montage // Mounting // Montage
A Kleben // Adhere // Coller
B Schrauben // Screwing on // Visser
A
2
1 2
3 4
B
2
1
2
3
3
1 2
click
Gerät anlernen an: // Connect device to: //
Procéder à l'apprentissage de l'appareil sur :
A Homematic IP Access Point (Cloud)
B Zentrale // Central Control Unit // Centrale CCU2/CCU3
A
4
Homematic IP
HAP
Homematic IP
B
4
CCU
*
*HmIP-Gerät anlernen // Teach-in HmIP device
System einrichten: // Set-up system: // Configurer le système :
A Homematic IP Access Point (Cloud)
B Zentrale // Central Control Unit // Centrale CCU2/CCU3
A
5
Homematic IP
18,5°
23,0°
21,0°
B
5
Ausführliche Handbücher für... //
Detailed manuals for... //
Manuels complets pour...
WebUI Software //
Homematic IP App //
Logiciel WebUI
Appli Homematic IP
