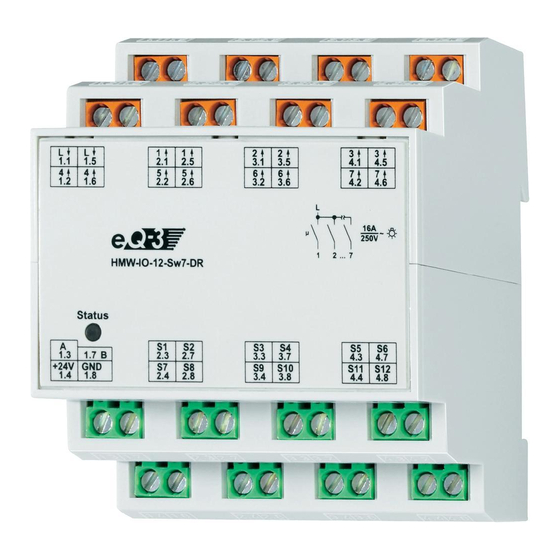

HomeMatic HMW-IO-12-Sw7-DR Installations- Und Bedienungsanleitung

Rs485 i/o-modul 12 eingänge 7 schaltausgänge hutschienenmontage
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Installations- und
D
Bedienungsanleitung
RS485 I/O-Modul 12 Eingänge
7 Schaltausgänge
Hutschienenmontage
HMW-IO-12-Sw7-DR
Seite 4 - 20
GB
Installation and
Operating Manual
RS485 I/O module 12 inputs
7 switch outputs for mounting
on DIN rails
HMW-IO-12-Sw7-DR
Page 22 - 38

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HomeMatic HMW-IO-12-Sw7-DR

Inhaltszusammenfassung für HomeMatic HMW-IO-12-Sw7-DR

  • Seite 1 Installations- und Bedienungsanleitung RS485 I/O-Modul 12 Eingänge 7 Schaltausgänge Hutschienenmontage HMW-IO-12-Sw7-DR Seite 4 - 20 Installation and Operating Manual RS485 I/O module 12 inputs 7 switch outputs for mounting on DIN rails HMW-IO-12-Sw7-DR Page 22 - 38...
  • Seite 2 1. Ausgabe Deutsch 10/2008 Dokumentation © 2007 eQ-3 Ltd., Hong Kong Alle Rechte vorbehalten. Ohne schriftliche Zustim- mung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, me- chanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
  • Seite 3 1. English edition 10/2008 Documentation © 2007 eQ-3 Ltd., Hong Kong All rights reserved. No parts of this manual may be reproduced or processed in any form using electro- nic, mechanical or chemical processes in part or in full without the prior explicit written permission of the publisher.

  • Seite 4: Inhaltsverzeichnis

    Funktion ......7 Allgemeine Systeminformation zu HomeMatic 8 Allgemeine Hinweise zum Bussystem ..9 Allgemeine Hinweise zur Installation .

  • Seite 5: Hinweise Zu Dieser Anleitung

    Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nach- schlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungs- anleitung.
  • Seite 6 230V/50 Hz-Wechselspannungsnetz zulässig. Arbeiten am 230 V-Netz dürfen nur von einer Elektro- Fachkraft (nach VDE 0100) erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Zur Vermeidung eines elektrischen Schlages vor Arbeiten am Gerät Netzspannung freischalten (Sicherungsautomat abschalten). Bei Nichtbeachtung der Installationshinweise kön- nen Brand oder andere Gefahren entstehen.

  • Seite 7: Funktion

    Beachten Sie die Installationsvorschriften für Installationen in Verteilersystemen. Funktion beliebigen Aktorkanälen (auch von anderen Modulen) zuweisbar. aller Relaisausgänge zusammen. same Spannungsquelle. Ausgängen. über die HomeMatic Zentrale. halb von Verteilungen.

  • Seite 8: Allgemeine Systeminformation Zu Homematic

    (B) - Ausgangsklemmen Kanäle 1 – 7 (C) - Bus A (D) - Bus B (E) – Busspannungsversorgung (F) – Klemmen Tastereingänge Allgemeine Systeminformation zu HomeMatic Dieses Gerät ist Teil des HomeMatic Haussteuer- systems. ausgeliefert. Darüber hinaus ist die Funktion des...

  • Seite 9: Allgemeine Hinweise Zum Bussystem

    Gerätes über ein Programmiergerät und Software umfang sich damit ergibt, und welche Zusatzfunkti- onen sich im HomeMatic System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie dem HomeMatic Systemhandbuch. stets aktuell unter www.HomeMatic.com. Allgemeine Hinweise zum Bussystem 5.1 Allgemeine Hinweise zur Installation Grundsätzlich kann man die Anschlüsse der HMW-...
  • Seite 10 schnitte richten sich nach den gängigen VDE- Vorschriften und betragen für Installationen im Nennlastbereich der Aktoren 1,5 mm2. Steuerseite Auf der Steuerseite hingegen kommt lediglich ungefährliche Schutzkleinspannung zum Einsatz. Da innerhalb der Module eine galvanische Trennung zwischen Last und Steuerseite besteht, brauchen hier keine netzspannungsfesten Leitungen verwen- von Fernmelde-Installationsleitung oder vergleich- barer Steuerleitung.

  • Seite 11: Topologie Des Bussystems

    schluss erforderlich. Informationen zum Anschluss 5.2 Topologie des Bussystems Aus Gründen der Übersicht sollten die HMW-Kom- ponenten immer gruppenweise in Unterverteilungen montiert werden. Wie viele Unterverteilungen an- gemessen sind, hängt dabei von der Art und Größe des zu realisierenden Projektes ab und ist individuell festzulegen.

  • Seite 12: Installation

    Ort zusammengeführt werden, um eine Trennung der einzelnen Busabschnitte zu erreichen und ggf. eine Fehlersuche zu vereinfachen. Üblicher- weise ist dies der Raum, in dem die Zentrale des HomeMatic-Systems installiert wird. Installation Beachten Sie die Installationsvorschriften für Installationen in Verteilersystemen.
  • Seite 13 Verdrahten Sie den Netzanschluss und Lastan- schluss mit der 230 V-Netzspannung gemäß den nachfolgenden Anschlussbildern. Vergewissern Sie sich, dass alle Anschlüsse fest und sicher in den Installationsklemmen Verdrahten Sie die Hutschienenmodule zur Bus- spannungsversorgung (Klemmen 1.4 und 1.8) mit dem Netzteil. Achten Sie dabei strikt auf den polari- tätsrichtigen Anschluss an den Klemmen.
  • Seite 15 Klemme Funktion 1.1, 1.5 Außenleiteranschluss 2.1, 2.5 Geschaltete Phase Kanal 1 3.1, 3.5 Geschaltete Phase Kanal 2 4.1, 4.5 Geschaltete Phase Kanal 3 1.2, 1.6 Geschaltete Phase Kanal 4 2.2, 2.6 Geschaltete Phase Kanal 5 3.2, 3.6 Geschaltete Phase Kanal 6 4.2, 4.6 Geschaltete Phase Kanal 7 RS485-Bus (Bus A)

  • Seite 16: Zuordnung Der Tastereingänge

    0,14 – 2,50 0,14 – 1,5 Zuordnung der Tastereingänge Die 12 Tastereingänge des HMW-IO-12-Sw7-DR lassen sich ohne die HomeMatic Zentrale zu Aktor- kanälen anderer(!) Aktoren, die Kanaltasten am Gerät besitzen zuordnen. Da dieses Gerät keine Programmiertaster für die Ausgangskanäle besitzt, können die Ausgangskanäle nur über die HomeMatic Zentrale...
  • Seite 17 Im Auslieferungszustand sind die Tasterein- gänge keinem Aktorkanal zugeordnet (auch nicht den Aktorkanälen des Gerätes an dem sie sich Zuordnung von Tastereingängen zu Aktorkanälen ordnenden Aktor(kanals) am Modul so lange, bis dessen Kanal-LED langsam blinkt (nach ca. Anlernmodus. tereingang (am selben oder einem beliebigen anderen am Bus angeschlossenen Moduls) dem Sie den Aktor(kanal) zuordnen wollen.

  • Seite 18: Aufheben Der Zuordnung Von Tastereingängen Zu Aktorkanälen

    Je nach Aktor werden Tastereingänge unterschied- lich angelernt: Aktor Tastenverhalten Schaltaktor, Angelernte Tasten verhalten Dimmaktor sich wie Toggle-Taster Je nachdem ob der Anlernmo- dus am Aktor mit der - oder - Taste ausgelöst wurde wird Jalousieaktor die anzulernende Taste als „Öffnen“...

  • Seite 19: Wartung Und Reinigung

    langsamen in das schnelle Blinken übergeht (nach ca. 6 Sekunden). eines Moduls, dessen Zuordnung Sie aufheben wollen. Die Kanal-LED am Aktor erlischt und die Zuordnung ist aufgehoben, der Aktor(kanal) wird von diesem Schalteingang nicht mehr geschaltet. eines Tasters am gelöschten Tastereingang, der Aktor(kanal) darf nicht mehr reagieren.

  • Seite 20: Technische Daten

    Technische Daten Kommunikation: RS485-Bus Gehäuseabmessungen: Standard-Hutschienengehäuse mit 4 TE Breite 87 x 72 x 65 mm (H x B x T) Ausgänge: 7 unabhängige potentialfreie Relaisschaltausgänge Schaltvermögen: 230 V / 50 Hz / max. 16 A (pro Relais), Summe aller Kanäle max.
  • Seite 21 Entsorgungshinweis: Gerät nicht im Hausmüll entsorgen! Elektro- nische Geräte sind entsprechend der Richt- linie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Alt- geräte zu entsorgen. Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
  • Seite 22 Function ......25 General system information on HomeMatic . 26 General information on the bus system ..27 General information on the installation.

  • Seite 23: Information Concerning These Instructions

    Information concerning these instructions Read these instructions carefully before beginning operation with your HomeMatic components. Keep the instructions handy for later consultation! Please hand-over the operating manual as well when you hand-over the device to other persons for use. Symbols used: Attention! This indicates a hazard.
  • Seite 24 Operating the device is only permitted with a 230V/50 Hz alternating current network. Work on the 230 V network is only permitted by Always observe the applicable accident prevention regulations. Disconnect the power to devices before working on them to prevent electrocution (switch circuit breaker).

  • Seite 25: Function

    Function desired and optional actuator channels can be assigned (from other modules as well). of all relay outputs together. power source. the HomeMatic Centers. ons.

  • Seite 26: General System Information On Homematic

    (B) - Output terminal Channels 1 – 7 (C) - Bus A (D) - Bus B (E) – Bus power supply (F) – Button input terminals General system information on HomeMatic This device is a component of the HomeMatic Home Control System.

  • Seite 27: General Information On The Bus System

    Further resulting functionality and the additional functions provided in the HomeMatic system combined with other components are described in HomeMatic System Manual. All current technical documents and updates are provided under www. HomeMatic.com.
  • Seite 28 range of actuators. Control side On the control side however, only non-hazardous safety extra-low voltages are used. Since there is electrical isolation between the load and control sides in the module, no mains power capable wires have to be used. Using interior telecommunications wiring or comparable control wiring is recommen- ded.

  • Seite 29: Topology Of The Bus System

    PC or a Centre should be run together in a room according to available space in order to achieve a separation of the individual bus segments and to simplify troubleshooting if necessary. Normal- ly, this is the room in which the HomeMatic system Centre is installed.

  • Seite 30: Installation

    Installation Observe the installation instructions for installations in distribution systems. Position the DIN rail device on the DIN rail and lock it in place. Make sure that the spring latch is completely latched and that the device is seated solidly on the rail.
  • Seite 31 sure that the connections are made with correct polarity on the terminals. Note that actual buttons (normally open) and no rocker switches or push-button switches are used in the button input circuits. Connect each of the buttons between GND (terminal 1.8) and the respective button input (terminal S1, ...).
  • Seite 33 Terminal Function 1.1, 1.5 External conductor connection 2.1, 2.5 Switched channel 1 3.1, 3.5 Switched channel 2 4.1, 4.5 Switched channel 3 1.2, 1.6 Switched channel 4 2.2, 2.6 Switched channel 5 3.2, 3.6 Switched channel 6 4.2, 4.6 Switched channel 7 RS485-Bus (Bus A) RS485-Bus (Bus B) Power supply 24 V / DC...

  • Seite 34: Allocation Of Button Inputs

    [mm 0.14 – 2.50 0.14 – 1.5 Allocation of button inputs The 12 button inputs of the HMW-IO-12-Sw7-DR can be assigned to actuator channels of other(!) actuators that have channel buttons on the device without the HomeMatic center. Since this device has no programming button for the output channels, the output channels can only be assigned via the HomeMatic Center.
  • Seite 35 The button inputs are not assigned to any actuator channels in factory status (not the actuator channels of the device on which they are located either). Assignment of button inputs to actuator channels (channel) to be assigned on the module until the channel LED flashes slowly (after approx.
  • Seite 36 Depending on the actuator, button inputs are taught differently: Actuator Button behavior Switch actuator, Taught buttons behave like Dimming actuator toggle switches Depending on whether teach mode on the actuator was trig- gered with the - or - button, Blind actuator the button to be taught is taught as "Open"...

  • Seite 37: Maintenance And Cleaning

    from slow flashing to quickly flashing (after approx. 6 seconds). delete mode. a module for which you want to clear the assignment. The channel LED on the actuator goes dark and the assignment is deleted, the actuator (channel) is no longer actuated on this switch input.

  • Seite 38: Technical Specifications

    Technical specifications Communication: RS485-Bus Housing dimensions: Standard DIN rail housing with 4 units width 87 x 72 x 65 mm (H x W x D) Outputs: 7 independent potential-free relay switching outputs Switching capacity: 230 V / 50 Hz / max. 16 A (per relay), buzzer all channels max.
  • Seite 39 Instructions for disposal: Do not dispose off the device as part of household garbage! Electronic devices are to be disposed of in accordance with the guide- lines concerning electrical and electronic devices via the local collecting point for old electronic devices. The CE sign is a free trade sign addressed exclusively to the authorities and does not include any warranty of any properties.
  • Seite 40 eQ-3 AG Maiburger Straße 29 D-26789 Leer www.eQ-3.com...
