HomeMatic HmIP-PSM-CH Bedienungsanleitung
Schalt-mess-steckdose
Verwandte Anleitungen für HomeMatic HmIP-PSM-CH
Inhaltszusammenfassung für HomeMatic HmIP-PSM-CH

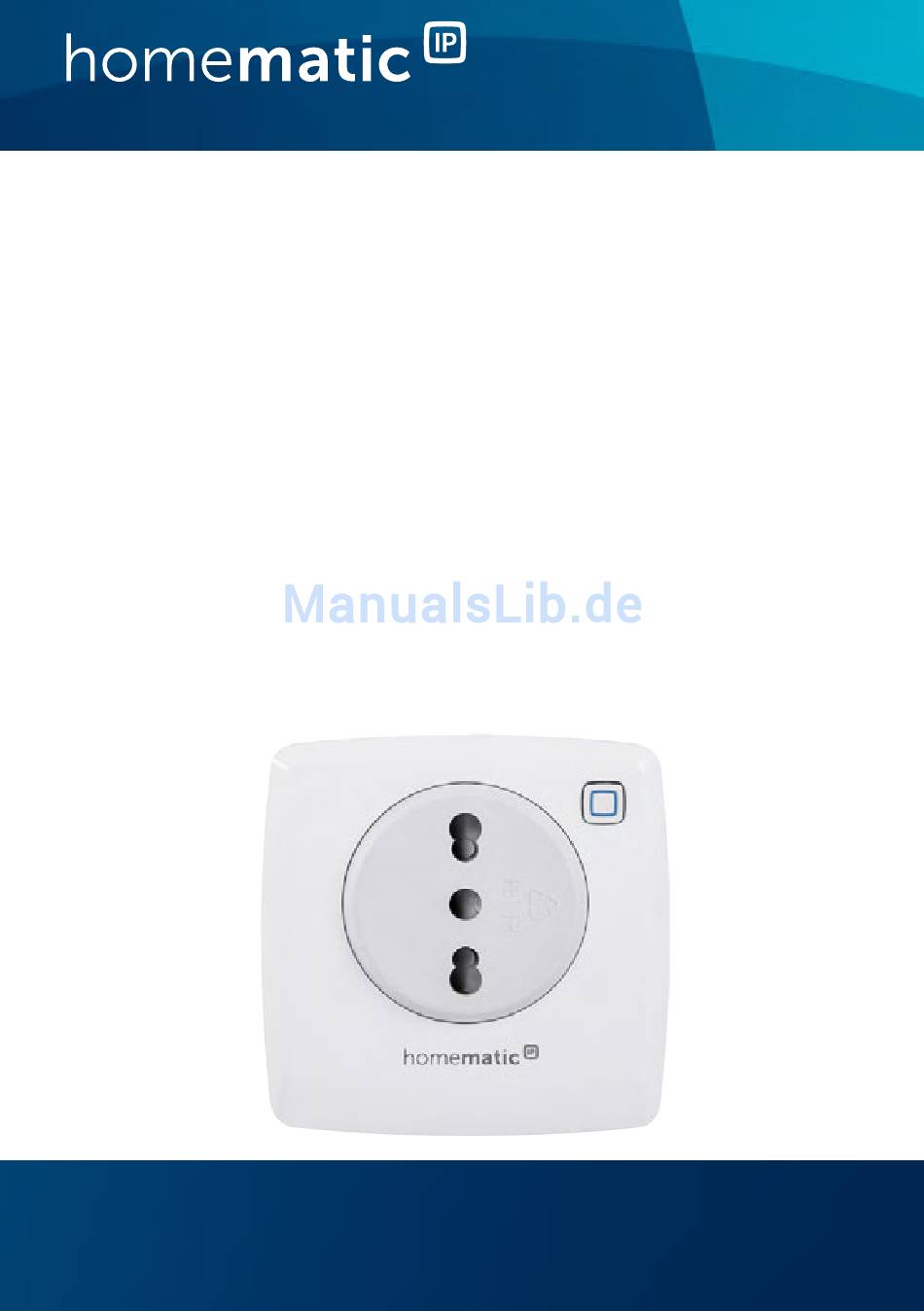

- Seite 1 Bedienungsanleitung Operating manual Mode d’emploi Istruzioni per l’uso Schalt-Mess-Steckdose S. 5 Pluggable Switch and Meter p. 24 Prise à interrupteur avec mesure de puissance p. 42 Presa di commutazione-misurazione p. 62 HmIP-PSM-CH...
-
Seite 5: Lieferumfang
Lieferumfang Anzahl Bezeichnung Homematic IP Schalt-Mess-Steckdose Bedienungsanleitung Dokumentation © 2016 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- fältigt oder verarbeitet werden. -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Anleitung ........... 7 Gefahrenhinweise ............7 Funktion und Geräteübersicht ........11 Allgemeine Systeminformationen ......12 Inbetriebnahme .............. 12 Montage und Anlernen ............12 Bedienung ................ 14 Verhalten nach Spannungswiederkehr ...... 15 Fehlerbehebung ............. 15 Befehl nicht bestätigt ............15 Duty Cycle ................16 Fehlercodes und Blinkfolgen .......... -
Seite 7: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung. - Seite 8 Gefahrenhinweise Fehlerfall lassen Sie das Gerät von einer Fachkraft prüfen. Verwenden Sie das Gerät nicht, wenn es von au- ßen erkennbare Schäden z. B. am Gehäuse, an Be- dienelementen oder an den Anschlussbuchsen bzw. eine Funktionsstörung aufweist. Lassen Sie das Gerät im Zweifelsfall von einer Fachkraft prü- fen.
- Seite 9 Gefahrenhinweise Beachten Sie vor Anschluss eines Verbrauchers die technischen Daten, insbesondere die maximal zulässige Schaltleistung des Relais und Art des an- zuschließenden Verbrauchers! Alle Lastangaben beziehen sich auf ohmsche Lasten! Belasten Sie das Gerät nur bis zur angegebenen Leistungsgren- ze. Eine Überlastung kann zur Zerstörung des Ge- rätes, zu einem Brand oder elektrischen Unfall führen.
- Seite 10 Gefahrenhinweise Verlegen Sie Kabel stets so, dass diese nicht zu Ge- fährdungen für Menschen und Haustiere führen können. Das Gerät ist nicht zum Freischalten geeignet. Die Last ist nicht galvanisch vom Netz getrennt. Bei Einsatz in einer Sicherheitsanwendung ist das Gerät in Verbindung mit einer USV (unterbre- chungsfreien Stromversorgung) zu betreiben, um einen möglichen Netzausfall nach EN 50130-4 zu...
-
Seite 11: Funktion Und Geräteübersicht
Sie angeschlossene Verbraucher bequem ein- bzw. aus- schalten und den Energieverbrauch sowie Spannung, Strom und Leistung dieser Geräte messen. Über die Homematic IP App können Sie sich den Energieverbrauch der angeschlossen Verbraucher anzeigen und deren Energiekosten (€/kWh) ermitteln lassen. Die Schalt-Mess-Steckdose lässt sich schnell und ohne Werkzeug montieren - nach dem Einstecken in die Steck- dose ist das Gerät sofort betriebsbereit. -
Seite 12: Allgemeine Systeminformationen
Dieses Gerät ist Teil des Smart-Home-Systems Homema- tic IP und kommuniziert über das HmIP Funkprotokoll. Alle Homematic IP Geräte können komfortabel und indi- viduell per Smartphone über die Homematic IP App kon- figuriert werden. Welcher Funktionsumfang sich inner- halb des Homematic IP Systems im Zusammenspiel mit weiteren Komponenten ergibt, entnehmen Sie bitte dem Homematic IP Anwenderhandbuch. - Seite 13 Inbetriebnahme nizieren kann, muss sie zunächst an den Homematic IP Access Point angelernt werden. Zum Anlernen der Schalt-Mess-Steckdose gehen Sie wie folgt vor: • Öffnen Sie die Homematic IP App auf Ihrem Smartphone. • Wählen Sie den Menüpunkt „Gerät anlernen“ aus.
-
Seite 14: Bedienung
Bedienung • Leuchtet die LED rot, versuchen Sie es erneut. • Wählen Sie die gewünschte Lösung für Ihr Gerät aus. • Vergeben Sie in der App einen Namen für das Ge- rät und ordnen Sie es einem Raum zu. Nach einem erfolgreichen Anlernvorgang können Sie Verbraucher einfach an die Schalt-Mess-Steckdose an- schließen, ein- bzw. -
Seite 15: Verhalten Nach Spannungswiederkehr
Verhalten nach Spannungswiederkehr die Schalt-Mess-Steckdose erneut einschalten. Beachten Sie in jedem Fall die zulässige Umge- bungstemperatur des Gerätes und lassen Sie die Installation bei Bedarf von einer Fachkraft auf mögliche Fehlerquellen überprüfen. Verhalten nach Spannungswieder- kehr Nach dem Einstecken des Gerätes in eine Steckdose oder nach Wiederkehr der Netzspannung führt die Schalt-Mess- Steckdose einen Selbsttest/Neustart (ca. -
Seite 16: Duty Cycle
Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % nor- menkonform entwickelt und produziert. Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. -
Seite 17: Fehlercodes Und Blinkfolgen
Fehlerbehebung Fehlercodes und Blinkfolgen Blinkcode Bedeutung Lösung Kurzes oranges Funkübertra- Warten Sie, bis die Blinken gung/Sen- Übertragung been- deversuch/ det ist. Datenüber- tragung 1x langes Vorgang Sie können mit der grünes bestätigt Bedienung fort- Leuchten fahren. 1x langes rotes Vorgang fehl- Versuchen Sie es Leuchten geschlagen... -
Seite 18: Wiederherstellung Der Werkseinstellungen
Wiederherstellung der Werkseinstellungen 1x langes rotes Vorgang fehl- Versuchen Sie es Leuchten geschlagen erneut (s. „8.1 Be- oder Duty fehl nicht bestätigt“ Cycle-Limit auf Seite 15 oder erreicht „8.2 Duty Cycle“ auf Seite 16). 6x langes rotes Gerät defekt Achten Sie auf die Blinken Anzeige in Ihrer App oder wenden... -
Seite 19: Wartung Und Reinigung
Wartung und Reinigung • Ziehen Sie die Schalt-Mess-Steckdose aus der Steckdose heraus (s. Abbildung 2). • Stecken Sie die Schalt-Mess-Steckdose wieder in die Steckdose ein und halten Sie gleichzeitig die Systemtaste (A) für 4 s gedrückt, bis die LED schnell orange zu blinken beginnt (s. Abbildung 3). •... -
Seite 20: Allgemeine Hinweise Zum Funkbetrieb
Allgemeine Hinweise zum Funkbetrieb Allgemeine Hinweise zum Funk- betrieb Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte. Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. -
Seite 21: Technische Daten
Technische Daten Technische Daten Geräte-Kurzbezeichnung: HmIP-PSM-CH Versorgungsspannung: 230 V/50 Hz Stromaufnahme: 10 A max. Leistungsaufnahme Ruhe- betrieb: < 0,3 W Max. Schaltleistung: 2300 W Lastart: ohmsche Last, cosφ≥0,95 Lebenserwartung Relais/ Schaltspiele: 40000 (10 A ohmsche Last) Messkategorie: CAT II Relais: Schließer,... - Seite 22 Technische Daten Empfängerkategorie: SRD category 2 Typ. Funk-Freifeldreichweite: 400 m Duty Cycle: < 1 % pro h/< 10 % pro h Temperatur der Kugeldruckprüfung: 125 °C Temperatur der Glühdrahtprüfung: 850 °C Messbereich Auflösung Genauigkeit Leistung 0 bis 2300 W 0,01 W ±...
- Seite 23 Technische Daten Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
- Seite 81 Kostenloser Download der Homematic IP App! Free download of the Homematic IP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
