- Seite 1 Installations- und Bedienungsanleitung Schalt-/Jalousieaktoren Aufputzmontage: HM-LC-Sw1-SM HM-LC-Sw2-SM HM-LC-Bl1-SM...
- Seite 2 1. Ausgabe Deutsch 07/007 Dokumentation © 007 eQ-3 Ltd., Hong Kong Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist.
-
Seite 3: Inhaltsverzeichnis
Allgemeine Systeminformation zu HomeMatic ......11 Allgemeine Hinweise zum Funkbetrieb ..11 Installation . -
Seite 4: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. - Seite 5 Der Betrieb des Gerätes ist ausschließlich am 30V/50Hz-Wechselspannungsnetz zulässig. Arbeiten am 30V-Netz dürfen nur von einer Elektro- Fachkraft (nach VDE 0100) erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Zur Vermeidung eines elektrischen Schlages vor Arbeiten am Gerät Netzspannung freischalten (Sicherungsautomat abschalten).
- Seite 6 Schaltaktor: Beachten Sie vor Anschluss eines Verbrauchers unbedingt die technischen Daten, insbesondere die maximal zulässige Schaltleistung des Relais und Art des anzuschließenden Verbrauchers! Alle Lastangaben beziehen sich auf ohmsche Lasten! Jalousieaktor: Der Aktor ist nur für 30V Wechselstrommotoren geeignet! Schließen Sie keine Drehstrommotoren und keine Gleichstrommotoren an! Sollen am Ausgang des Aktors Motoren parallel geschaltet werden, beachten Sie unbedingt die...
-
Seite 7: Funktion
Funktion Die Aktoren steuern angeschlossene Verbraucher aufgrund von empfangenen Funkbefehlen. Befehle werden ausgesandt durch Betätigung von Tastern, Fernbedienungen oder über eine Softwareoberfläche. Zusätzlich ist es möglich Aktoren über angelernte Sensoren anzusteuern. Die Sensoren senden (wie ein Taster) beim Eintreten eines Ereignisses einen Befehl. Genaueres dazu ist der Anleitung des entsprechenden Sensors zu entnehmen. - Seite 8 HM-LC-Sw1-SM Kanal-LED Verschraubungen für Anschlussleitung Power-LED Kanal-Taste...

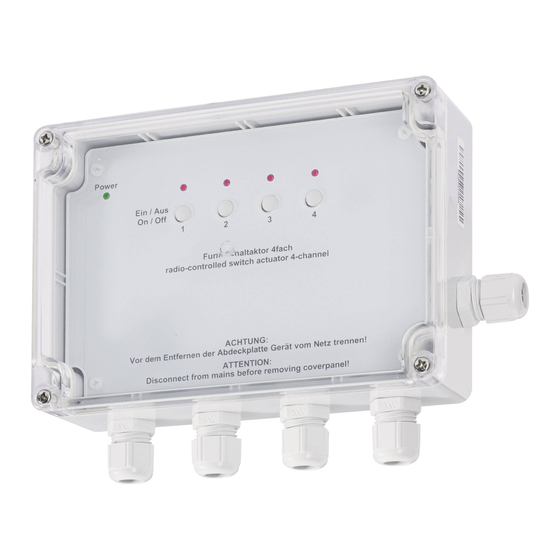

- Seite 9 HM-LC-Sw4-SM Kanal-LED Verschraubungen für Anschlussleitung Power-LED Kanal-Taste...
- Seite 10 HM-LC-Bl1-SM Kanal-LED (AUF/AB) Verschraubungen für Anschlussleitung Power-LED Kanal-Taste (AUF/AB)
-
Seite 11: Allgemeine Systeminformation Zu Homematic
Allgemeine Systeminformation zu HomeMatic Dieses Gerät ist Teil des HomeMatic Haussteuersystems und arbeitet mit dem bidirektionalen BidCoS Funkprotokoll. ® Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende... - Seite 12 Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle. Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie unter www.HomeMatic.com.
-
Seite 13: Installation
Installation Die Aktoren zur Aufputzmontage eignen sich wegen ihrer erhöhten Schutzart zur Montage im Außenbereich und in Feuchträumen. Zur Montage und Installation entfernen Sie den transparenten Gehäusedeckel. Darunter sind die Bohrungen zur Wandbefestigung sichtbar. Um an die Anschlussklemmen zu gelangen entfernen Sie die graue Abdeckplatte. - Seite 14 HM-LC-Sw1-SM Anschluss Außenleiter Anschluss Neutralleiter Anschluss PE Geschaltete Phase (Wechselrelais Pos. 1) Geschaltete Phase (Wechselrelais Pos. ) Anschluss Außenleiter...
- Seite 15 HM-LC-Sw4-SM Anschluss Außenleiter Anschluss Neutralleiter Anschluss PE Geschaltete Phase (Wechselrelais Pos. 1) Geschaltete Phase (Wechselrelais Pos. ) Anschluss Außenleiter...
- Seite 16 HM-LC-Bl1-SM Anschluss Außenleiter Anschluss PE Anschluss Neutralleiter Anschluss Außenleiter (Geräteversorgung) Durchgeschleifte Phase im Gerät zum Ansteuern der Tastereingänge Eingang für Taster (Phase) „AUF“ Eingang für Taster (Phase) „AB“ Geschaltete Phase „AB“ Anschluss Außenleiter (Motorversorgung) Geschaltete Phase „AUF“...
- Seite 17 Die Schaltkanäle besitzen potentialfreie Relaiskontakte. Sie können für unterschiedliche Kanäle und für die Versorgung des Gerätes unterschiedliche Außenleiter verwenden. (Beim Jalousieaktor gilt dies für die Versorgung und den Motorkanal.) Zugelassene Leitungsquerschnitte zum Anschluss an die AP-Aktoren: starre flexible flexible Leitung Leitung ohne Leitung mit Aderendhülse...
-
Seite 18: Inbetriebnahme
Inbetriebnahme 7.1 Einfache Bedienfunktionen mit angeschlossenen Tastern An den Geräten ist pro Kanal ein Bedientaster (beim Jalousieaktor jeweils ein Taster für AUF und für AB). Sie können den Aktor über diese sofort bedienen (Anlernen nicht erforderlich) und die korrekte elektrische Installation überprüfen. Zum Bedienen wird nur der kurze Tastendruck verwendet. - Seite 19 Aktors halten Sie die zugehörige Kanaltaste (beim Jalousieaktor eine der beiden Tasten ▲ oder ▼) für etwa 4 Sekunden lang gedrückt. Dauerhaftes Blinken der Geräte-LED signalisiert den Anlernmodus. Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 0 Sekunden beendet. Befinden sich andere Geräte im Anlernmodus, werden diese angelernt.
-
Seite 20: Bedienung
Bedienung Nach dem Anlernen stehen einfache Bedienfunktionen über die angelernten Bedienelemente zur Verfügung. 8.1 Schaltaktoren Je nach angelerntem Bedienelement lässt sich der Schaltaktor im Zweitasten-AN/AUS Betrieb oder im Toggle-Bertrieb ansteuern. 8.2 Jalousieaktor Je nach angelerntem Bedienelement lässt sich der Jalousieaktor im Zweitasten-AUF/AB Betrieb oder im Toggle-Bertrieb (AUF/STOPP/AB/STOPP) ansteuern. -
Seite 21: Rückmeldungen Der Geräte-Led
4 Sekunden Taste gedrückt halten). Befindet sich das Gerät im Anlernmodus, halten Sie erneut die (erste) Kanaltaste für mindestens 4 Sekunden gedrückt. Schnelles Blinken der Geräte-LED zeigt das Rücksetzen des Aktors an. 10 Rückmeldungen der Geräte-LED 10.1 Blinkcodes Verschiedene Zustände des Aktors werden durch Blinken der Kanal-LED/Kanal-LEDs angezeigt: Langsames Blinken Anlernmodus... -
Seite 22: Verhalten Nach Spannungswiederkehr
oder über ein Programmiertool zeigt die Geräte- LED neben den beschriebenen noch zusätzliche Zustände des Geräts an. In der Konfigurationsanleitung der Geräte und im Systemhandbuch wird hierauf näher eingegangen. 11 Verhalten nach Spannungswiederkehr Nach dem Einschalten der Betriebsspannung (Wiederkehr der Netzspannung) überprüft der Aktor seine Komponenten. -
Seite 23: Wartung Und Reinigung
eine zufällige Verzögerungszeit vor dem Senden. In dieser Zeit blinken die Kanal-LEDs (wie im Anlernmodus). Ist die Verzögerungszeit sehr kurz, kann es sein, dass das Blinken kaum wahrnehmbar ist. 12 Wartung und Reinigung Das Produkt ist wartungsfrei. Überlassen Sie eine Reparatur einer Fachkraft. -
Seite 24: Technische Daten
13 Technische Daten Funkfrequenz: 868,3MHz Typ. Freifeldreichweite: 300m Spannungsversorgung: 30V / 50Hz Stromaufnahme: 10mA (0mA HM-LC-Sw4-SM) Standby-Verbrauch: 0,5W Schutzart: IP65 Schutzklasse: Gehäuse: Gehäusefarbe: Lichtgrau HM-LC-Sw1-SM Relais: Wechsler (potentialfreier Kontakt) Schaltvermögen: 16A (ohmsche Last) Abmessungen: 90 x 115 x 55 mm (HxBxT) HM-LC-Sw4-SM Relais:... - Seite 25 HM-LC-Bl1-SM Relais: 1 Schliesser, 1 Wechsler (potentialfreie Kontakte) Schaltvermögen: 16A (ohmsche Last), 800W Motorlast Abmessungen: 115 x 160 x 55 mm (HxBxT)
- Seite 26 Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
- Seite 28 eQ-3 AG Maiburger Straße 9 D-6789 Leer www.eQ-3.com...
