7.2.21 Ethernet-Schnittstelle prüfen

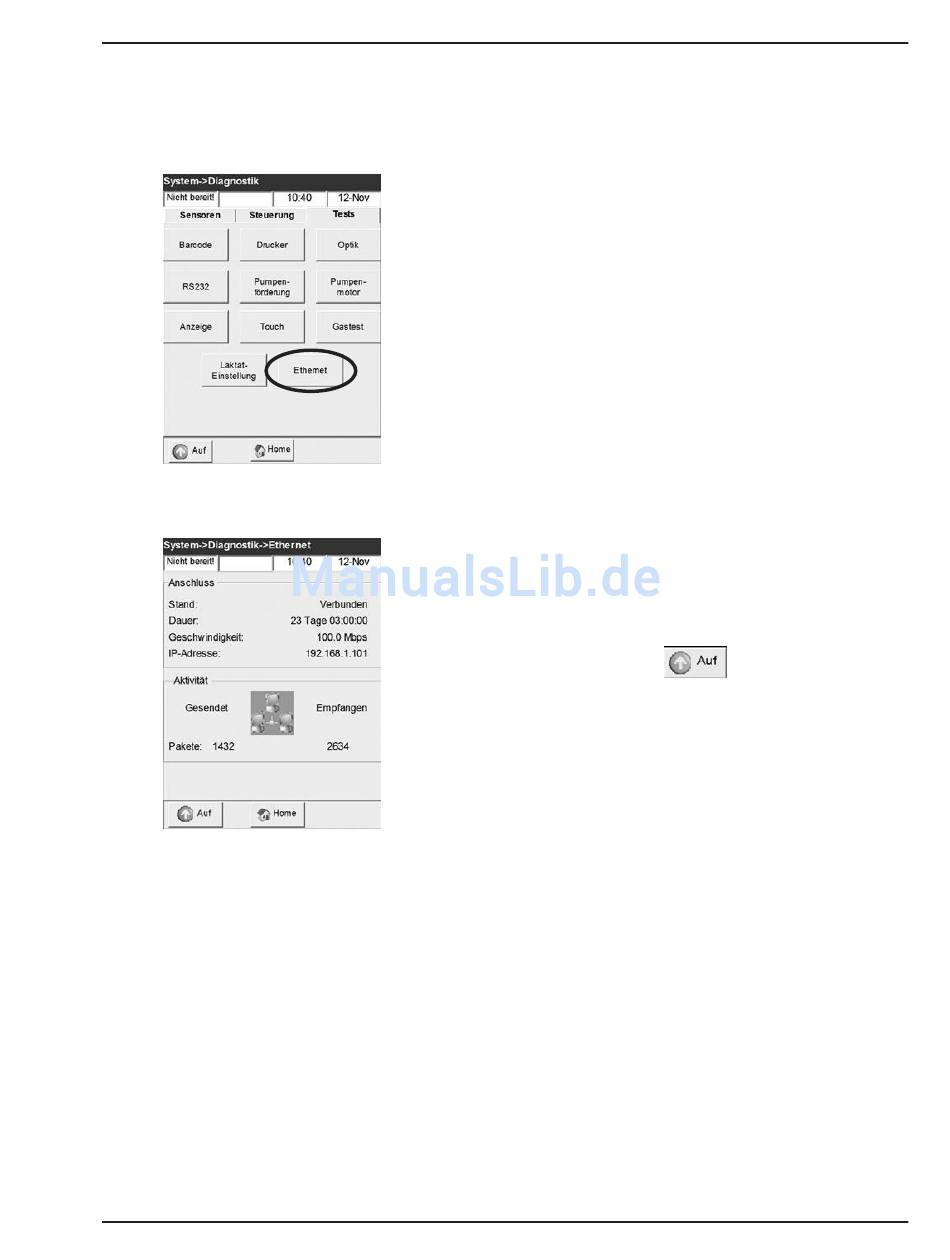

Abb. 7-41 Ethernet-Test
Abb. 7-42 Ethernet-Test
Gebrauchsanweisung – OPTI CCA-TS
7 DIAGNOSTIK UND FEHLERSUCHE
Mit diesem Test kann die Ethernet-Schnittstelle
geprüft werden.
In der <Messbereit>-Anzeige wählen Sie
<System-Manager> - <Diagnostik>.
• Wählen Sie das Register <Tests>.
•
Drücken Sie auf <Ethernet>, um mit dem Test
zu beginnen (Abb. 7-41).
• Das Gerät sendet Daten und prüft, ob diese
empfangen werden (Abb. 7-42).
• Drücken Sie auf
zur <Tests>-Anzeige zurück.
und das Gerät kehrt
7-29
