S Line Touch Panels
4.3.4

MPI Slave (X6)

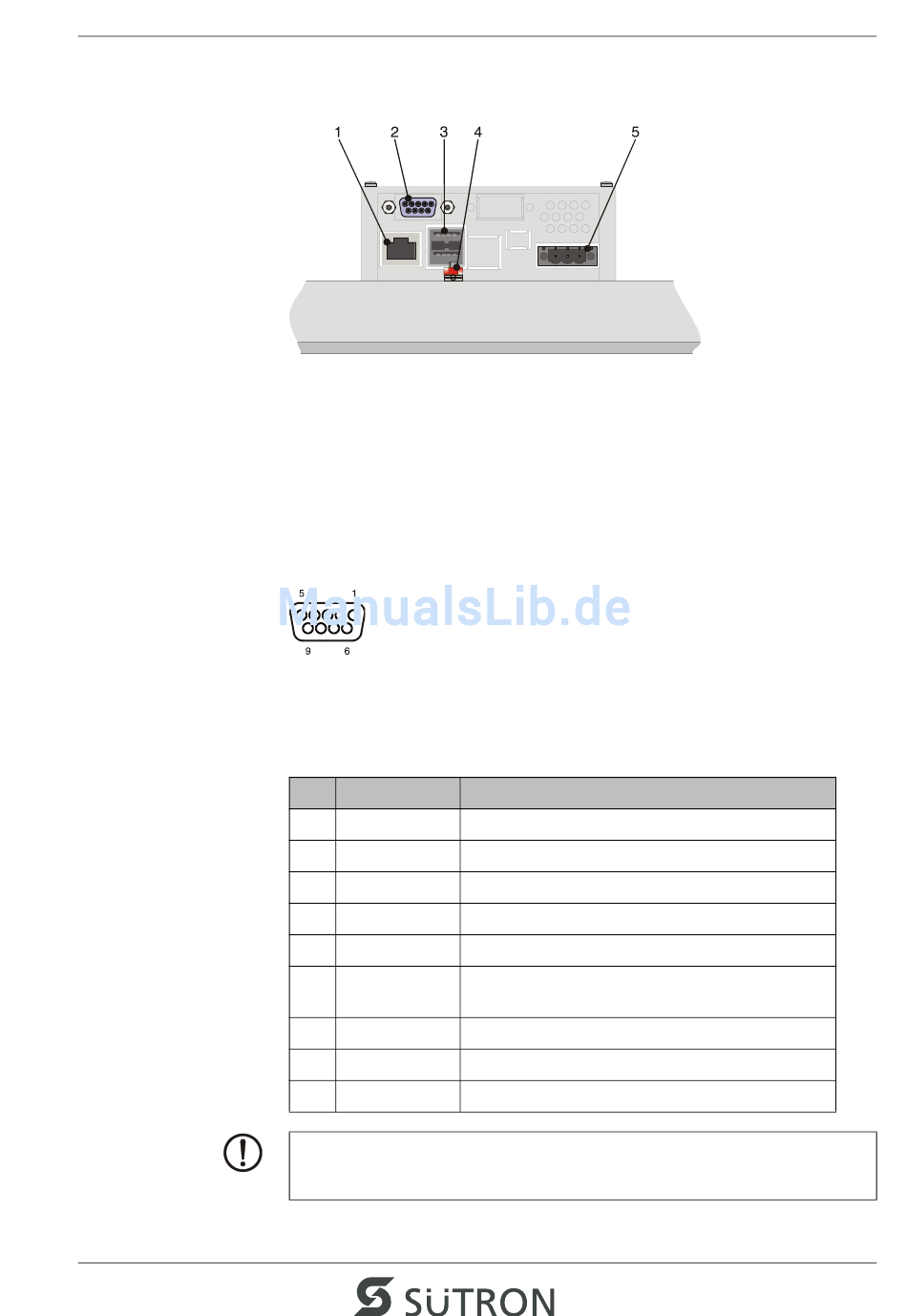

Bild 4-13 Rückansicht MPI Slave
1 Buchse X5 (Ethernet)
2 Buchse X6 (MPI)
3 Buchsen X9, X10 (USB Host - Typ A)
4 Gewindebolzen für Schutzerdung
5 Stecker X1 (Versorgungsspannung)
4.3.4.1

Steckerbelegung

Bild 4-14 9-polige D-SUB-Buchsenleiste
Steckverbinder im Terminal: 9-polige D-SUB-Buchsenleiste.
Tabelle 4-21 Steckerbelegung MPI
Pin Bezeichnung
1 nc
2 nc
3 RxD/TxD-P
4 CNTR-P
5 DGND
6 VP
7 nc
8 RxD/TxD-N
9 CNTR-N
ACHTUNG
Die D-SUB-Steckverbindungen müssen ausreichend geschirmt werden. Siehe
Kapitel „Schirmung von D-SUB-Steckverbindungen" auf Seite 4-82.
Funktion
Nicht verbunden
Nicht verbunden
Empfangs-/ Sendedaten Plus
Steuersignal für Repeater Plus
Datenübertragungspotenzial
Versorgungsspannung der Abschlusswider-
stände Plus
Nicht verbunden
Empfangs-/ Sendedaten Minus
Steuersignal für Repeater Minus
Geräteschnittstellen
