emPower Line Grafik Panel
4.2.2
RS232 (X6)
Die Nutzung dieser Schnittstelle ist für Anwendungen in maritimen Bereichen nicht
zertifiziert!
Die Schnittstelle ist für beliebige Anwendungen einsetzbar.
4.2.2.1
Steckerbelegung

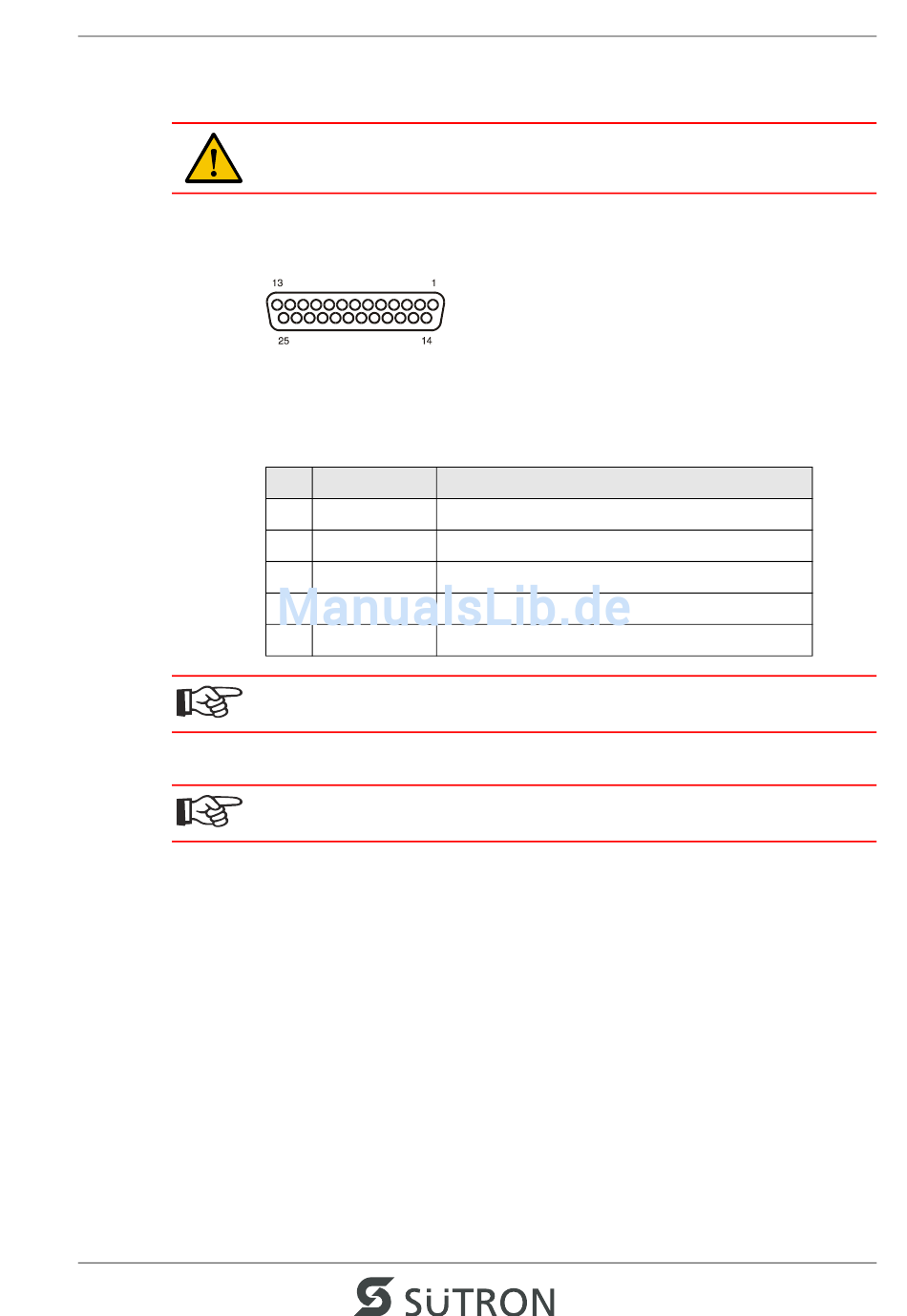

Bild 4-6 25-polige D-SUB-Buchsenleiste
Steckverbinder im Terminal: 25-polige D-SUB-Buchsenleiste.
Tabelle 4-7 Steckerbelegung RS232
Pin
Bezeichnung
6
TD
15
CTS
17
RTS
18
RD
25
SGND
Die D-SUB-Steckverbindungen müssen ausreichend geschirmt werden. Siehe Kapi-
tel „Schirmung von D-SUB-Steckverbindungen" auf Seite 4-23.
4.2.2.2
Termination
Beim Betrieb der Schnittstelle als RS232 müssen Sie die Termination für die RS485
ausschalten.
Funktion
Sendedaten
Sendebereit
Sendeanforderung
Empfangsdaten
Signal Ground
Geräteschnittstellen
4-9
