Geräteschnittstellen
4-8
4.2.1.2
Termination
Bei einer Punkt-zu-Punkt-Verbindung müssen Sie die Termination immer einschal-
ten. Bei einer Mehrpunktverbindung müssen Sie die Termination nur am Leitungs-
ende einschalten.

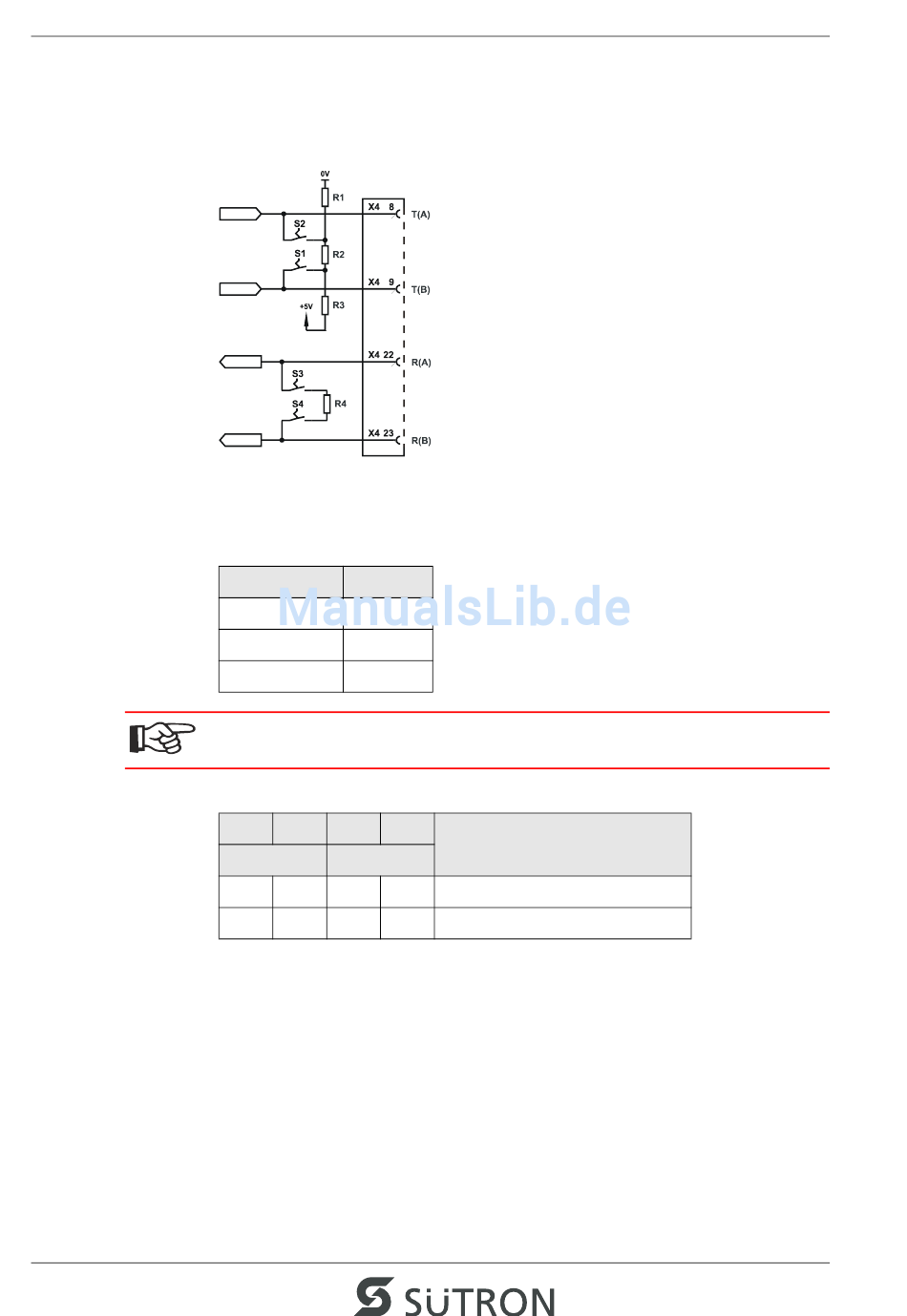

Bild 4-5 Prinzipschaltbild Termination RS485
Tabelle 4-5 Widerstandswerte Termination RS485
Bezeichnung
Wert
R1, R3
510 Ohm
R2
150 Ohm
R4
120 Ohm
Die Orientierung für die Schalterstellung ON oder OFF ist auf den Terminations-
schalter gedruckt. Nur die angegebenen Schalterstellungen sind erlaubt.
Tabelle 4-6 Terminationsschalter
S1
S2
S3
Sender
Empfänger
I
I
I
–
–
–
Legende zur Tabelle:
I = Schalter ON
– = Schalter OFF
S4
Funktion
I
Termination ist eingeschaltet
–
Termination ist ausgeschaltet
emPower Line Grafik Panel
