IC-KP2-1HB17-2V1D
Befehle
Wenn Sie den Gerätenamen zugewiesen haben, laden Sie die geänderte Konfiguration in den
IO-Controller. Der IO-Controller vergibt dann automatisch eine IP-Adresse an das IO-Device.
7.9.4
Datenübertragungsstatistik
Am Beispiel der Software Step7 von Siemens sehen Sie ein Engineeringtool, dass Ihnen eine
Datenübertragungsstatistik bietet.
In der Hardwarekonfiguration HW Konfig können Sie über die Funktionen
"Baugruppenzustand" ein Fenster öffnen. Wählen Sie die Registerkarte "Statistik" aus, um die
statistische Daten zur Telegrammübertragung abzufragen.

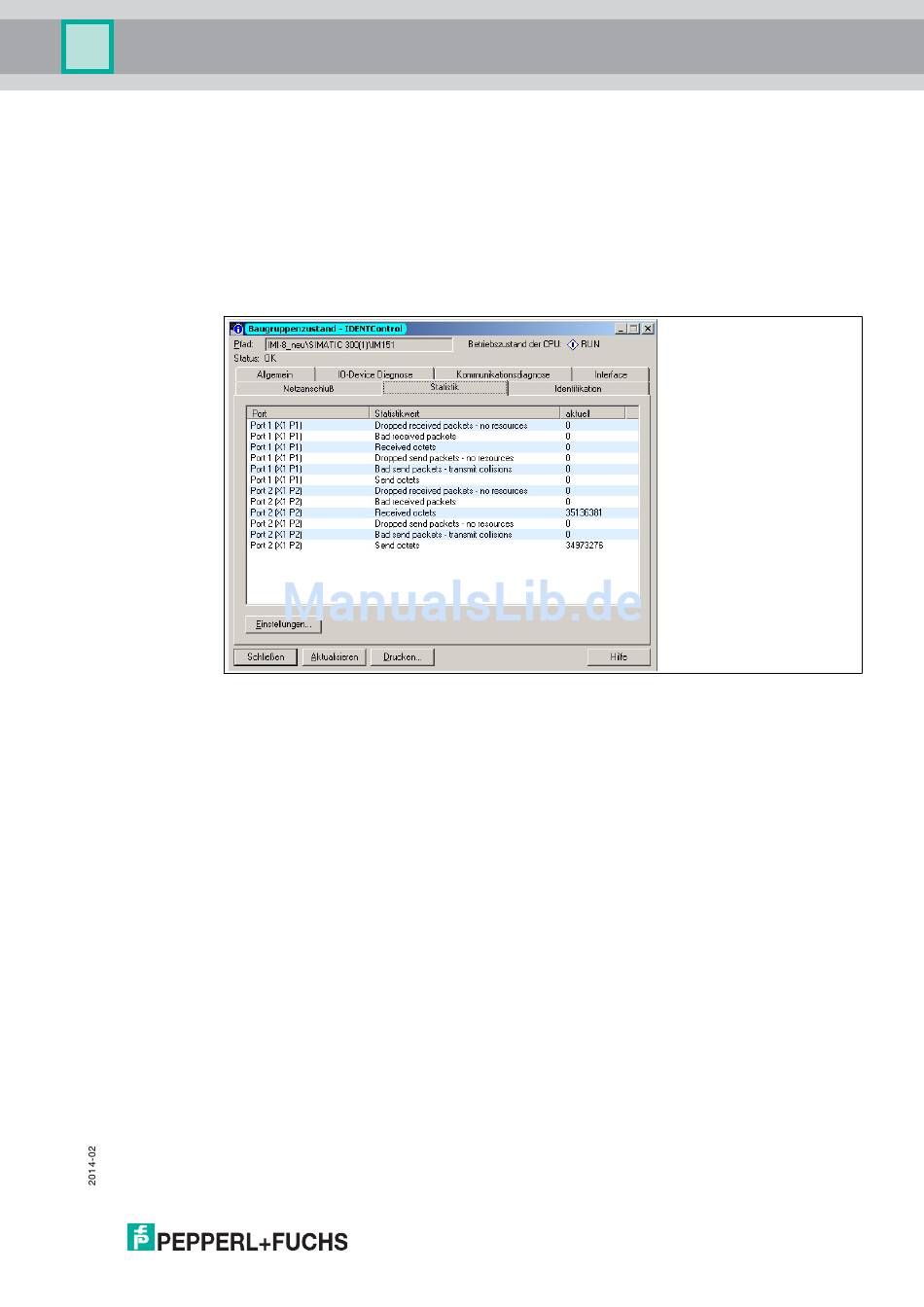

Abbildung 7.1
7.9.5
Topologieerkennung
Um Mehraufwand bei Inbetriebnahme und Diagnose zu vermeiden, definiert Profinet ein
Verfahren zur Topologie-Erkennung. Dabei wird in der übergeordneten Steuerung die
Anlagentopologie grafisch angezeigt. Die Daten zur Topologiedarstellung sind im Physical
Device (PDEV) des IDENTControl-Geräts gespeichert.
Am Beispiel der Software Step7 von Siemens sehen Sie ein Engineeringtool, dass Ihnen mit
einem Topologie-Editor die Möglichkeiten der Topologieerkennung bietet.
In der Hardwarekonfiguration HW Konfig können Sie sich die Verschaltung der am Netz
angeschlossenen Profinet-Geräte anzeigen lassen. Die angeschlossenen Geräte müssen mit
dem zweiten Device Acces Point (DAP2) eingebunden werden. In der folgenden Grafik sehen
Sie beispielhaft ein IC-KP2-2HB17-2V1D mit 2 PDEV.
47
