IC-KP2-1HB17-2V1D
Installation

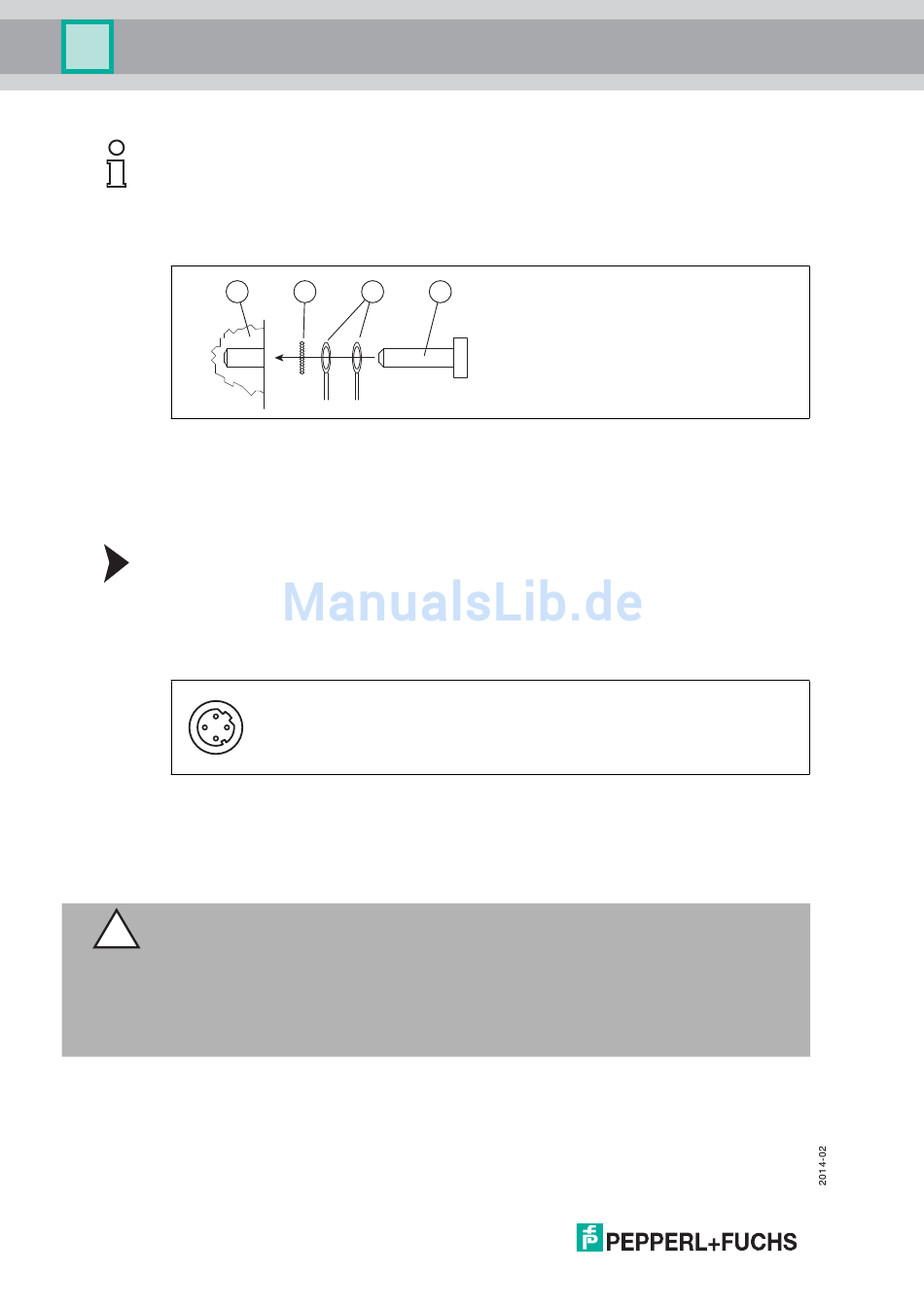

Hinweis!
Um eine sichere Erdung zu gewährleisten, müssen Sie die Zahnscheibe zwischen den
Quetschverbindern und dem Gehäuse montieren.
Verwenden Sie einen Schutzerde-Leiter mit einem Leitungsquerschnitt von mindestens
2
4 mm
.
1
1
Gehäuse
2
Zahnscheibe
3
Quetschverbinder
4
Sicherungsschraube
IDENTControl Compact an Erde anschließen
Schrauben Sie den Schutzerde-Leiter mit einem Quetschverbinder an das Gehäuse an.
5.4.4
Anschlusshinweise zum Ethernet
Für den Anschluss der IDENTControl Compact Auswerteeinheit an ein Ethernet-Netzwerk
verwenden Sie die D-codierte M12-Buchse und das Kabel V1SD-G-5M-PUR-ABG-V45-G.
1
4
3
1
Tx+
2
Rx+
3
Tx-
4
Rx-
Vorsicht!
Elektromagnetische Störungen
Funktionsstörung des Geräts durch EMV-Einflüsse.
Die M12-Buchse ist mit dem geerdeten Gehäuse galvanisch verbunden. Die EtherNet/IP-
Spezifikation empfiehlt, kein Kabel einzusetzen, bei dem der Schirm beidseitig mit dem
Stecker verbunden ist. Um Störungen zu vermeiden, empfehlen wir Ihnen dennoch, Kabel mit
durchgehendem Schirm zu verwenden.
18
2
3
2
4
