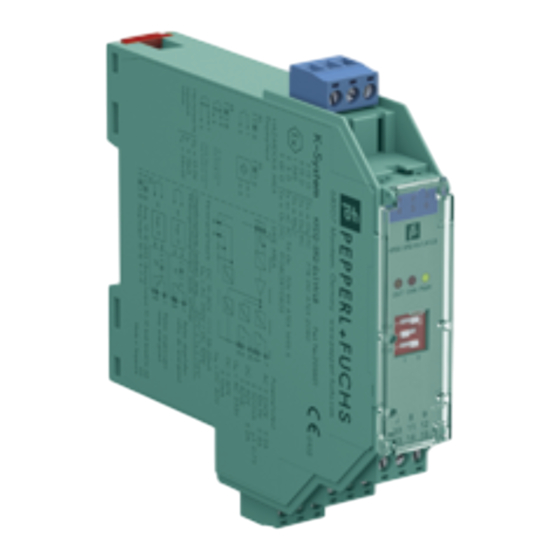

Pepperl+Fuchs KFD2-SOT2-Ex1.R1 Bedienungsanleitung

Schaltverstärker
Merkmale
• 1-kanalige Trennbarriere
• 24 V DC-Versorgung (Power Rail)
• Kontakt- oder NAMUR-Eingänge
• Anwendungsspezifische Ausgänge
• Passiver Transistorausgang (resistiv)
• Leitungsfehlertransparenz (LFT)
• Bis SIL 2 gemäß IEC 61508
Funktion
Diese Trennbarriere eignet sich für eigensichere Anwendun-
gen.
Das Gerät überträgt binäre Signale von NAMUR-Sensoren
oder mechanischen Kontakten aus dem explosionsgefährde-
ten Bereich in den sicheren Bereich.
Der Eingang steuert einen passiven Transistorausgang mit re-
sistivem Ausgangsverhalten.
Der Ausgang hat drei Signalzustände: 1-Signal = 6,5 V Span-
nungsabfall, 0-Signal = 39 kΩ und Fehler > 100 kΩ.
Dieses Ausgangsverhalten erlaubt Leitungsfehlertransparenz
auf der Signalleitung.
Ein Fehler wird über LEDs nach NAMUR NE44 angezeigt und
über eine separate Sammelfehlermeldung ausgegeben.
Das Gerät darf nur zusammen mit K-System
Termination Boards und der 16-kanaligen DI-Karte SDV144
von Yokogawa verwendet werden.
Anwendung
Dieses Gerät ist zu folgender Steuerung kompatibel:
• Yokogawa ProSafe DI-Karte SDV144
Kompatibilitätsprüfung zu anderen DCS-/ESD-Systemen auf
Nachfrage.
Anschluss
Zone 0, 1, 2
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0002
www.pepperl-fuchs.com pa-info@us.pepperl-fuchs.com
400 Ω ≤ R ≤ 2 kΩ
10 kΩ
10 kΩ
Deutschland: +49 621 776 2222
pa-info@de.pepperl-fuchs.com

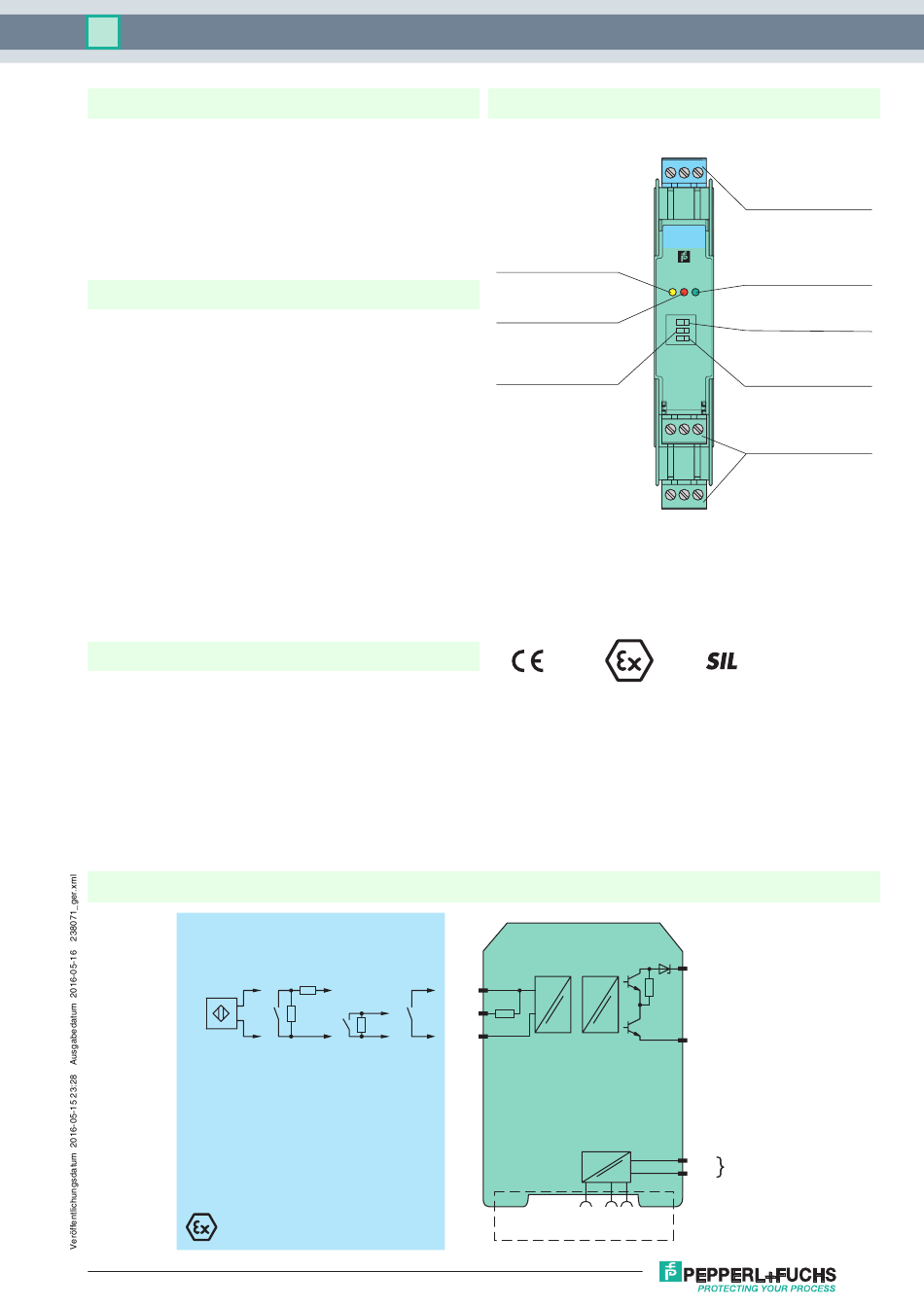

Aufbau
Frontansicht
LED gelb:
Elektronikausgang
LED rot:
LB/LK
Schalter S2
(ohne Funktion)
KFD2-SOT2-Ex1.R1
1+
2+
3-
ERR 24 V DC
Power Rail
Singapur: +65 6779 9091
pa-info@sg.pepperl-fuchs.com
KFD2-SOT2-Ex1.R1
abziehbare Klemme
blau
1 2 3
4 5 6
LED grün:
KFD2-SOT2-Ex1.R1
Versorgung
OUT CHK PWR
Schalter S1
S1 (Wirkungsrichtung)
S2
S3
I II
Schalter S3
(LB-/LK-Erkennung)
7 8 9
10 11 12
13 14 15
abziehbare Klemmen
grün
2
7+
9-
14+
24 V DC
15-
Zone 2
1
