IC-KP2-1HB17-2V1D
Installation
5.3
Montage
Falls Sie die IDENTControl Compact auf einer Hutschiene befestigen möchten, empfehlen wir
Ihnen, die Montagehilfe ICZ-MH05-SACB-8 zu verwenden.
Hinweis!
Der Drehschalter, mit dem Sie die Geräteadresse einstellen können, ist an der Unterseite der
IDENTControl Compact. Nach der Montage der IDENTControl Compact ist dieser
Drehschalter nicht mehr frei zugänglich.
Stellen Sie den Drehschalter ein, bevor Sie die IDENTControl Compact montieren (siehe
Kapitel 6.4).
5.4
Geräteanschluss
Durch den elektrischen Anschluss über Steckverbinder ist eine einfache Installation möglich.
5.4.1
Spannungsversorgung

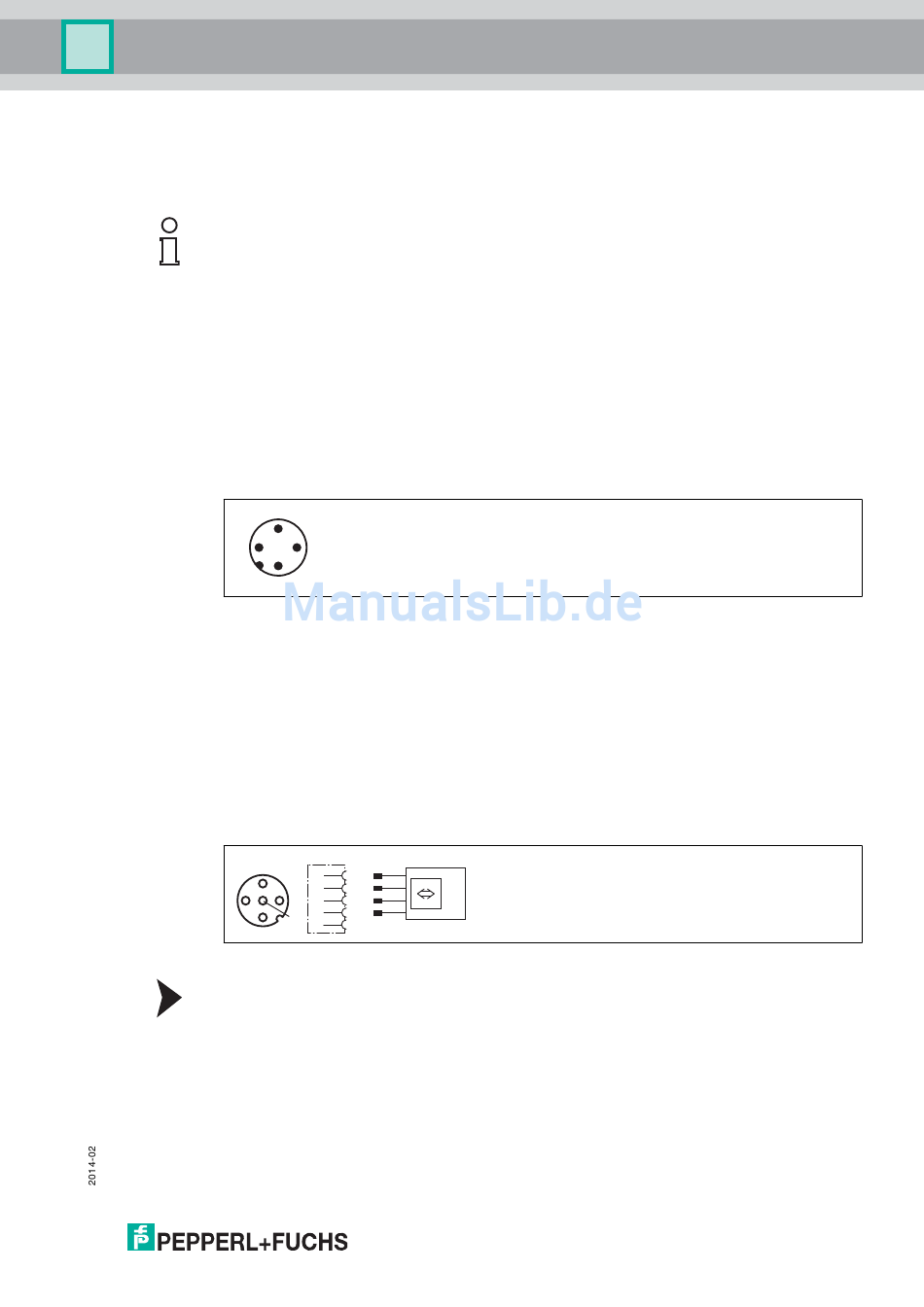

Die Spannungsversorgung schließen Sie an über eine M12-Steckverbindung an. Dazu
befindet sich am Gehäuse ein Stecker mit folgender Pinbelegung:
4
1
2
1
+ 24 V
2
NC
3
GND
4
NC
Passende Anschlusskabel siehe Kapitel 4.2.2.
5.4.2
Schreib-/Lesekopf
An die IDENTControl Compact können Sie entweder einen Schreib-/Lesekopf (125 kHz oder
13,56 MHz) oder einen Schreib-/Lesekopf mit elektromagnetischer Kopplung (UHF mit 868
MHz) anschließen.
Gehäuse-Buchse
4
3
2
Passender Schreib-/Lesekopf siehe Kapitel 4.1.1.
Schreib-/Lesekopf anschließen
Schließen Sie den Schreib-/Lesekopf mit passendem Anschlusskabel über die M12-
Steckverbindung an der Buchse auf der Gehäuseoberseite an. Passende Anschlusskabel
siehe Kapitel 4.2.1.
5.4.3
Erdungsanschluss
Die IDENTControl Compact Auswerteeinheit schließen Sie über eine Schraube rechts unten
am Gehäuse an die Erde an.
3
Schreib-Lesekopf
1
+
2
A
3
-
1
4
B
5
5
17
