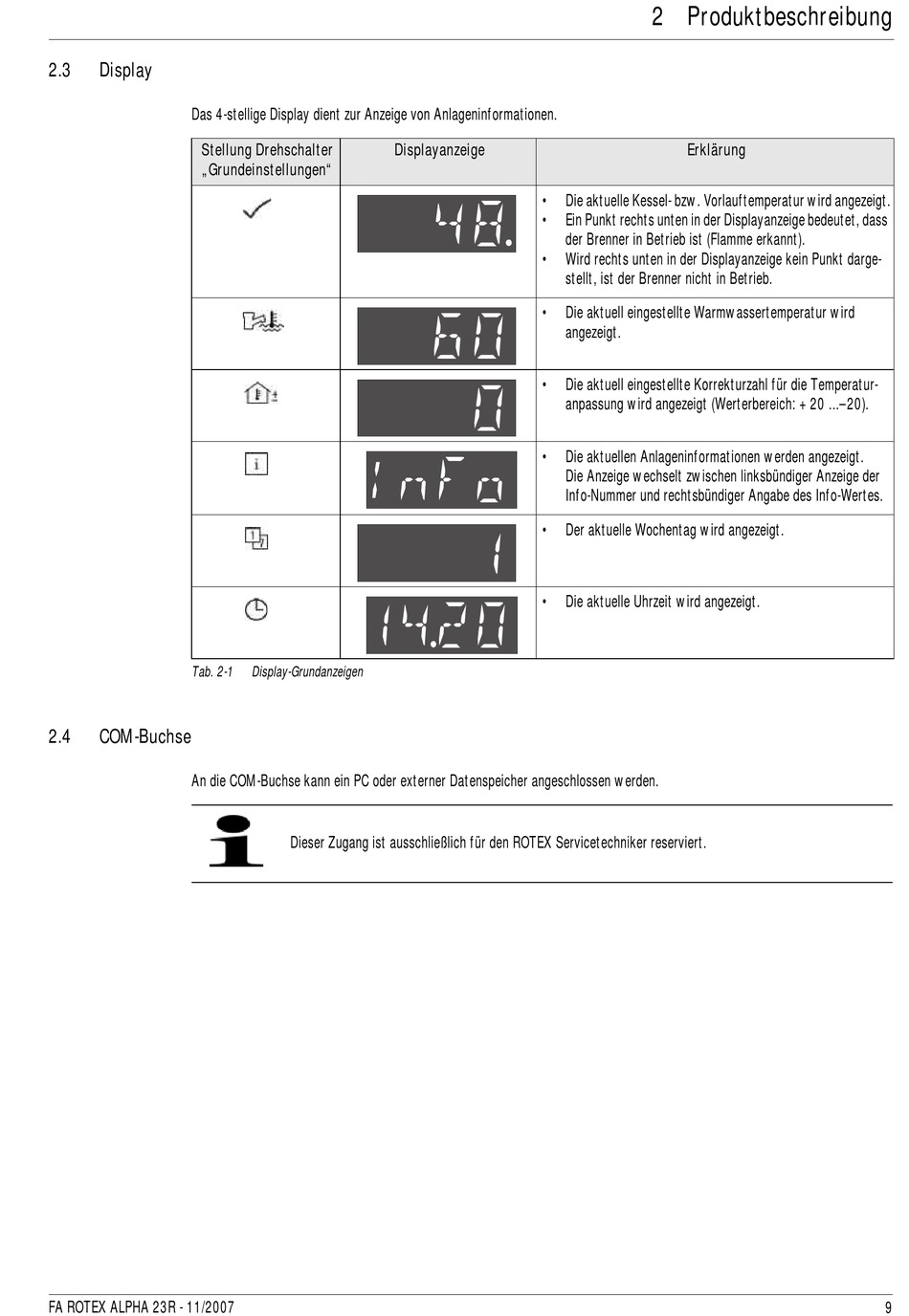

2.3

Display

Das 4-stellige Display dient zur Anzeige von Anlageninformationen.
Stellung Drehschalter
„Grundeinstellungen"
Tab. 2-1
2.4

COM-Buchse

An die COM-Buchse kann ein PC oder externer Datenspeicher angeschlossen werden.
FA ROTEX ALPHA 23R - 11/2007
Displayanzeige
InFo
14. 2 0
Display-Grundanzeigen
Dieser Zugang ist ausschließlich für den ROTEX Servicetechniker reserviert.
• Die aktuelle Kessel- bzw. Vorlauftemperatur wird angezeigt.
48.
• Ein Punkt rechts unten in der Displayanzeige bedeutet, dass
der Brenner in Betrieb ist (Flamme erkannt).
• Wird rechts unten in der Displayanzeige kein Punkt darge-
stellt, ist der Brenner nicht in Betrieb.
• Die aktuell eingestellte Warmwassertemperatur wird
60
angezeigt.
• Die aktuell eingestellte Korrekturzahl für die Temperatur-
0
anpassung wird angezeigt (Werterbereich: +20 ...–20).
• Die aktuellen Anlageninformationen werden angezeigt.
Die Anzeige wechselt zwischen linksbündiger Anzeige der
Info-Nummer und rechtsbündiger Angabe des Info-Wertes.
• Der aktuelle Wochentag wird angezeigt.
1
• Die aktuelle Uhrzeit wird angezeigt.
2 x Produktbeschreibung
Erklärung
9
