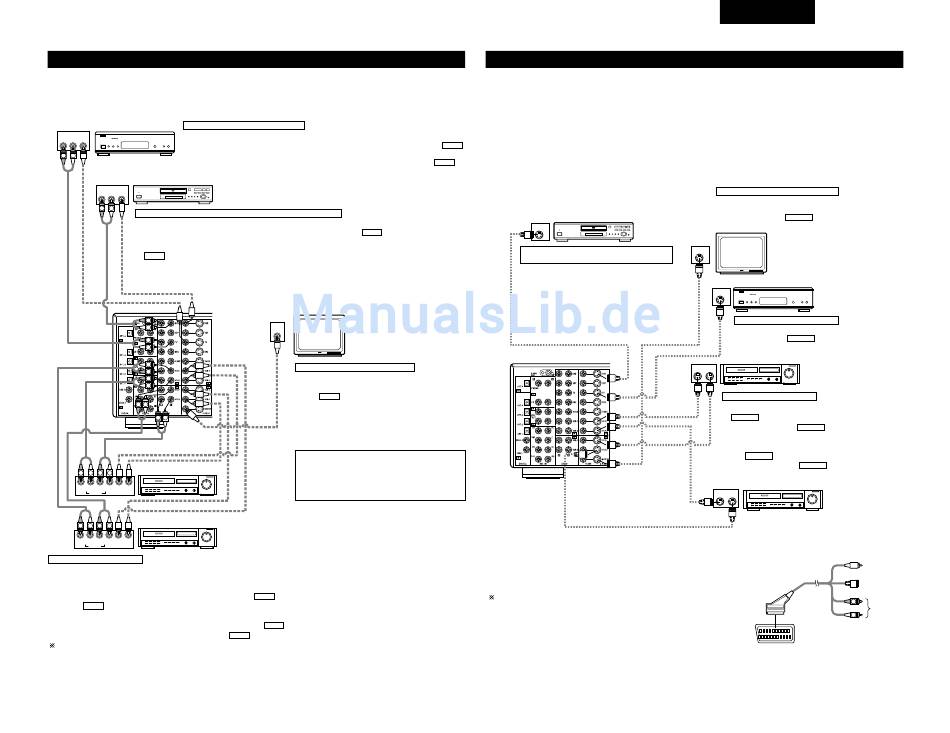

Connexion de composants vidéo
• Pour connecter le signal vidéo, utiliser un cordon de signal vidéo de 75 Ω/ohms. Le fait d'utiliser un câble non
approprié, risque de détériorer la qualité vidéo.
• Lors des connexions, se reporter également aux instructions d'utilisation des autres composants.
Téléviseur ou tuner DBS Connexion d'un téléviseur ou tuner DBS
AUDIO
VIDEO
TV ou DBS
B
OUT
R L OUT
• Connecter la prise de sortie vidéo (VIDEO OUTPUT) du téléviseur ou tuner DBS à la prise
(jaune) TV ou DBS IN en utilisant un cordon à fiche à broche coaxial vidéo de 75 Ω/ohms.
L
R
• Connecter la prise de sortie audio (AUDIO OUTPUT) du téléviseur ou tuner DBS aux prises
ou DBS IN en utilisant des cordons à fiche à broche.
AUDIO
VIDEO B
OUT
Lecteur de DVD ou lecteur de vidéo disque (VDP)
R L OUT
R L
Connexion d'un lecteur de DVD ou d'un lecteur de vidéo disque (VDP)
DVD
• Connecter la prise de sortie vidéo (VIDEO OUTPUT) du lecteur de DVD à la prise
cordon avec fiche à broche pour câble coaxial vidéo de 75 Ω/ohms.
• Connecter les prises de sortie audio analogique (ANALOG AUDIO OUTPUT) du lecteur de vidéo disque aux prises
AUDIO DVD IN en utilisant des cordons avec fiche à broche.
• Un lecteur de VDP peut être connecté aux prises VDP de la même manière.
• Il est également possible de connecter un lecteur de vidéodisque, un lecteur de DVD, un camescope vidéo, une machine
de jeux, etc. aux prises V.AUX.
R
L
R
L
L
R
R
L
R L
R L
Platine vidéo 2
R L R L
R L R L OUT IN
OUT IN
VIDEO
AUDIO
Platine vidéo 1
R L R L
R L R L OUT IN
OUT IN
VIDEO
AUDIO
Connexion des lecteurs vidéo
• Il y a deux jeux de prises de lecteur vidéo (magnétoscope), donc deux lecteurs vidéo peuvent être connectés pour l'enregistrement simultané ou la copie
vidéo.
Connexions d'entrée/sortie vidéo
• Connecter la prise de sortie vidéo du lecteur vidéo (VIDEO OUT) à la prise
(jaune) VCR-1 OUT en utilisant un cordon à fiche à broche coaxial vidéo de 75 Ω/ohms.
à la prise VIDEO
Connexions des prises de sortie audio
• Connecter les prises de sortie audio du lecteur vidéo (AUDIO OUT) à la prise
les prises d'entrée audio (AUDIO IN) du lecteur vidéo aux prises
Connecter le deuxième lecteur vidéo aux prises VCR-2 de la même façon.
VIDEO (jaune) DVD IN en utilisant un
VIDEO
IN
Moniteur de téléviseur
Connexion d'un moniteur de téléviseur
MONITOR OUT
• Connecter la prise d'entrée (VIDEO INPUT) du téléviseur à la
prise VIDEO MONITOR OUT en utilisant un cordon à fiche
à broche coaxial vidéo de 75 Ω/ohms.
Remarque sur la connexion des prises d'entrée
numérique
• Seuls les signaux audio sont entrés aux prises
d'entrée numérique. Pour les détails, voir page
90.
(jaune) VCR-1 IN, et la prise d'entrée vidéo du lecteur vidéo (VIDEO IN)
VIDEO
AUDIO VCR-1 IN, et la prise d'entrée vidéo du lecteur vidéo (VIDEO IN) et
VCR-1 OUT en utilisant des cordons à fiche à broche.
AUDIO
Connexion d'un composant vidéo équipé de prises vidéo S
• Lors des connexions, se reporter également aux instructions d'utilisation des autres composants.
• Remarque à propos des prises en S
Les sélecteurs d'entrée pour les entrées en S et les entrées des prises à broches fonctionnent conjointement
l'un avec l'autre.
• Précautions d'utilisation des prises en S
Les prises en S (entrée et sortie) de cet appareil et les prises à broche vidéo (entrée et sortie) ont des circuits
indépendants, de façon à ce que les signaux vidéo entrés par les prises en S soient envoyés uniquement des
VIDEO sorties des prises en S et les signaux vidéo des prises à broche sont envoyés uniquement des sorties des
prises à broche.
AUDIO TV
Lors de la connexion de cet appareil à un équipement équipé de prises en S, garder à l'esprit le point ci-dessus
et faire les connexions en respectant le mode d'emploi de chaque équipement correspondant.
Lecteur de DVD ou lecteur de vidéo disque (VDP)
S-VIDEO
B
OUT
Connexion d'un lecteur de DVD ou d'un lecteur de
vidéo disque (VDP)
DVD
• Connecter la prise de sortie vidéo S (S-VIDEO OUTPUT) du
lecteur de DVD à la prise d'entrée de lecteur de DVD (DVD
IN) [S-VIDEO] en utilisant un cordon de connexion vidéo S.
• Un lecteur de vidéodisque peut être connecté aux prises
VDP de la même manière.
• Il est également possible de connecter un lecteur de
vidéodisque, un lecteur de DVD, un camescope vidéo, une
machine de jeux, etc. aux prises V.AUX.
• Lorsque vous connectez le AVR-2803 à un moniteur TV ou un
lecteur DVD équipé d'un connecteur SCART, utilisez un câble de
conversion (vendu séparément) comme indiqué sur le schéma.
Le AVR-2803 n'est pas compatible avec les signaux vidéo RGB de
sortie/entrée.
FRANCAIS
Connexion d'un moniteur de téléviseur
MONITOR OUT
• Connecter la prise d'entrée vidéo en S (S-VIDEO INPUT) du
téléviseur à la prise S-VIDEO MONITOR OUT en utilisant un
cordon à prise en S.
S-VIDEO
Moniteur de téléviseur
IN
Téléviseur ou tuner d'émission par satellite
S-VIDEO
B
OUT
Connexion d'un TV ou tuner DBS
• Connecter la prise de sortie vidéo en S du téléviseur ou tuner
DBS à la prise S-VIDEO TV ou DBS IN en utilisant un
cordon de connexion à prise en S.
S-VIDEO
OUT IN
Platine vidéo 1
Connexion des lecteurs vidéo
• Connecter la prise de sortie en S du lecteur vidéo à la prise
S-VIDEO VCR-1 IN et connecter la prise d'entrée en S du
S-VIDEO
lecteur vidéo à la prise VCR-1 OUT en utilisant de
cordons à prise en S.
• Connecter la prise de sortie en S du lecteur vidéo (S-OUT) à la
prise S-VIDEO VCR-2 IN et connecter la prise d'entrée en S du
lecteur vidéo à la prise S-VIDEO VCR-2OUT en utilisant de
cordons à prise en S.
S-VIDEO
OUT IN
Platine vidéo 2
R
L
Borne SCART (péritel) à 21 broches
VIDEO
S-VIDEO
AUDIO
