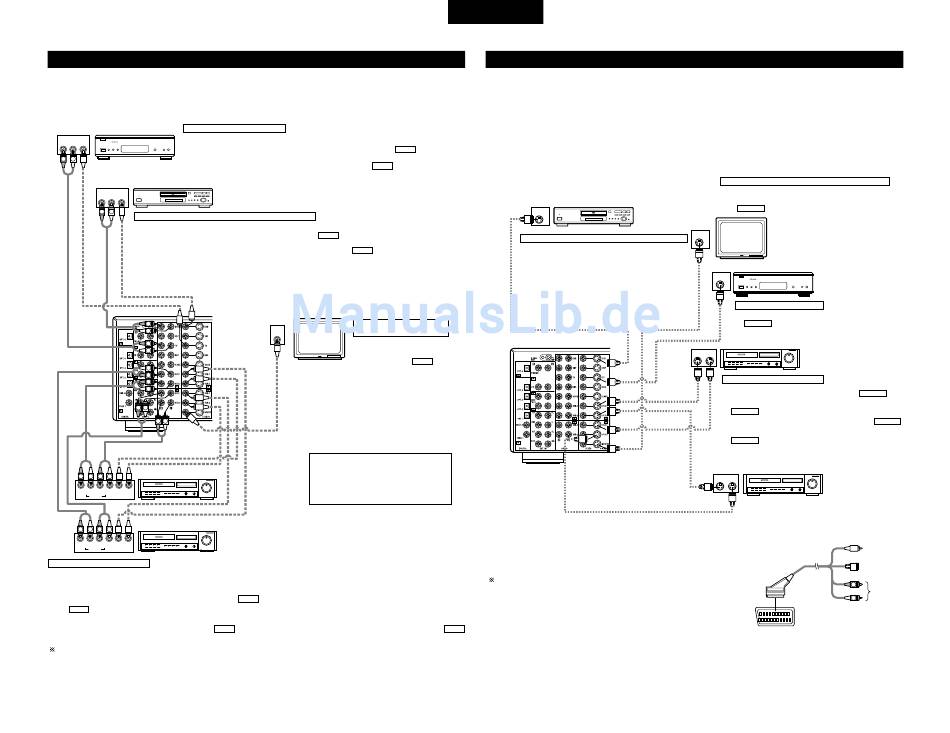

Anslutning av videoutrustning
• Anslut videoutrustningen med 75 Ω/ohmiga signalkablar. Bildkvaliteten kan försämras vid bruk av fel typ av
kabel.
• Se även de andra komponenternas bruksanvisningar i samband med anslutningen.
TV eller DBS-tuner Anslutning av TV eller DBS-tuner
AUDIO
VIDEO
B TV/DBS
OUT
R L OUT
• Anslut TV'ns eller DBS-tunerns videoutgångar (VIDEO OUTPUT) till den gula
DBS IN-kontakten med en 75 Ω/ohmig videokoaxialkabel med RCA-kontakt.
R L
• Anslut TV'ns eller DBS-tunerns audioutgångar (AUDIO OUTPUT) till
kontakten med RCA-kablar.
AUDIO
VIDEO
B
OUT
DVD-spelare eller video disc-spelare (VDP) osv.
R L OUT
R L
Anslutning av en DVD-spelare eller video disc-spelare (VDP)
DVD
• Anslut DVD-spelarens videoutgång (VIDEO OUTPUT) till den gula
videokoaxialkabel med RCA-kontakt.
• Anslut DVD-spelarens analoga audioutgångar (ANALOG AUDIO OUTPUT) till
RCA-kablar.
• En VDP-spelare kan anslutas till VDP-kontakterna på motsvarande sätt.
• Det går också att ansluta en videodisc-spelare, DVD- spelare, videokamera, spelkonsol m m till V.AUX-
kontakterna.
R
L
R
L
L
R
R
L
R L
R L
Videobandspelare 2
R L R L
R L R L OUT IN
OUT IN
VIDEO
AUDIO
Videobandspelare 1
R L R L
R L R L OUT IN
OUT IN
VIDEO
AUDIO
Anslutning av videobandspelare
• Eftersom det finns två uppsättningar videobandspelarkontakter (VCR) kan du ansluta två videobandspelare och spela in på båda två samtidigt eller kopiera
videokassetter.
Video-/audioanslutningar:
• Anslut videobandspelarens videoutgångar (VIDEO OUT) till den gula
VCR-1 OUT-kontakten med 75 Ω /ohmiga videokoaxialkablar med RCA- kontakter.
gula VIDEO
Anslutning av audioutgångarna
• Anslut videobandspelarens audioutgångar (AUDIO OUT) till AUDIO
VCR-1 OUT-kontakterna med RCA-kablar.
Anslut den andra videobandspelaren till VCR-2-kontakterna på motsvarande sätt.
VIDEO
AUDIO TV eller DBS IN-
DVD-kontakten med en 75 Ω/ohmig
VIDEO
AUDIO DVD IN-kontakten med
TV
Anslutning av en TV vars
VIDEO
mottagare inte skall användas
IN
MONITOR OUT
• Anslut TV'ns videoingång
(VIDEO INPUT) till VIDEO
MONITOR OUT-kontakten med
en 75 Ω/ohmig
videokoaxialkabel med RCA-
kontakt.
Observera vid anslutning av
digitalingångarna
• Endast audiosignalen går in genom
digitalingångarna. Se sid 262 för mer
infor-mation.
VIDEO VCR-1 IN-kontakten, och videobandspelarens videoingång (VIDEO IN) till den
VCR-1 IN-kontakterna, och videobandspelarens audioingångar (AUDIO IN) till
SVENSKA
Anslutning av videoapparatur med S-videokontakter
• Se även bruksanvisningarna för respektive komponenter vid anslutningen.
• Om S-ingångarna
Ingångsväljarna för S-ingångarna och videoingångarna fungerar i kombination med varandra.
• Observera när du använder S-kontakterna
Apparatens S-kontakter (in- och utgångar) och video-kontakter (in- och utgångar) har separata kretsar. Det
betyder att videosignaler som går in via S-kontakterna också bara går ut genom S-utgångarna, och att
videosignaler som går in genom RCA-ingångarna bara går ut genom RCA-utgångarna. Tänk på detta när du
TV eller
ansluter den här apparaten till utrustning som är försedd med S-kontakter. Följ utrustningens bruksanvisning
vid anslutningen.
DVD-spelare eller videodisc-spelare (VDP)
S-VIDEO
B
OUT
Anslutning av DVD-spelare eller videodisc-spelare (VDP)
DVD
• Anslut DVD-spelare S-videoutgång till den kontakten
märkt S-VIDEO VDP IN med en S-videokabel.
• En VDP-spelare kan anslutas till VDP-kontakterna på
motsvarande sätt.
• Det går också att ansluta en videodisc-spelare, DVD-
spelare, videokamera, spelkonsol m m till V.AUX-
kontakterna.
• Vid anslutning av AVR-2803 till en bildskärm, TV, eller DVD-spelare
utrustad med SCART-kontakt, använd en konverterkabel (säljs
separat) enligt bilden.
AVR-2803 stöder inte in- och utsignaler för RGB video.
AUDIO
Anslutning av en TV vars mottagare inte skall användas
MONITOR OUT
• Anslut TV'ns eller DBS-tunerns S-videoingångar (S-VIDEO INPUT)
till S-VIDEO MONITOR OUT-kontakten med en S-videokabel.
S-VIDEO
TV
IN
TV eller satellitmottagare
S-VIDEO
B
OUT
Anslutning av TV/DBS-tuner
• Anslut TV'ns S-videoutgång (S-VIDEO OUTPUT) till
S-VIDEO TV eller DBS IN-kontakten med en S-videokabel.
S-VIDEO
OUT IN
Videobandspelare 1
Anslutning av videobandspelare
S-VIDEO
• Anslut videobandspelarens S-utgång (S-OUT) till
1 IN-kontakten, och videobandspelarens S-ingång (S IN) till
S-VIDEO VCR-1 OUT-kontakten med S-videokablar.
• Anslut videobandspelarens S-utgångar (S-OUT) till
VCR-2 IN, och videobandspelarens S-ingångar (S-IN) till
S-VIDEO VCR-2 OUT med S-videokablar.
S-VIDEO
OUT IN
Videobandspelare 2
R
L
21-polig SCART-anslutning
VCR-
S-VIDEO
VIDEO
S-VIDEO
AUDIO
