K
6
APITEL

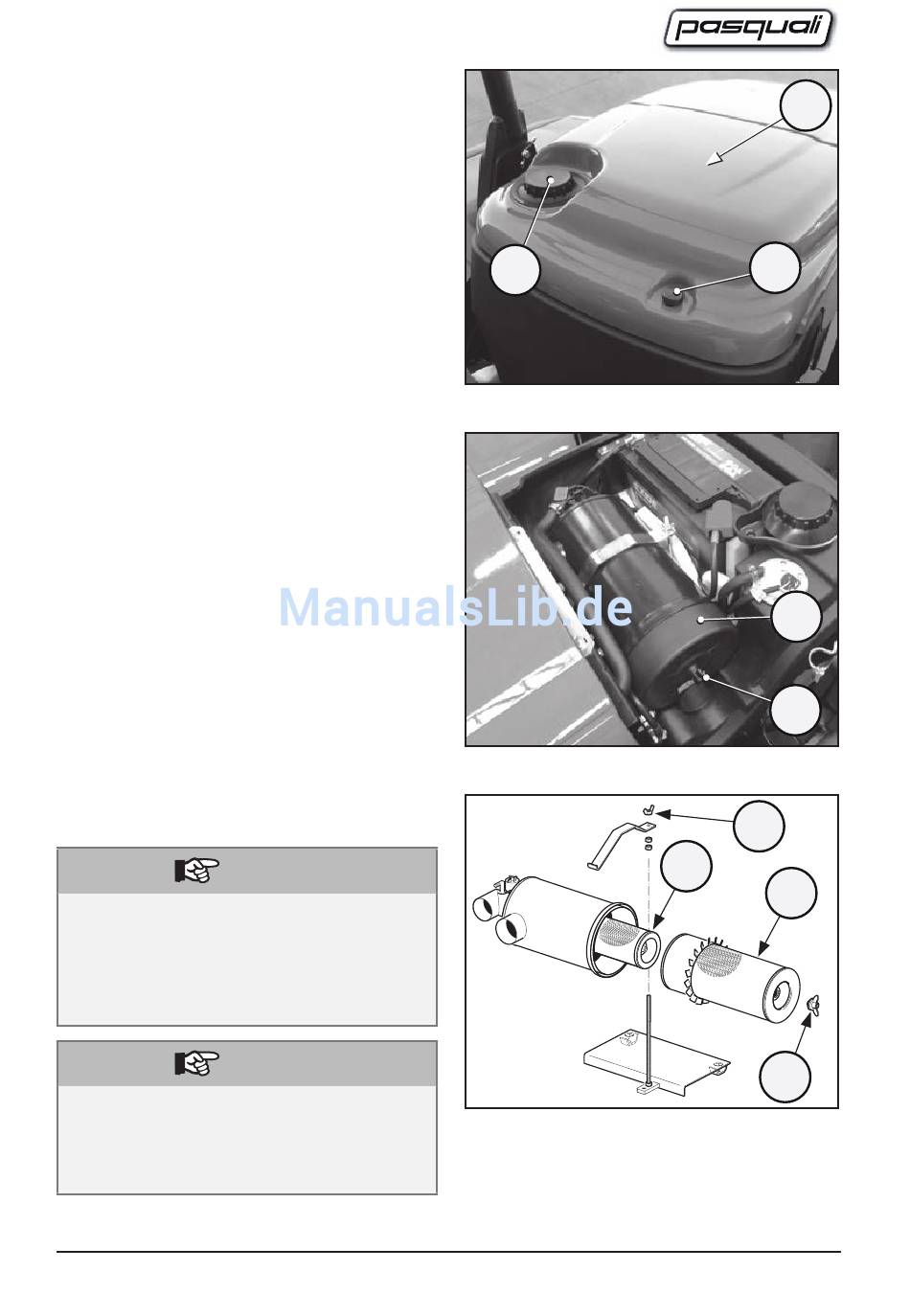

Reinigung des Luftfilters
Für den Zugang zum Filter ist folgender-
maßen vorzugehen:
- Den Tankdeckel (A) abschrauben, den
Verriegelungsknopf (B) lösen und die
Schutzabdeckung (14) entfernen;
- Den Filterdeckel (15) öffnen, dafür den
Knauf (16) abschrauben;
- Die Feststellmutter (17) des Filterbe-
hälters lockern, damit der Filter leichter
entfernt werden kann;
- Den Feststellknauf (18) des Filters ab-
schrauben und die äußere Filterpatro-
ne (11) aus ihrem Sitz ziehen;
- Die Filterpatrone mit Hilfe eines Druck-
luftstrahls mit max. 3 bar (3,1 kg/cm
reinigen, dabei den Luftstrahl entlang
der gesamten Innenfläche der Filterpa-
trone führen, bis der gesamte vorhan-
denen Staub entfernt wurde;
- Vor der erneuten Montage mit einem
feuchten Tuch sorgfältig alle innen
liegenden Teile des Behälters und des
Deckels reinigen;
- Das Filtrierelement erneut anbringen
und immer kontrollieren, dass der Fil-
tersitz nicht beschädigt ist und dass
alle Leitungen und Fittings festgezo-
gen sind.
HINWEIS:
Die äußere Filterpatrone (11) nach 6
Reinigungsvorgängen bzw. nach jeweils
500 Betriebsstunden auswechseln. Wenn
die Patrone übermäßig verschmutzt ist,
muss sie ausgewechselt werden.
HINWEIS:
Die interne Sicherheitspatrone (12) muss
mindestens einmal pro Jahr ausgewech-
selt werden. Nicht versuchen, die interne
Sicherheitspatrone zu reinigen.
164
A
)
2
Regelmäßige Wartung
14
B
Abb. 6.15
15
16
Abb. 6.16
17
12
11
18
Abb. 6.17
