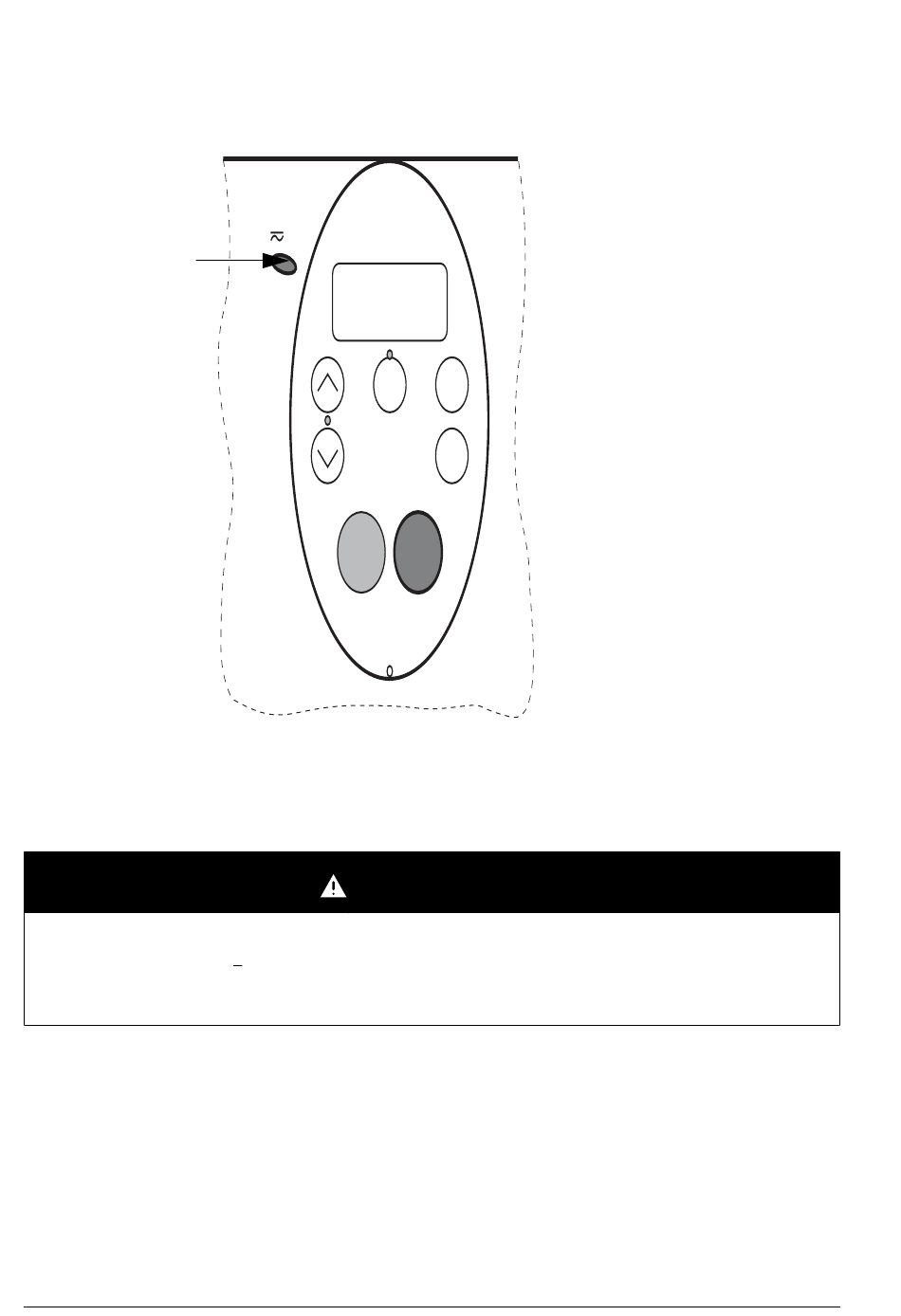

Position der LED-Anzeige der Kondensatorenladung

Vor der Durchführung von Arbeiten am Frequenzumrichter müssen Sie diesen ausschalten und warten, bis die
LED, die die Ladung der Kondensatoren anzeigt, erlischt. Messen Sie dann die Spannung des DC-Busses.
LED zeigt an,
dass der DC-Bus
eingeschaltet ist

Verfahren zur Messung der Spannung des DC-Busses

BERÜHRUNGSSPANNUNGEN
Lesen Sie sich die auf Seite 5 beschriebenen Vorsichtsmaßnahmen sorgfältig durch, bevor Sie dieses Verfahren
durchführen.
Die Nichteinhaltung dieser Vorschrift führt zu Tod, schwerer Körperverletzung oder Sachschäden.
Die Spannung des DC-Busses kann 1000 VDC überschreiten. Verwenden Sie bei der Durchführung dieses
Verfahrens das geeignete Messgerät. So messen Sie die Spannung des DC-Busses:
1 Unterbrechen Sie die Spannungsversorgung des Umrichters.
2 WARTEN SIE 10 MINUTEN, damit sich die Kondensatoren des DC-Busses entladen können.
3 Messen Sie die Spannung des DC-Busses zwischen den Klemmen PA/+ und PC/-, um zu prüfen, ob die
Spannung unter 45 VDC liegt.
4 Wenn sich die Kondensatoren des DC-Busses nicht vollständig entladen, wenden Sie sich an Ihre regionale
BLEMO-Vertretung (der Umrichter darf weder repariert noch in Betrieb gesetzt werden).
RUN %
PRG
Hz
MON
Loc
MODE
Rem
ENT
RUN STOP
GEFAHR
