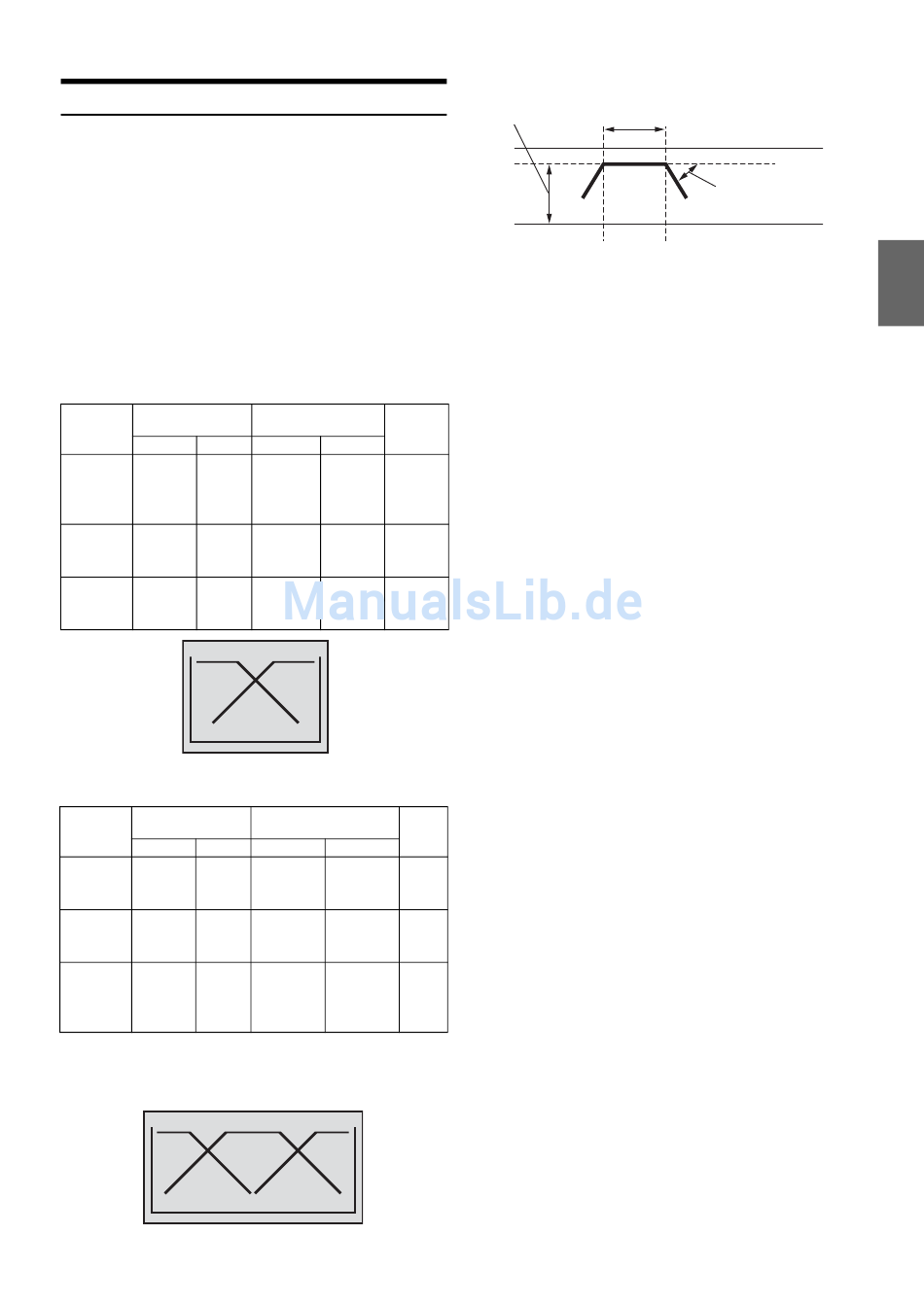

Informationen zur Frequenzweiche

Frequenzweiche (X-Over):
Das Gerät verfügt über eine aktive Frequenzweiche. Die
Frequenzweiche begrenzt die Höhe der Frequenzen an den Ausgängen.
Die einzelnen Kanäle werden separat angesteuert. Daher lassen sich die
einzelnen Lautsprecherpaare mit den Frequenzen ansteuern, für die sie
optimal ausgelegt sind.
Die Frequenzweiche stellt das Hochpassfilter (HPF) oder Tiefpassfilter
(LPF) der einzelnen Bänder sowie auch die Steilheit (wie schnell das
Filter Höhen oder Tiefen durchlässt) ein.
Die Einstellungen müssen jeweils der Wiedergabecharakteristik der
Lautsprecher entsprechen. Je nach Lautsprecher ist u. U. ein passives
Netzwerk nicht erforderlich. Falls Sie hierzu Fragen haben, wenden Sie
sich bitte an Ihren Alpine-Händler.
4,2ch (FRONT/REAR/SUBW.)-Modus
Grenzfrequenz
(1/3-Oktavenstufen)
HPF LPF
20 Hz -
Bassbereich-
----
Lautsprecher
200 Hz
Höhenbereich-
20 Hz -
Hecklautspre- ----
200 Hz
cher
Höhenbereich-
20 Hz -
----
Frontlautspre-
200 Hz
cher
Tiefenbereich Höhenbereich
(Unterscheidet sich von der tatsächlichen Anzeige.)
2,2ch (3WAY)-Modus
Grenzfrequenz
(1/3-Oktavenstufen)
HPF LPF
20 Hz -
Bassbereich-
----
Lautsprecher
200 Hz
20 Hz - 20 Hz -
Mittenbereich-
Lautsprecher
200 Hz 20 kHz
1 kHz -
20 kHz,
Höhenbereich-
----
Lautsprecher
(20 Hz ~
20 kHz)*
* Nur bei Auswahl von „User's" unter „Einstellen des Ansprechens
auf Flankensteilheit beim Höhenbereich-Lautsprecher (TW Setup)"
(Seite 53).
Tiefenbereich Höhenbereich Höhenbereich
(Unterscheidet sich von der tatsächlichen Anzeige.)
Steilheit
Pegel
HPF LPF
FLAT, 6,
12, 18, 0 bis
----
24 dB/ – 12 dB
oct.
FLAT, 6,
0 bis
12, 18, ----
– 12 dB
24 dB/oct.
FLAT, 6,
0 bis
12, 18, ----
12 dB
–
24 dB/oct.
Steilheit
Pegel
HPF LPF
FLAT, 6,
0 bis
---- 12, 18,
– 12 dB
24 dB/oct.
FLAT, 6, FLAT, 6,
0 bis
12, 18, 12, 18,
12 dB
–
24 dB/oct. 24 dB/oct.
FLAT*
0 bis
6, 12, 18, ----
12 dB
–
24 dB/oct.
Pegeleinstellung
Ausgangsfrequenzbereich
(0 bis –12 dB)
20 Hz
HPF-Grenz- LPF-Grenz-
frequenz frequenz
• HPF (Hochpassfilter): Sperrt den Durchgang für die niedrigeren
Frequenzen und lässt die höheren Frequenzen passieren.
• LPF (Tiefpassfilter): Sperrt den Durchgang für die höheren
Frequenzen und lässt die niedrigeren Frequenzen passieren.
• Steilheit: Die Pegeländerung (in dB) bei einer Frequenzänderung
von einer Oktave.
• Je höher der Steilheitswert, desto steiler der Signalflankenanstieg.
• Zur Überbrückung von Hoch- oder Tiefpassfilter ist die Steilheit auf
FLAT einzustellen.
• Verwenden Sie keinesfalls einen Hochtöner ohne vorgeschaltetes
HPF bzw. mit Einstellung auf niedrige Frequenz, da sonst der
Lautsprecher aufgrund der Bassfrequenzanteile beschädigt werden
kann.
• Die Übergangsfrequenz lässt sich nicht auf einen Wert höher als das
HPF oder niedriger als das LPF einstellen.
• Die Einstellung muss anhand der empfohlenen Übergangsfrequenz
der angeschlossenen Lautsprecher erfolgen. Stellen Sie die
empfohlene Übergangsfrequenz der Lautsprecher fest. Die
Einstellung auf einen Frequenzbereich jenseits des empfohlenen
Bereichs kann die Lautsprecher beschädigen.
Informationen zu den empfohlenen Übergangsfrequenzen von
Alpine-Lautsprechern finden Sie in der jeweiligen
Bedienungsanleitung.
Wir sind nicht haftbar für die Beschädigung oder Fehlfunktion von
Lautsprechern, die auf den Einsatz von Frequenzweichen mit Werten
außerhalb des empfohlenen Bereichs zurückzuführen sind.
Steilheit
FLAT
Einstellen der
Flankensteilheit
(Unterscheidet sich von der
tatsächlichen Anzeige.)
