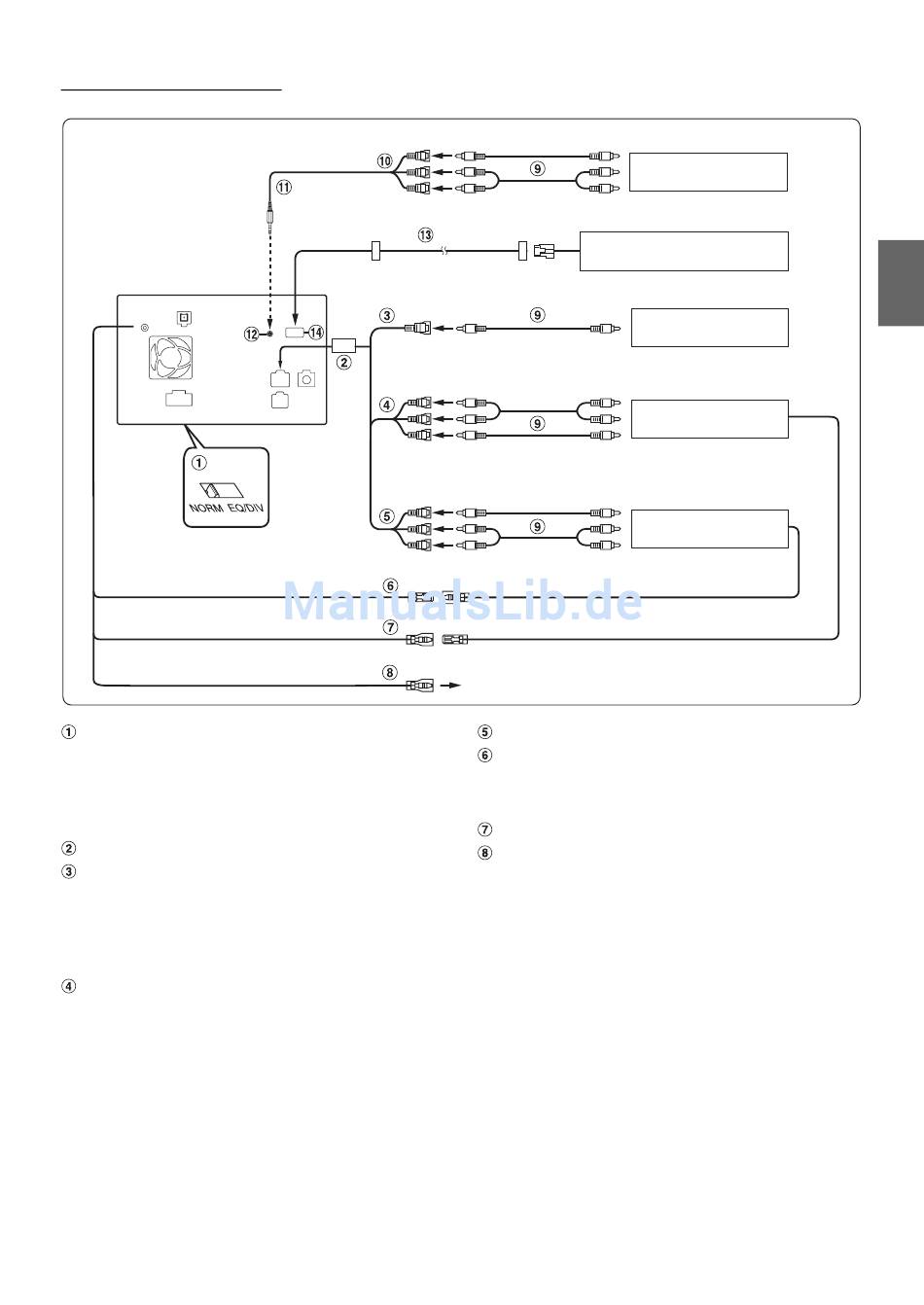

Beim Anschluss externer Geräte
(Weiß/Braun)
(Weiß/Braun)
(Orange/Weiß)
System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie die zwei Schalter
auf EQ/DIV. Wenn kein solches Gerät angeschlossen wird,
lassen Sie die Schalter auf NORM eingestellt.
• Vor Ändern der Schalterstellung unbedingt das Gerät ausschalten!
AUX I/O-/Kameraeingangsbuchse
Kameraausgangs-RCA-Buchse (CAMERA IN) (Gelb)
Wird verwendet, wenn eine Kamera mit
RCA-Ausgangsanschluss angeschlossen wird.
• Stellen Sie „RCA" unter „Einstellen des Kameraeingangs"
(Seite 48) ein, wenn Sie eine Kamera mit RCA-Ausgangsanschluss
anschließen.
Video-/Audio-Ausgänge (AUX OUTPUT)
Werden zum Anschließen eines optionalen Monitors usw.
verwendet.
REMOTE OUT
REMOTE IN
REVERSE Wird nur bei Ausstattung mit einer Rückfahrkamera
beschaltet.
An Videoausgang
DVE-5027 usw.
(separat erhältlich)
An Audioausgang
Direkte Rückschaukamera
HCE-C117D usw. (separat erhältlich)
An Videoausgang
Kamera mit RCA-Videoausgang
(separat erhältlich)
An Audioeingang
Fondmonitor
(separat erhältlich)
An Videoeingang
An Videoausgang
TV-Tuner
(separat erhältlich)
An Audioausgang
(Weiß/Braun)
REMOTE IN
REMOTE OUT (Weiß/Braun)
Video-/Audio-Eingänge (AUX INPUT)
Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
Fernbedienungs-Eingangskabel (Weiß/Braun)
Rückwärtsgangkabel (Orange/Weiß)
Verwenden Sie diesen Anschluss nur, wenn eine
Rückfahrkamera angeschlossen ist. Schließen Sie das
Kabel an den Pluspol des Rückfahrscheinwerfers des
Fahrzeugs an. Dieser Scheinwerfer leuchtet auf, wenn der
Rückwärtsgang (R) eingelegt wird.
Sofern dieses Kabel richtig angeschlossen ist, wird anstelle
des Videobildes automatisch das Bild von der
Rückfahrkamera angezeigt, sobald der Rückwärtsgang (R)
eingelegt wird.
