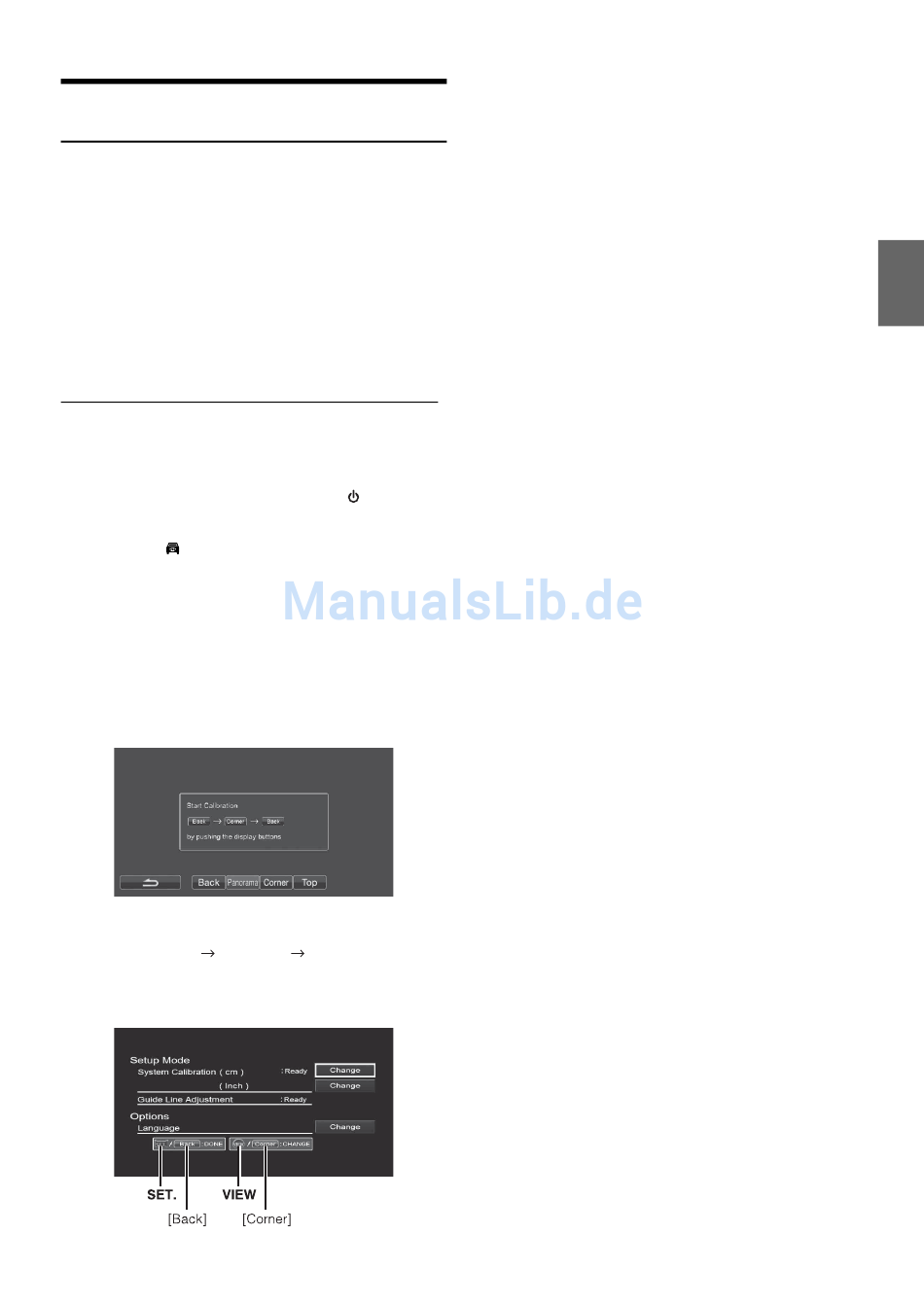

Kalibrierung beim Anschluss an eine
HCE-C300R
Zur Einstellung der Hinderniserkennungsleistung und der
Führungsmarkierungen der HCE-C300R
(RÜCKFAHRKAMERASYSTEM) muss das Gerät kalibriert werden,
was die Eingabe von Kamerainstallationsdaten erfordert. Wenn die
Kameradaten nicht eingegeben werden, ist keine präzise Erkennung
möglich; die Kalibrierung ist daher auf jeden Fall notwendig.
Für Einzelheiten zur Kalibrierung siehe „Kalibrierung" in der
Bedienungsanleitung der HCE-C300R. Für Einzelheiten zur Kalibrierung
mithilfe des mitgelieferten Schalters siehe „Durchführen der
Kalibrierung" und „Kalibrierung" in der Bedienungsanleitung der HCE-
C300R. Wenn die Kamera an dieses Gerät angeschlossen ist, können Sie
die Bedienungsvorgänge über den Bildschirm dieses Geräts vornehmen.
Aktivieren des Kalibrierungssetupmodus dieses Geräts
1
Führen Sie die Schritte 1 und 2 unter „Durchführen
der Kalibrierung" und „Kalibrierung" in der
Bedienungsanleitung der HCE-C300R durch.
2
Drücken Sie auf dem Gerät SOURCE/
Die SOURCE-Auswahlanzeige erscheint.
3
Tippen Sie (CAMERA) an.
Der Kameramodus wird aktiviert, und das Startmenü wird
angezeigt.
4
Tippen Sie einen beliebigen Bildschirmbereich an,
um die Funktionstasten zum Wechseln des
Blickwinkels aufzurufen.
• Achten Sie darauf, dass die Funktion zum Wechseln des Blickwinkels
auf „ON" eingestellt ist (Seite 48).
Anzeigebeispiel für den Startmenübildschirm
5
Tippen Sie den Anweisungen auf dem Bildschirm
folgend [Back] [Corner]
Der Setupmodusbildschirm erscheint.
Anzeigebeispiel für den Setupmodusbildschirm
Fahren Sie mit Schritt 4 unter „Durchführen der Kalibrierung" und
„Kalibrierung" in der Bedienungsanleitung der HCE-C300R fort.
Tippen Sie während dieser Vorgänge die Schaltfläche auf dem
Bildschirm an, um mit „CHANGE" oder „DONE" die Kalibrierung auf
diesem Gerät durchzuführen. Das Antippen von [Corner] und [Back]
auf dem Bildschirm dieses Geräts erfüllt dieselbe Funktion wie das
Drücken des Schalters, der mit der HCE-C300R mitgeliefert wird.
[Corner] = VIEW: Wählt ein gewünschtes Element aus.
[Back] = SET.:
.
[Back] an.
(Der ausgewählte Schalter wird von einem
gelben Rahmen umschlossen.)
Führt die Auswahl aus.
97
-DE
