Alpine INA-W910R Bedienungsanleitung Seite 96

Installation der GPS-Antenne
<Fahrzeuginneres>
1. Kleben Sie den Erdungspad mit einem Abstand von maximal einem Zoll (2,50 cm) zur Windschutzscheibe in die Mitte des Armaturenbretts.
2. Bringen Sie die GPS-Antenne in der Mitte des Erdungspads an. (Die Kabelseite ist der Rückseite des Fahrzeugs zugewandt.)
<Fahrzeugaußenseite>
Vorne oder hinten am Fahrzeugdach.
Verlegen des GPS-Antennenkabels
Das GPS-Antennenkabel darf nicht gebogen oder geknickt werden.
• Achten Sie beim Installieren des INA-W910R am Fahrzeug darauf, dass die Rückseite des Geräts und das Kabel nicht verbogen werden.
Anschließen der GPS-Antenne
Verbinden Sie den GPS-Antennenstecker fest mit dem INA-W910R.

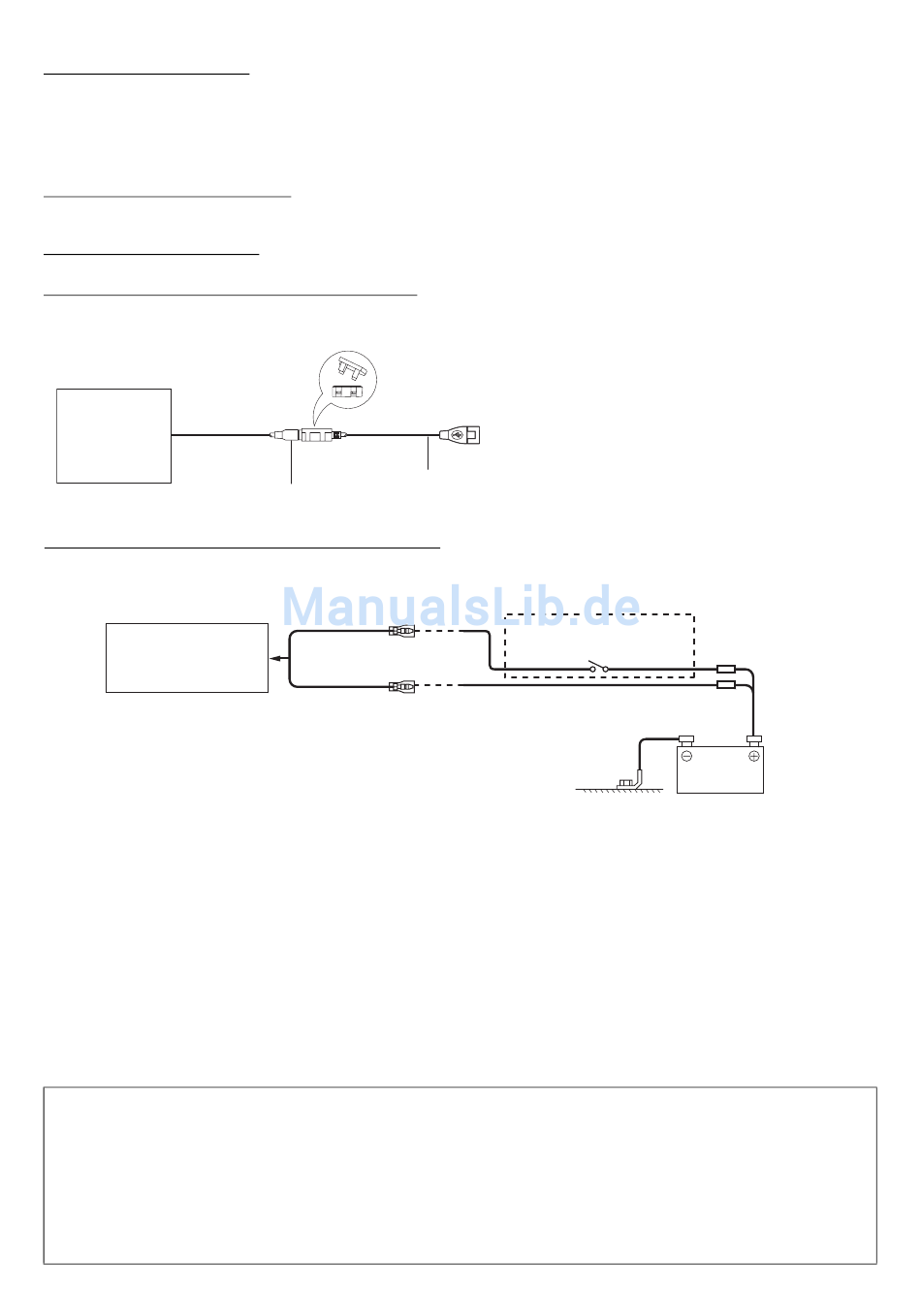

Anschließen des USB-Anschlusskabels (Mitgeliefert)
Verbinden Sie das USB-Anschlusskabel mit dem USB-Anschluss des Geräts und sichern Sie die Verbindung wie unten dargestellt mit der
Verbindungssperre, die dem USB-Anschlusskabel beiliegt.
INA-W910R
Anschlussschema für SPST-Schalter (separat erhältlich)
(Falls keine ACC-Spannungsversorgung vorhanden ist)
INA-W910R
• Wenn Ihr Fahrzeug keine ACC-Spannungsversorgung bietet, schließen Sie das Gerät über einen separat erhältlichen SPST-Schalter (einpoliger
Ein-/Ausschalter) und über eine separat erhältliche Sicherung an.
• Das Diagramm und die oben angegebene Amperezahl der Sicherung beziehen sich auf den Fall, dass der INA-W910R allein verwendet wird.
• Wenn die Zuleitung für geschaltete Stromversorgung (über die Zündung) des INA-W910R direkt an den Pluspol (+) der Fahrzeugbatterie
angeklemmt wird, verbraucht der INA-W910R auch dann ein wenig Strom (einige hundert Milliammpere), wenn sein Schalter in der OFF-Position
steht, was ein Entladen der Batterie zur Folge haben kann.
Zur Verhütung von Störeinstreuungen.
• Achten Sie beim Einbau darauf, dass das Gerät und die Anschluss- und Verbindungskabel mindestens 10 cm vom nächsten
Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie das Batterie-Zuleitungskabel so weit wie möglich entfernt von anderen Kabeln.
• Legen Sie das Massekabel gut an einem blanken Punkt des Fahrzeugchassis an Masse (ggf. Lack, Schmutz oder Fett an der
betreffenden Stelle entfernen).
• Wenn Sie einen optionalen Entstörfilter verwenden, schalten Sie diesen so weit wie möglich vom Gerät entfernt in das Bordnetz.
Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
96
-DE
Kabel (mitgeliefert)
USB-Anschluss
ACC
(Rot)
BATTERY
(Gelb)
SICHERUNG
(5A) (Option)
SPST-Schalter (Option)
SICHERUNG
(20A) (Option)
Batterie
