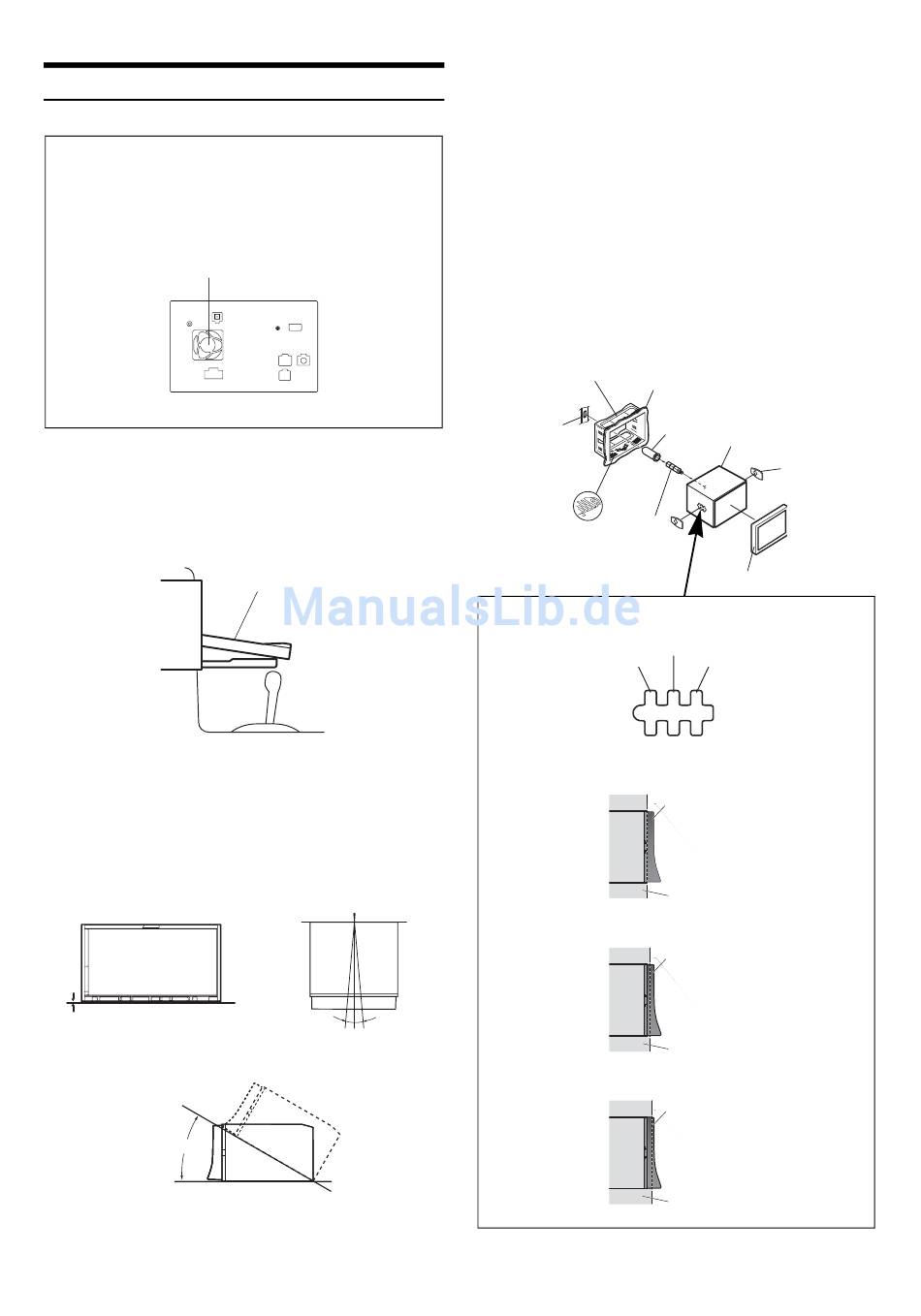

Einbau

Vorsicht
Achten Sie auf ungehinderte Luftzirkulation im Bereich
von Ventilator und Kühlkörper. Falls die
Belüftungsöffnungen verdeckt oder verschlossen
werden, kommt es zu Hitzestau im Gerät und
Brandgefahr.
Belüftungsöffnung
Rückseite des Geräts
Vorsichtshinweise zum Installationsort
1
Prüfen Sie vor der Installation, dass das Öffnen und
Schließen des Displays nicht die Bedienung des
Schalthebels behindert.
2
Installationswinkel
Bezüglich des Installationswinkels ist zu beachten,
dass die Installation so horizontal wie möglich
innerhalb der folgenden Winkelspanne erfolgen
sollte. Liegt der Installationswinkel außerhalb dieses
Bereichs, wird die aktuelle Position möglicherweise
nicht korrekt angezeigt, und es kann zu einer
Fehlfunktion des Navigationsmodus kommen.
0°
Vorderseite des Geräts
0-30°
Seite des Geräts
94
-DE
Bewegliches Display
10°(±5°)
Oberseite des Geräts
3
Nehmen Sie den Einbaurahmen vom Hauptgerät
(siehe „Ausbau"auf Seite 95).
Das Gerät kann in drei Positionen im Einbaurahmen
installiert werden, indem die Einbauöffnungen (A bis
C) an den Seiten des Geräts mit dem Einbaurahmen
in Übereinstimmung gebracht werden. In den
meisten Fällen kann Position A benutzt werden.
Werden B oder C benutzt, muss die Position der
Öffnungen angepasst werden.
Bestimmen Sie zunächst die Einbauposition im Rahmen
und bringen Sie dann den mitgelieferten Aufkleber an
(siehe „Verwendung des Aufklebers" (Seite 95)).
Schieben Sie das Gerät in den Einbaurahmen und
sichern Sie es.
• Wenn B oder C benutzt werden, achten Sie vor dem Installieren des
Geräts darauf, dass ausreichend Platz in Tiefenrichtung vorhanden
ist. Wird das Gerät mit zu viel Kraft in den Einbaurahmen geschoben,
kann es zu Beschädigungen kommen.
Einbaurahmen
Armaturenbrett
(mitgeliefert)
Klammer
1
Druckplatten*
Sechskantschraube
(mitgeliefert)
<Position der Einbauöffnung>
Position B
Position A
• Je nach gewählter Position ragt die Frontplatte unterschiedlich
weit heraus.
Position A
Position B
Position C
1
* Wenn der angebrachte Einbaurahmen lose im Armaturenbrett sitzt,
können die Druckplatten geringfügig gebogen werden, um das
Problem zu beheben.
Gummikappe (mitgeliefert)
Dieses Gerät
Aufkleber
(mitgeliefert)
2
Frontplatte* (mitgeliefert)
Position C
Frontplatte
Armaturenbrett
Frontplatte
Armaturenbrett
Frontplatte
Armaturenbrett
