FOR CAR USE ONLY/NUR FÜR AUTOMOBIL GEBRAUCH/POUR APPLICATION AUTOMOBILE UNIQUEMENT/PARA USO
EN AUTOMÓVILES/SOLO PER L'UTILIZZO IN AUTOMOBILE/ENDAST FÖR BILBRUK/ALLEEN VOOR GEBRUIK IN DE
AUTO/ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ В АВТОМОБИЛЯХ/DO UŻYCIA TYLKO W SAMOCHODZIE

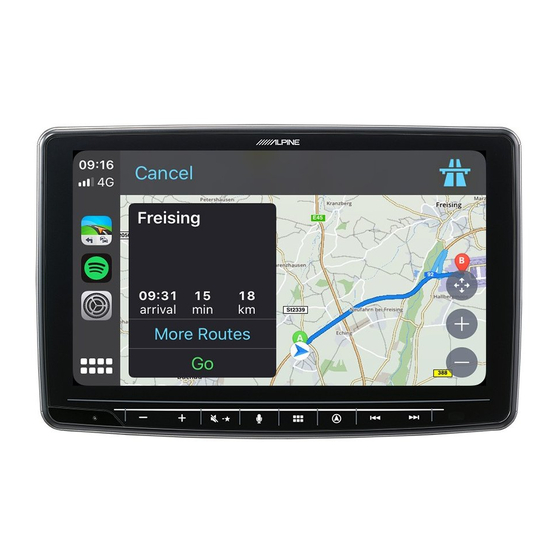

9" ADVANCED NAVIGATION SYSTEM
ALPINE ELECTRONICS MARKETING, INC.
1-7, Yukigaya-Otsukamachi, Ota-ku,
Tokyo 145-0067, JAPAN
Phone: 03-5499-4531
ALPINE ELECTRONICS OF AMERICA, INC.
1500 Atlantic Blvd,
Auburn Hills, Michigan 48326 U.S.A.
Phone 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF AUSTRALIA PTY. LIMITED
161-165 Princes Highway, Hallam
Victoria 3803, Australia
Phone 03-8787-1200
Qingdao Brothers Packaging Co., Ltd
Xichenghui Industrial Park, Chengyang District, Qingdao City, China
ALPINE HALO9
INE-F904D
• INSTALLATION MANUAL
• INSTALLATIONSANLEITUNG
• GUIDE D'INSTALLATION
• MANUAL DE INSTALACIÓN
• MANUALE DI INSTALLAZIONE
• INSTALLATIONSHANDBOK
• INSTALLATIEHANDLEIDING
• РУКОВОДСТВО ПО УСТАНОВКЕ
• INSTRUKCJA MONTAŻU
ALPINE ELECTRONICS GmbH
Ohmstraße 4
85716 Unterschleißheim, Germany
Phone: 089-32 42 640
ALPINE ELECTRONICS OF U.K., LTD.
Alpine House
Fletchamstead Highway, Coventry CV4 9TW, U.K.
www.alpine.co.uk
ALPINE ELECTRONICS GmbH Succursale France
184 allée des Erables
CS 52016 – Villepinte
95 945 Roissy CDG cedex
FRANCE
Phone : + 33(0)1 48 63 89 89
ALPINE ITALIA S.p.A.
Viale Cristoforo Colombo, 8
20090 Trezzano sul Naviglio MI, Italy
Phone +39 02 484781
ALPINE ELECTRONICS GmbH Sucursal en España
Portal de Gamarra 36, Pabellón, 32
01013 Vitoria (Alava)-APDO 133, Spain
Phone 945-283588
Printed in China
PART NO. 68-38492Z19-A
EN
DE
FR
ES
IT
SE
NL
RU
PL
M3514707010

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Alpine INE-F904D

  • Seite 1 Phone: 089-32 42 640 Phone +39 02 484781 ALPINE ELECTRONICS OF AMERICA, INC. ALPINE ELECTRONICS OF U.K., LTD. ALPINE ELECTRONICS GmbH Sucursal en España 1500 Atlantic Blvd, Alpine House Portal de Gamarra 36, Pabellón, 32 Auburn Hills, Michigan 48326 U.S.A.
  • Seite 23 DEUTSCH Inhalt WARNUNG ............ 2 VORSICHT ............. 2 Vorsichtsmaßnahmen ......... 3 Lieferumfang ............3 Einbau ..............3 Vorsichtshinweise zur Installation ....3 Passen Sie den Befestigungsabstand für das Display an (optional) ........4 Bringen Sie die Klebepunkte an (nur erforderlich bei erhöhtem Befestigungsabstand des Displays) ....
  • Seite 24: Warnung

    BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT BESCHÄDIGEN. WARNUNG Wenn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf, die Kraftstoffleitungen und andere Dieses Symbol weist auf wichtige Anweisungen hin. Leitungen, den Benzintank und elektrische Kabel nicht zu berühren, Bei Nichtbeachtung besteht die Gefahr von zu beschädigen oder zu blockieren.
  • Seite 25: Vorsichtsmaßnahmen

    Stromkreises die für das Gerät vorgeschriebene Amperezahl Ventilators. Falls die Belüftungsöffnungen verdeckt oder aufweist. Wenden Sie sich im Zweifelsfall an Ihren Alpine-Händler. verschlossen werden, kommt es zu Hitzestau im Gerät und • Das Gerät wird über RCA-Buchsen an andere Komponenten (z.
  • Seite 26: Passen Sie Den Befestigungsabstand Für Das Display An (Optional)

    Befestigen Sie den Schieber wieder mit den 4 Passen Sie den Befestigungsabstand für das Schrauben, die Sie in Schritt 1 entfernt haben. Display an (optional) Senkkopfschraube Je nach Fahrzeug kann es notwendig sein, den Befestigungsabstand für das Display bei der Montage anzupassen. Wenn eine Anpassung des Befestigungsabstands erforderlich ist, fixieren Sie den Schieber in der Innen-Position, bevor Sie das Display im Fahrzeug montieren.
  • Seite 27: Einbau Des Mikrofons

    • Wenn die GPS-Antenne nahe am Gerät montiert wird, verringert sich Hinweis zum Verwenden von HDMI-Verbindungskabeln die Empfangsqualität und die Position des Fahrzeugs wird unter (HDMI-Kabel ist nicht im Lieferumfang enthalten) Umständen nicht korrekt angezeigt. Wenn Sie HDMI-Verbindungskabel verwenden, sichern Sie die Kabel - Montieren Sie die GPS-Antenne in ausreichender Entfernung von mit der mitgelieferten HDMI-Halterung an den HDMI-Anschlüssen.
  • Seite 28: Bringen Sie Das Display An

    Befestigen Sie das Display mit den 4 Schrauben (M4×6) Bringen Sie das Display an am Schieber des Hauptgeräts. Entfernen Sie die 2 Winkeleinstellschrauben (M4×6), mit denen die linke und rechte Seite des Displays befestigt ist, und ziehen Sie die Oberseite des Displays nach vorne.
  • Seite 29 Passen Sie die Montageposition des Displays an. 2) Nach der Einstellung befestigen Sie das Display fest mit den 4 Senkkopfschrauben (M4×13) für die Höhen-Einstellung. • Die verfügbaren Einstellpositionen des Displays variieren je nach Befestigungsabstand, Höhenverstellung und Neigungswinkel. Einzelheiten finden Sie unter „Positionsanpassung und Montageabmessungen des Displays“...
  • Seite 30 Befestigen Sie die Abdeckung hinten-L/R an der linken Einzelheiten zu den Schraubenlöchern für die Winkeleinstellung finden Sie der nachfolgenden Abbildung. und rechten Seite des Displays. • Beispiel: Zur Installation des Displays in einem Winkel von 20° benutzen Sie die Schraubenlöcher 2 und b. 0°...
  • Seite 31: Anschlüsse

    Anschlüsse Antenne ISO-Antennenstecker GPS-Antenne (Mitgeliefert) SPEED SENSOR An die Fahrzeug-Tachoimpulsleitung (Grün/Weiß) CAMERA An die Front- oder Heckkamera CONNECT2 I/F An CAN-Schnittstellenbox AUX INPUT Zu AUX-Ausgabegerät CAN I/F-Kabel REMO An den Verstärker bzw. Equalizer (Blau/Weiß) An die Fahrzeug- REVERSE Rückfahrsignalleitung (Orange/Weiß) (plusgesteuert) PARKING BRAKE An das Handbremsen-Signalkabel...
  • Seite 32 An Lenkradfernbedienungs-Schnittstelle. Versagen wichtiger Sicherheitsfunktionen (z. B. Bremsen oder Airbags) des Fahrzeugs führen. Dies kann tödliche Unfälle nach Einzelheiten zu den Anschlüssen können Sie bei Ihrem Alpine- Kundendienst in Erfahrung bringen. sich ziehen. Wir empfehlen dringend, die Installation von einem ausgebildeten und autorisierten Alpine-Händler durchführen zu...
  • Seite 33: Bei Fahrzeugen Ohne Acc-Spannungsversorgung

    • Wenn Sie einen optionalen Entstörfilter verwenden, schalten Sie diesen so weit wie möglich vom Gerät entfernt in das Bordnetz. Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne. • Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Alpine-Fachhändler.
  • Seite 34: Systembeispiel

    Systembeispiel Anschließen eines iPod/iPhone Beim Anschließen an einen iPod/ein iPhone mit Lightning-Anschluss iPod/iPhone mit Lightning- USB-Anschluss Anschluss (separat erhältlich) USB-Verlängerungskabel (Mitgeliefert) Lightning-zu-USB-Kabel KCU-471i (separat erhältlich) Bei Anschluss an ein iPhone 4S iPhone 4S USB-Anschluss (separat erhältlich) Im Lieferumfang des iPhone 4S USB-Verlängerungskabel (Mitgeliefert) enthalte •...
  • Seite 35: Anschluss Eines Flash-Laufwerks

    Anschluss eines Flash-Laufwerks USB-Anschluss USB-Verlängerungskabel (Mitgeliefert) USB-Flash-Laufwerk (separat erhältlich) • Lassen Sie ein Flash-Laufwerk nicht für längere Zeit im Fahrzeug. Hitze und Feuchtigkeit können das Flash-Laufwerk beschädigen. Anschluss eines HDMI-Geräts (iPhone mit Lightning-Anschluss) iPhone mit Lightning- USB-Anschluss HDMI-Eingang* Anschluss (separat erhältlich) HDMI-Verbindungssatz KCU-610HD (separat erhältlich) USB-Verlängerungskabel Lightning-zu-USB-Kabel...
  • Seite 36: Anschluss Eines Hdmi-Geräts (Android-Geräts)

    Anschluss eines HDMI-Geräts (Android-Geräts) Android-Gerät mit HDMI-Anschluss USB-Anschluss HDMI-Eingang* (separat erhältlich) HDMI-Verbindungssatz KCU-610HD (separat erhältlich) USB- Verlängerungskabel (Mitgeliefert) HDMI- HDMI-Typ-D- Verbindungskabel Adapter Micro-USB-Adapterkabel Android-Gerät mit MHL-Anschluss (separat erhältlich) MHL-Verbindungssatz KCU-610MH (separat erhältlich) HDMI-Verbindungskabel MHL-Adapter Micro-USB-Adapterkabel • Ein geeigneter Verbindungs- oder Adaptersatz für die Art des Anschlusses am anzuschließenden Gerät ist erforderlich. •...
  • Seite 37 Anschluss eines Peripheriegeräts CAN I/F-Anschluss CAN I/F-Kabel An Videoausgang (Gelb) (Rot) Externes Gerät (separat erhältlich) AUX INPUT (Weiß) An Audioausgang AUX-Eingangsanschluss AV/RCA-Schnittstellenkabel (4-poliger Mini-AV-Stecker an 3-RCA) (separat erhältlich) RCA-Anschlusskabel (separat erhältlich) • Sie können den Namen eines Peripheriegeräts ändern. Einzelheiten dazu finden Sie unter „Einstellen des Namens für das zusätzliche Gerät (AUX)“ in der BEDIENUNGSANLEITUNG (CD-ROM).
  • Seite 38 Anschließen eines externen Verstärkers REMOTE ON Stromversorgungsanschluss PRE OUT-Anschluss (Blau/Weiß) REMO REMOTE ON (Blau/Weiß) (Blau/Weiß) Stromversorgungskabel (Rot) Verstärker für den SUBW PRE OUT-Kabel Subwoofer (separat Subwoofer erhältlich) (Weiß) An den Subwoofereingang An den vorderen Eingang (Rot) FRONT OUT Vorderer Lautsprecher (Weiß) Verstärker, 4 Kanäle (separat erhältlich)
  • Seite 39 Anschluss einer Rückfahrkamera CAN I/F-Anschluss Stromversorgungsanschluss Stromversorgungskabel Reverse Schließen Sie das Kabel an den Pluspol des Rückfahrscheinwerfers (Orange/Weiß) CAN I/F-Kabel des Fahrzeugs an. CAMERA Kameraverlängerungskabel HCE-C127D/HCE-C157D/HCE-C252RD (mit direkter Rückfahrkamera mitgeliefert) (separat erhältlich) Direkter CAMERA-Eingangsanschluss Rückfahrkabel (Orange/Weiß) • Setzen Sie Kameraauswahl auf „Hinten“. Einzelheiten dazu finden Sie unter „Einstellen des Kameraeingangs“ in der BEDIENUNGSANLEITUNG (CD-ROM).
  • Seite 40: Positionsanpassung Und Montageabmessungen Des Displays

    Positionsanpassung und Montageabmessungen des Displays Die Montageposition des Displays dieses Geräts kann eingestellt werden (Befestigungsabstand, Höhe und Neigungswinkel.). Achten Sie bei der Montage des Displays darauf, dass die Montageposition und Montageabmessungen nicht Ihre Sicht oder das Fahren behindert. WARNUNG • In den folgenden Fällen kann das Display nicht angebracht werden. - Es behindert die Bedienung des Lenkrads oder unterschiedlicher Hebel (Gangschaltung, Schalter für den Scheibenwischer, Schalter für den Blinker usw.) - Es behindert das Auslösen des Airbags...
  • Seite 41: Montageabmessungen Für Die Winkeleinstellung Des Displays

    Montageabmessungen für die Winkeleinstellung des Displays <Befestigungsabstand: Außen-Position> Winkel: 45° Winkel: 20° Winkel: -20° A’ A’ A’ B’ B’ B’ A’ B’ A’ B’ A’ B’ 100,8 142,4 -5,3 36,2 134,2 106,7 -5,3 53,4 100,2 -15 mm 120,1 101,6 -19,4 48,3 86,1 85,1...
