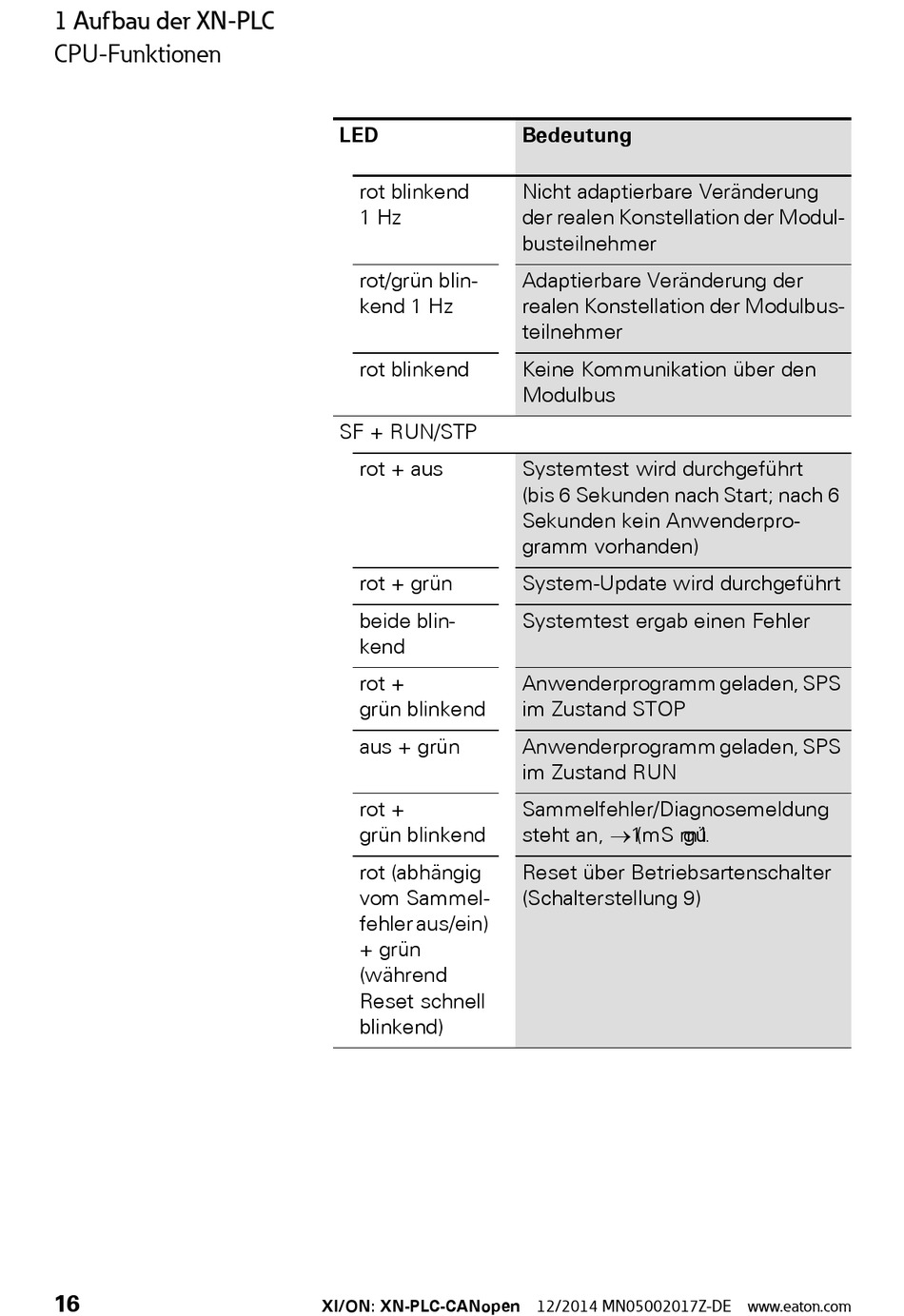

1 Aufbau der XN-PLC
CPU-Funktionen
16
LED
rot blinkend
1 Hz
rot/grün blin-
kend 1 Hz
rot blinkend
SF + RUN/STP
rot + aus
rot + grün
beide blin-
kend
rot +
grün blinkend
aus + grün
rot +
grün blinkend
rot (abhängig
vom Sammel-
fehler aus/ein)
+ grün
(während
Reset schnell
blinkend)
XI/ON: XN-PLC-CANopen 12/2014 MN05002017Z-DE www.eaton.com
Bedeutung
Nicht adaptierbare Veränderung
der realen Konstellation der Modul-
busteilnehmer
Adaptierbare Veränderung der
realen Konstellation der Modulbus-
teilnehmer
Keine Kommunikation über den
Modulbus
Systemtest wird durchgeführt
(bis 6 Sekunden nach Start; nach 6
Sekunden kein Anwenderpro-
gramm vorhanden)
System-Update wird durchgeführt
Systemtest ergab einen Fehler
Anwenderprogramm geladen, SPS
im Zustand STOP
Anwenderprogramm geladen, SPS
im Zustand RUN
Sammelfehler/Diagnosemeldung
steht an, 1 (mS m1
gü.
Reset über Betriebsartenschalter
(Schalterstellung 9)
