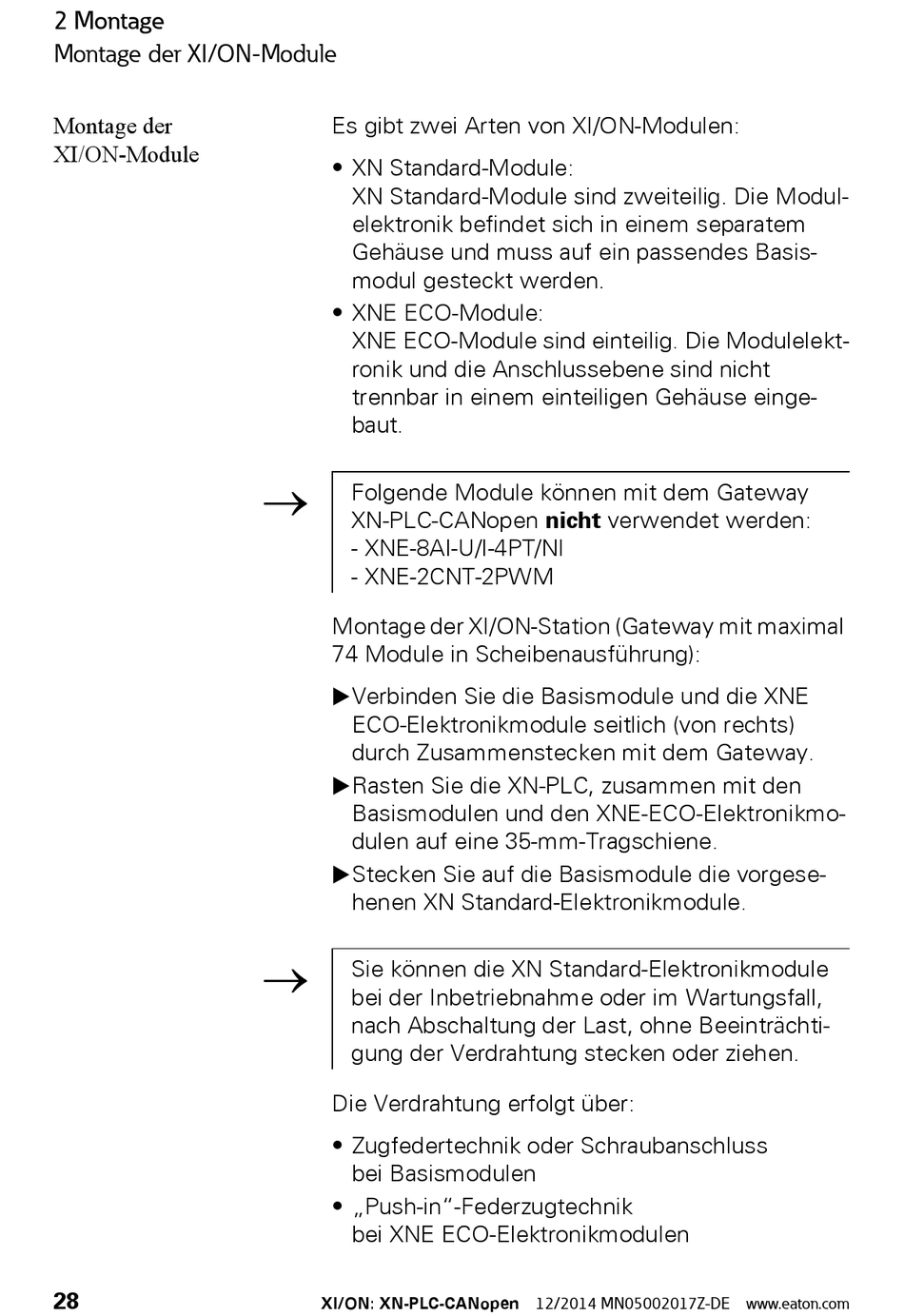

2 Montage
Montage der XI/ON-Module
Montage der
XI/ON-Module
28
Es gibt zwei Arten von XI/ON-Modulen:
• XN Standard-Module:
XN Standard-Module sind zweiteilig. Die Modul-
elektronik befindet sich in einem separatem
Gehäuse und muss auf ein passendes Basis-
modul gesteckt werden.
• XNE ECO-Module:
XNE ECO-Module sind einteilig. Die Modulelekt-
ronik und die Anschlussebene sind nicht
trennbar in einem einteiligen Gehäuse einge-
baut.
Folgende Module können mit dem Gateway
XN-PLC-CANopen nicht verwendet werden:
- XNE-8AI-U/I-4PT/NI
- XNE-2CNT-2PWM
Montage der XI/ON-Station (Gateway mit maximal
74 Module in Scheibenausführung):
▶Verbinden Sie die Basismodule und die XNE
ECO-Elektronikmodule seitlich (von rechts)
durch Zusammenstecken mit dem Gateway.
▶Rasten Sie die XN-PLC, zusammen mit den
Basismodulen und den XNE-ECO-Elektronikmo-
dulen auf eine 35-mm-Tragschiene.
▶Stecken Sie auf die Basismodule die vorgese-
henen XN Standard-Elektronikmodule.
Sie können die XN Standard-Elektronikmodule
bei der Inbetriebnahme oder im Wartungsfall,
nach Abschaltung der Last, ohne Beeinträchti-
gung der Verdrahtung stecken oder ziehen.
Die Verdrahtung erfolgt über:
• Zugfedertechnik oder Schraubanschluss
bei Basismodulen
• „Push-in"-Federzugtechnik
bei XNE ECO-Elektronikmodulen
XI/ON: XN-PLC-CANopen 12/2014 MN05002017Z-DE www.eaton.com
