8 Beispielprojekt erstellen
Konfiguration erstellen
Konfiguration erstellen
82
▶Zur Konfiguration aktivieren Sie im linken
Fenster das Register „Ressourcen" und klicken
auf das Verzeichnis „Steuerungskonfiguration".
Das neue zweigeteilte Fenster „Steuerungskonfi-
guraton" zeigt links die Steuerung und rechts die
besonderen Einstellungen in den Registern
„Einstellungen/Weitere Parameter".
Mit einem Klick auf das „+" vor „Configuration
XN-PLC-CANopen" wird ein weiteres Steuerungs-
element XN-PLC-CANopen [SLOT] aufgeführt.
Ein Klick auf dieses Verzeichnis bewirkt, dass im
rechten Fenster drei Register aufgeführt werden.
Wählen Sie das Register „Ein-/Ausgänge" aus.

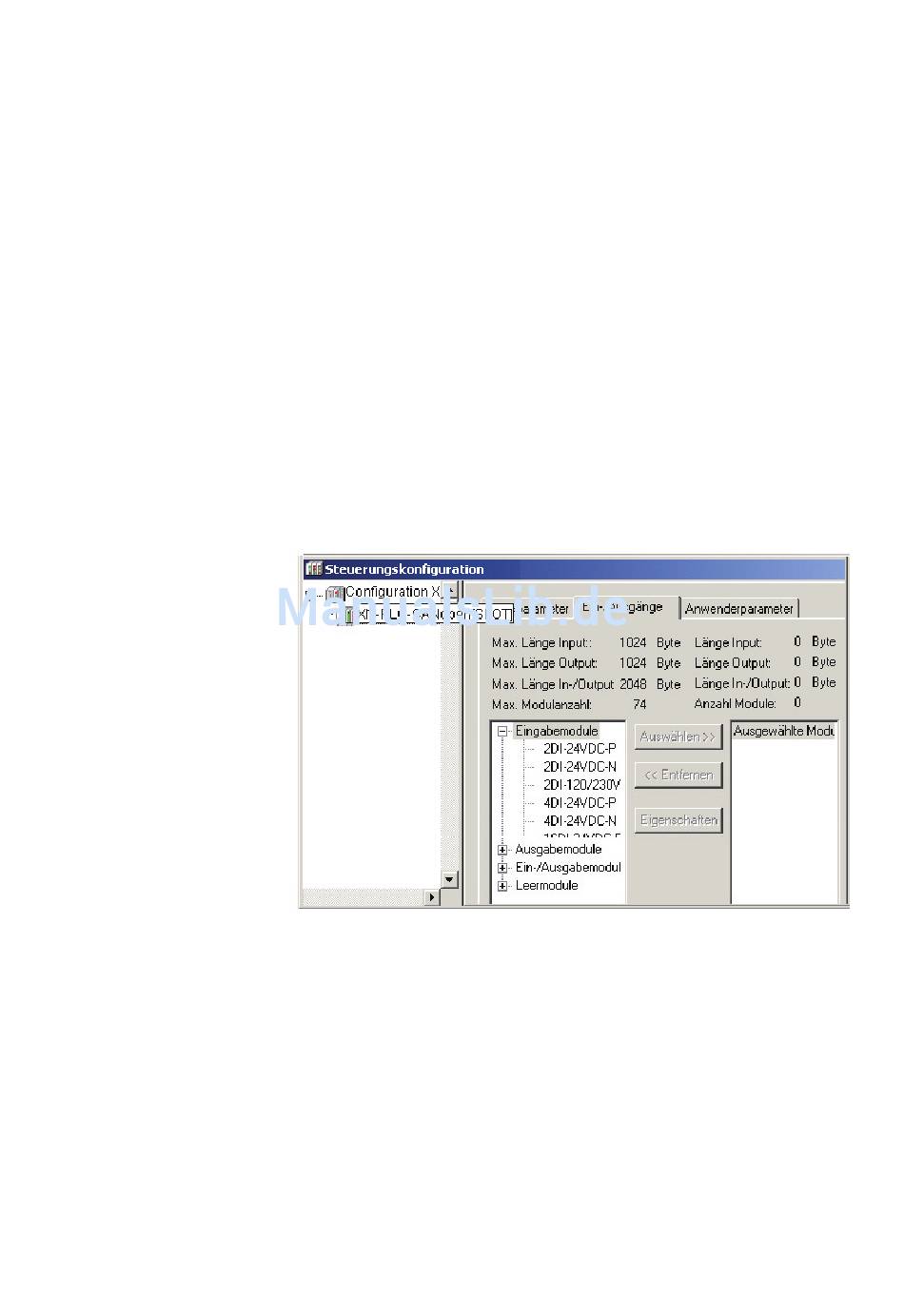

Abbildung 62: Auswahl der Ein-/Ausgangsmodule
Wählen Sie nacheinander die Module aus, die in
Abbildung 62 dargestellt sind:
▶Markieren Sie im linken Feld z. B. das Eingabe-
modul 2DI-24VDC-P. Mit dem Betätigen der
Schaltfläche „Auswählen ››" wird es in das Feld
„Ausgewählte Module" übernommen.
▶Klicken Sie im linken Fenster auf die Auflösezei-
chen „+" der einzelnen Module, um die Adresse
der Eingänge/Ausgänge anzuzeigen.
XI/ON: XN-PLC-CANopen 12/2014 MN05002017Z-DE www.eaton.com
