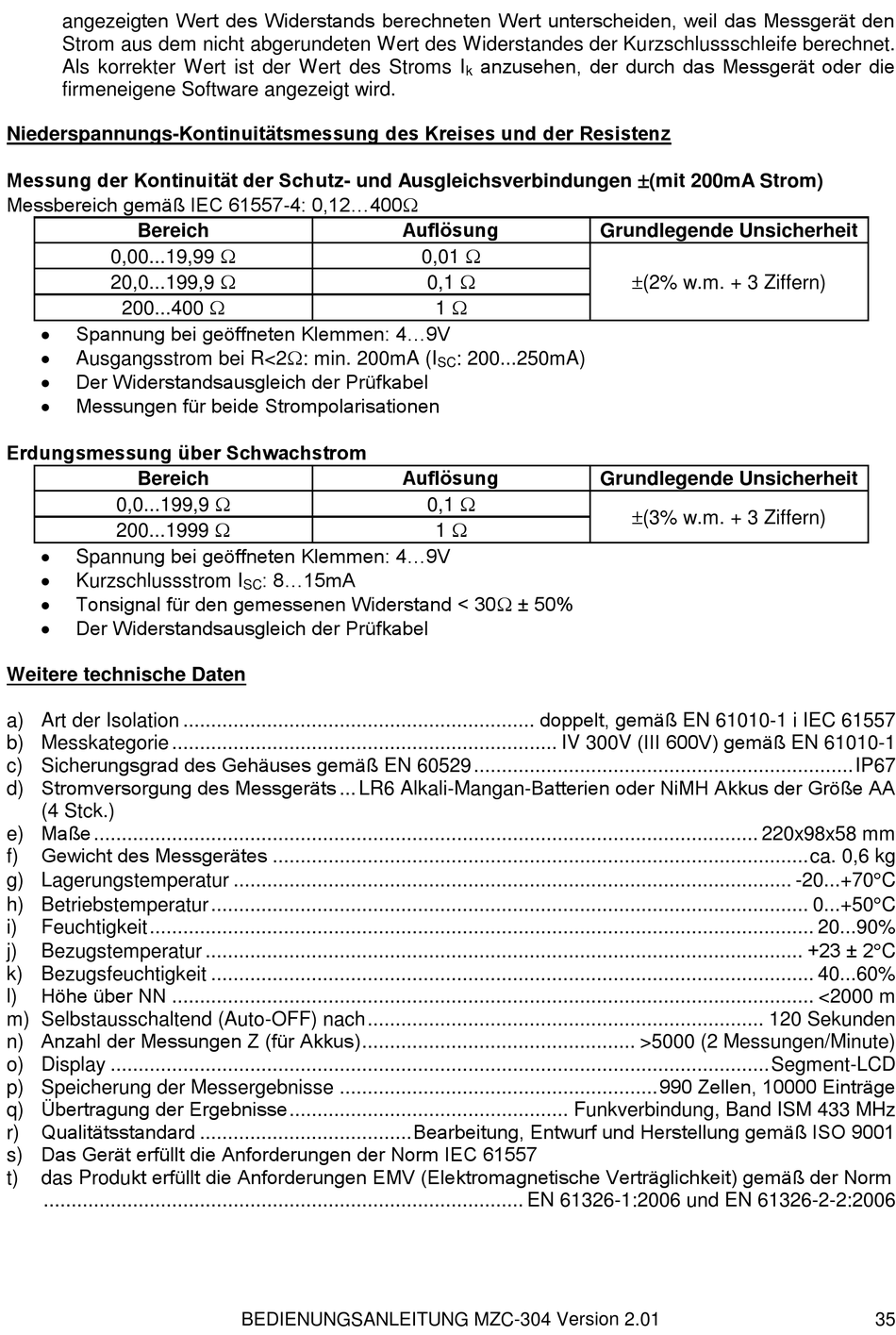

Sonel MZC-304 Bedienungsanleitung Seite 37

angezeigten Wert des Widerstands berechneten Wert unterscheiden, weil das Messgerät den
Strom aus dem nicht abgerundeten Wert des Widerstandes der Kurzschlussschleife berechnet.
Als korrekter Wert ist der Wert des Stroms I
firmeneigene Software angezeigt wird.
Niederspannungs-Kontinuitätsmessung des Kreises und der Resistenz
Messung der Kontinuität der Schutz- und Ausgleichsverbindungen (mit 200mA Strom)
Messbereich gemäß IEC 61557-4: 0,12...400
Bereich
0,00...19,99 
20,0...199,9 
200...400 

Spannung bei geöffneten Klemmen: 4...9V

Ausgangsstrom bei R<2: min. 200mA (I

Der Widerstandsausgleich der Prüfkabel

Messungen für beide Strompolarisationen
Erdungsmessung über Schwachstrom
Bereich
0,0...199,9 
200...1999 

Spannung bei geöffneten Klemmen: 4...9V

Kurzschlussstrom I

Tonsignal für den gemessenen Widerstand < 30 ± 50%

Der Widerstandsausgleich der Prüfkabel
Weitere technische Daten
a) Art der Isolation ............................................................... doppelt, gemäß EN 61010-1 i IEC 61557
b) Messkategorie ..................................................................... IV 300V (III 600V) gemäß EN 61010-1
c) Sicherungsgrad des Gehäuses gemäß EN 60529 .................................................................... IP67
d) Stromversorgung des Messgeräts ... LR6 Alkali-Mangan-Batterien oder NiMH Akkus der Größe AA
(4 Stck.)
e) Maße ....................................................................................................................... 220x98x58 mm
Gewicht des Messgerätes ................................................................................................ ca. 0,6 kg
f)
g) Lagerungstemperatur .................................................................................................... -20...+70C
h) Betriebstemperatur ........................................................................................................... 0...+50C
i) Feuchtigkeit ....................................................................................................................... 20...90%
Bezugstemperatur ........................................................................................................... +23 ± 2C
j)
k) Bezugsfeuchtigkeit ............................................................................................................ 40...60%
Höhe über NN ................................................................................................................... <2000 m
l)
m) Selbstausschaltend (Auto-OFF) nach ....................................................................... 120 Sekunden
n) Anzahl der Messungen Z (für Akkus) ................................................. >5000 (2 Messungen/Minute)
o) Display ...................................................................................................................... Segment-LCD
p) Speicherung der Messergebnisse ......................................................... 990 Zellen, 10000 Einträge
q) Übertragung der Ergebnisse .................................................. Funkverbindung, Band ISM 433 MHz
Qualitätsstandard ...................................... Bearbeitung, Entwurf und Herstellung gemäß ISO 9001
r)
s) Das Gerät erfüllt die Anforderungen der Norm IEC 61557
das Produkt erfüllt die Anforderungen EMV (Elektromagnetische Verträglichkeit) gemäß der Norm
t)
...................................................................................... EN 61326-1:2006 und EN 61326-2-2:2006
Auflösung
Auflösung
: 8...15mA
SC
BEDIENUNGSANLEITUNG MZC-304 Version 2.01
anzusehen, der durch das Messgerät oder die
k
0,01 
0,1 
1 
: 200...250mA)
SC
0,1 
1 
Grundlegende Unsicherheit
(2% w.m. + 3 Ziffern)
Grundlegende Unsicherheit
(3% w.m. + 3 Ziffern)
35
