Weitere Probleme bei der Messung sind analogisch zu denen, die für den Kreis L-PE beschrieben
wurden.
Anmerkungen:
- Die Messung dauert maximal ca. 32 Sekunden. Sie kann durch Drücken der Taste ESC
unterbrochen werden.
- In Installationen, in denen Wechselstromschalter mit einer Nennspannung von 30mA verwendet
werden, kann es dazu kommen, dass die Summe der Leckströme der Installation und des
Messstroms die Ausschaltung des RCDs verursacht. In diesem Fall sollte man versuchen den
Leckstrom des geprüften Netzes zu minimieren (z.B. indem Energieempfänger ausgeschaltet
werden).
Zusatzinformationen, die das Messgerät ausgibt
Fehlermeldungen und Informationen für die Messung im Kreis L-N und L-L.
2.8
Erdungsmessung

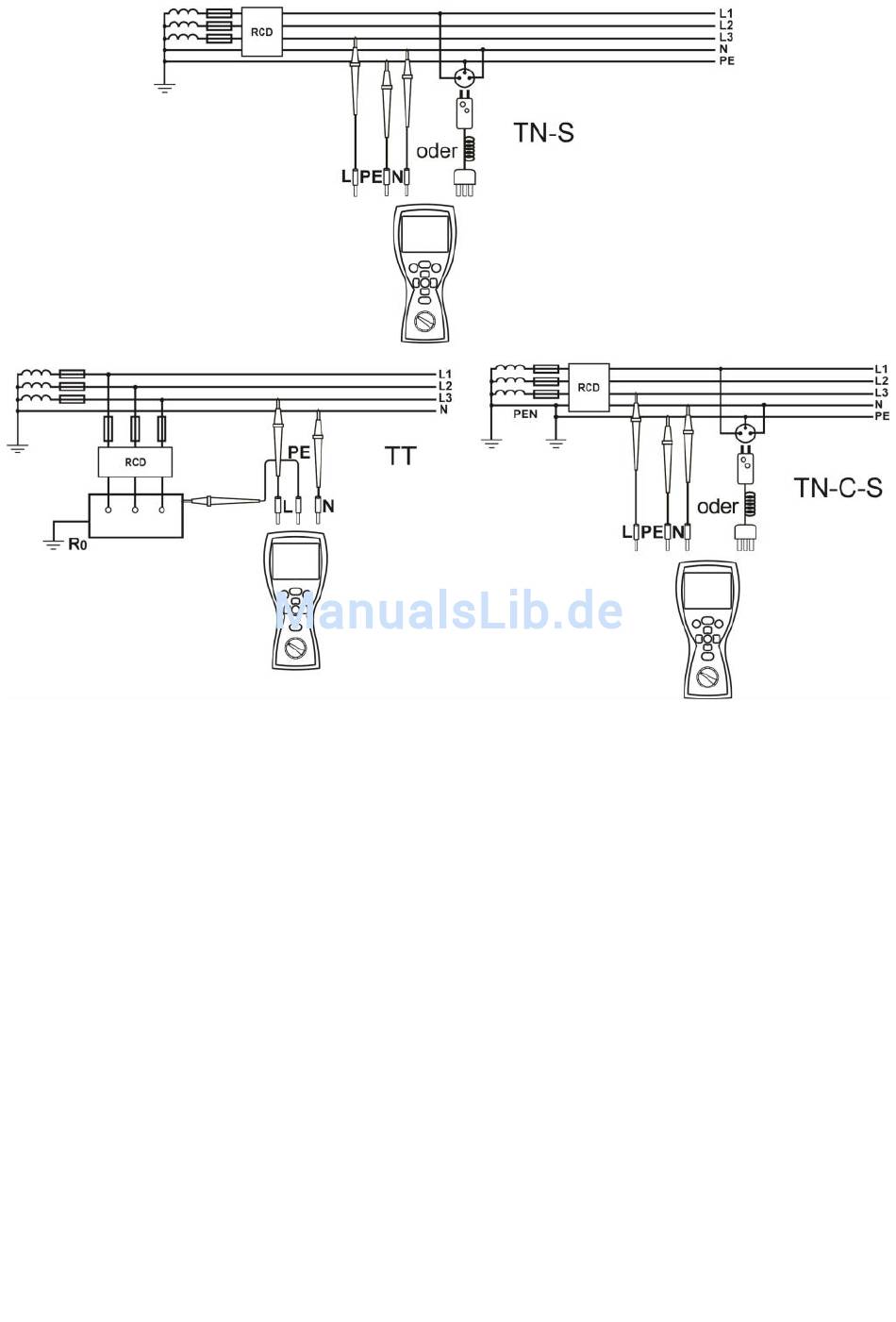

Das Messgerät MZC-304 kann zur Erdungsmessung für Anhaltswerte verwendet werden. Hierfür
wird als Hilfsspannungsquelle, die die Erzeugung eines Messstroms ermöglicht, wird die
Phasenleitung des Netzes verwendet. Wie sie angeschlossen wird bei einer solchen Messung der
Netze TN-C, TN-S und TT, wird auf der Abbildung unten gezeigt.
16
BEDIENUNGSANLEITUNG MZC-304 Version 2.01
