Anmerkungen:
Der Gebrauch von Firmeneigenen Leitungen und die Wahl der entsprechenden Länge,
gewährleistet die Einhaltung der angegebenen Messgenauigkeit.
2.7.2 Der erwartete Kurzschlussstrom
Das Messgerät misst immer die Impedanz und der angezeigte Kurzschlussstrom wird errechnet
aus der Formel:
- Nennspannung des geprüften Netzes, Z
wobei: U
n
Aufgrund der in den Grundeinstellungen gewählten Nennspannung U
Gerät automatisch die Messung bei der Phasenspannung oder Leiterspannung und berücksichtigt
dies in den Berechnungen.
Falls die Spannung des gemessenen Netzes sich außerhalb der Toleranz befindet, ist das
Messgerät nicht im Stande die Nennspannung zu bestimmen, um den Kurzschlussstrom zu
berechnen. In einem solchen Fall werden anstatt des Kurzschlussstroms, horizontale Linien
ausgeblendet. Auf der unten stehenden Abbildung wurden die Spannungsbereiche gezeigt, für die der
Kurzschlussstrom berechnet wird.
10
muss vor der Messung die entsprechende Länge der
Phasenleitung gewählt werden, entsprechend der Länge
des Prüfkabels.

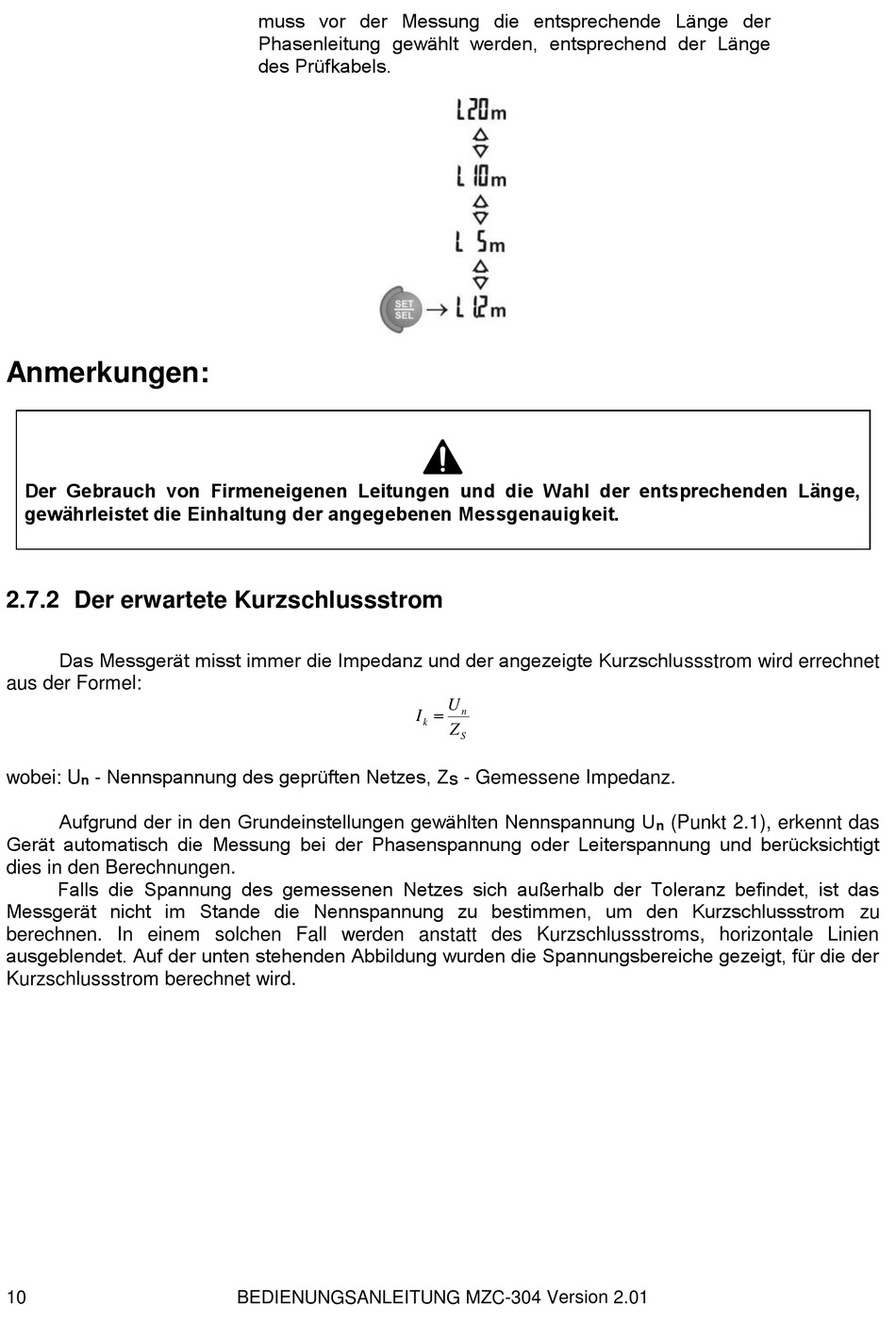

BEDIENUNGSANLEITUNG MZC-304 Version 2.01
U
I
n
k
Z
S
- Gemessene Impedanz.
S
(Punkt 2.1), erkennt das
n
