Erdungsmessung über die 3-Pol-Strom-Spannungsmethode
3.1
Die Standardmethode für Erdungsmessungen ist die 3-Pol-Strom-Spannungsmethode.
Falls erforderlich, die Messspannung gemäß Kap. 2 einstellen.

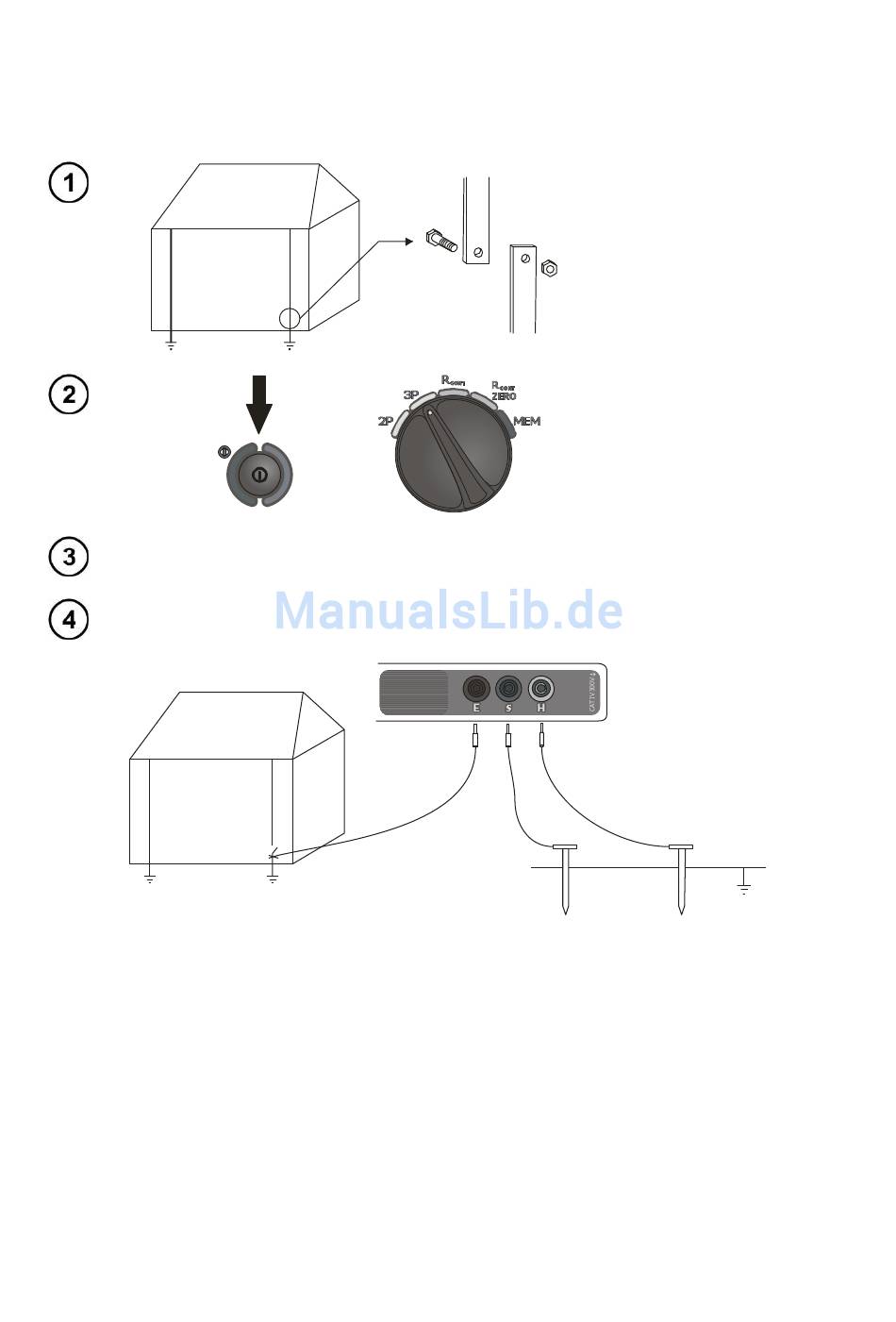

Die Stromelektrode, die in der Erde ist, mit der Buchse H des Messgeräts verbinden.
Die Spannungselektrode, die in der Erde ist, mit der Buchse S des Messgeräts verbinden.
Den geprüften Erder an die Buchse E des Messgeräts anschließen.
Der geprüfte Erder und die Strom- und Spannungselektrode müssen
in einer Linie liegen.
3
Messungen
BEDIENUNGSANLEITUNG MRU-21 Version 1.04
E S H
2,2m
Trennen Sie den Erder
von der Installation des
Objekts.
Schalten Sie das Messgerät
ein.
Drehschalter auf R
E
stellen.
3p
7
