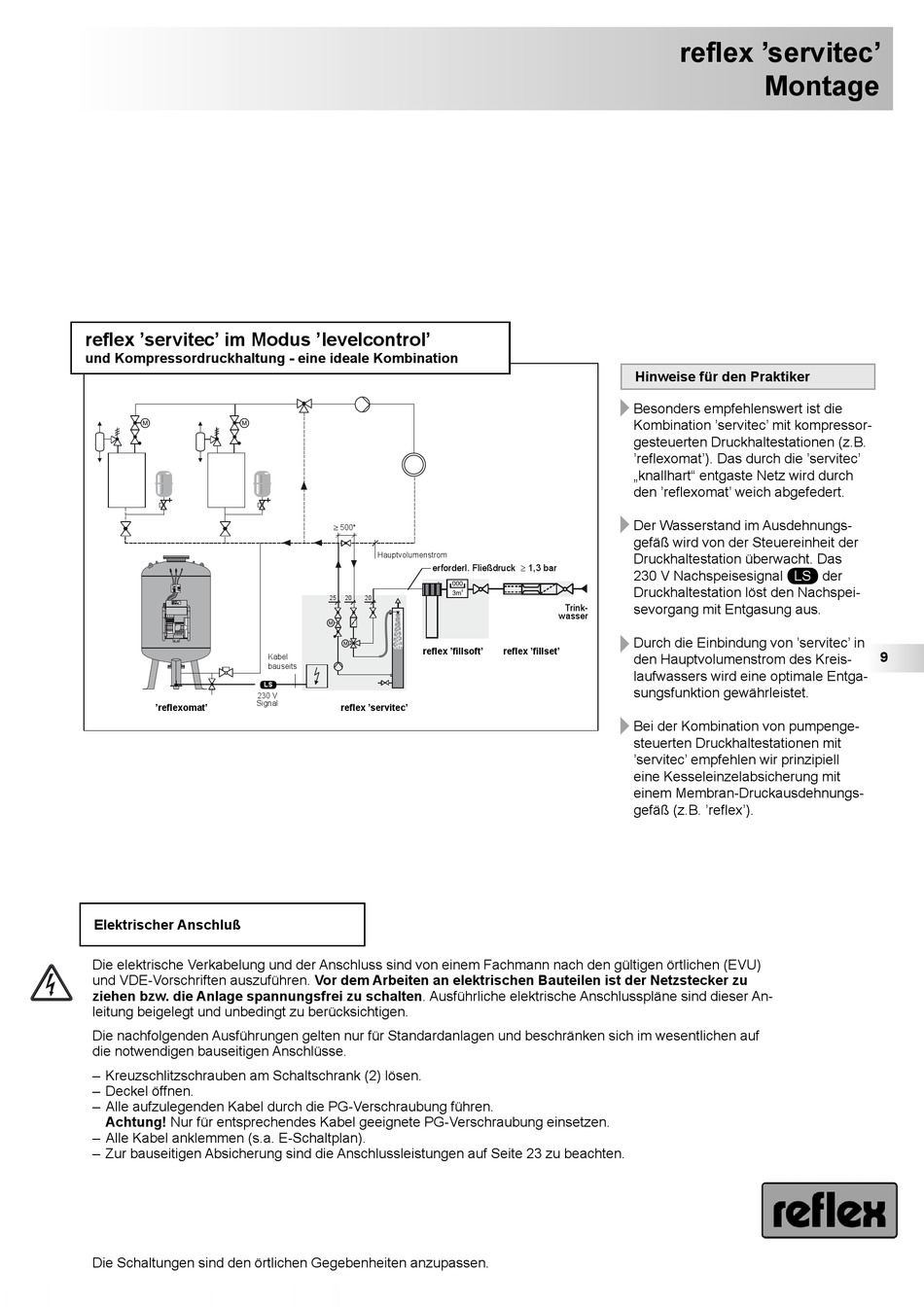

refl ex 'servitec' im Modus 'levelcontrol'
und Kompressordruckhaltung - eine ideale Kombination
230 V
Signal
'reflexomat'
Elektrischer Anschluß
Die elektrische Verkabelung und der Anschluss sind von einem Fachmann nach den gültigen örtlichen (EVU)
und VDE-Vorschriften auszuführen. Vor dem Arbeiten an elektrischen Bauteilen ist der Netzstecker zu
ziehen bzw. die Anlage spannungsfrei zu schalten. Ausführliche elektrische Anschlusspläne sind dieser An-
leitung beigelegt und unbedingt zu berücksichtigen.
Die nachfolgenden Ausführungen gelten nur für Standardanlagen und beschränken sich im wesentlichen auf
die notwendigen bauseitigen Anschlüsse.
– Kreuzschlitzschrauben am Schaltschrank (2) lösen.
– Deckel öffnen.
– Alle aufzulegenden Kabel durch die PG-Verschraubung führen.
Achtung! Nur für entsprechendes Kabel geeignete PG-Verschraubung einsetzen.
– Alle Kabel anklemmen (s.a. E-Schaltplan).
– Zur bauseitigen Absicherung sind die Anschlussleistungen auf Seite 23 zu beachten.
Die Schaltungen sind den örtlichen Gegebenheiten anzupassen.
 500*
Hauptvolumenstrom
erforderl. Fließdruck  1,3 bar
25 20 20
reflex 'fillsoft'
Kabel
bauseits
LS
reflex 'servitec'
Hinweise für den Praktiker
Besonders empfehlenswert ist die
Kombination 'servitec' mit kompressor-
gesteuerten Druckhaltestationen (z.B.
'reflexomat'). Das durch die 'servitec'
„knallhart" entgaste Netz wird durch
den 'reflexomat' weich abgefedert.
Der Wasserstand im Ausdehnungs-
gefäß wird von der Steuereinheit der
Druckhaltestation überwacht. Das
230 V Nachspeisesignal
Druckhaltestation löst den Nachspei-
sevorgang mit Entgasung aus.
Trink-
wasser
Durch die Einbindung von 'servitec' in
reflex 'fillset'
den Hauptvolumenstrom des Kreis-
laufwassers wird eine optimale Entga-
sungsfunktion gewährleistet.
Bei der Kombination von pumpenge-
steuerten Druckhaltestationen mit
'servitec' empfehlen wir prinzipiell
eine Kesseleinzelabsicherung mit
einem Membran-Druckausdehnungs-
gefäß (z.B. 'reflex').
reflex 'servitec'
Montage
LS der
