6.3

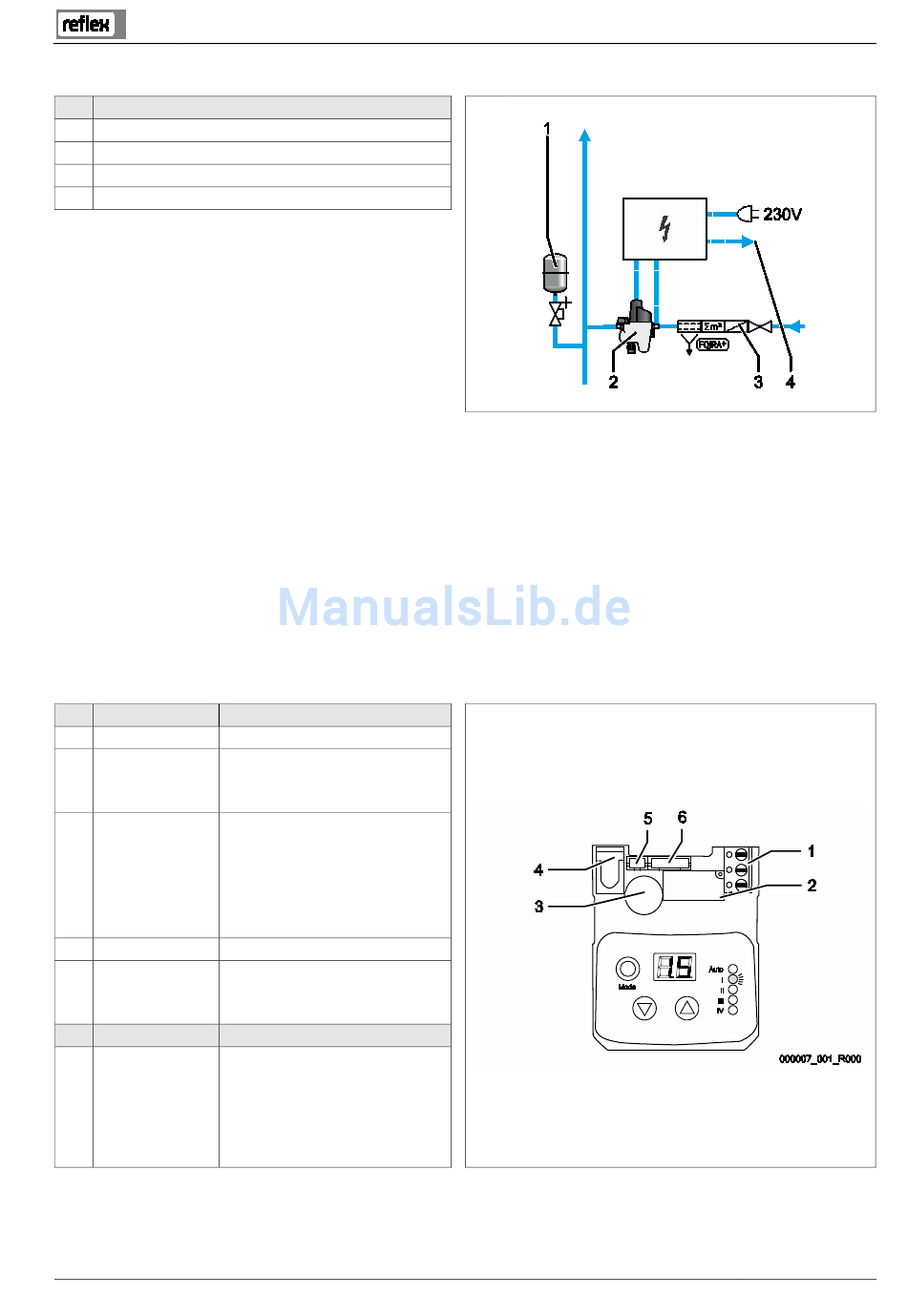

Schaltschema

Nr. Bezeichnung
1 Membran-Druckausdehnungsgefäß
2 Fillcontrol Nachspeisearmatur
3 Kontaktwasserzähler
4 Sammelstörung
6.4

Elektrischer Anschluss

Die Spannungsversorgung des Gerätes ist werkseitig vorbereitet:
• Netzteil für Steckdose.
• Stecker für Klinkenbuchse.
Gehen Sie wie folgt vor:
1. Führen Sie die elektrische Verkabelung von einem Fachmann nach den gültigen örtlichen (EVU) und VDE-Vorschriften aus.
2. Stellen Sie bauseits eine Steckdose mit einer Spannungsversorgung von 230 Volt für den Anschluss sicher.
– Berücksichtigen Sie den Klemmenplan, siehe Kapitel 6.5 "Klemmenplan" auf Seite 15.
6.5

Klemmenplan

Nr. Bezeichnung Belegung (von links nach rechts)
1 Relais
2 Drucksensor - PH •
Connector 3-polig
•
•
3 Motor, •
Mikroschalter, •
Batterie - PH •
Connector 6-polig
•
•
•
4 Signalgeber
5 Drucksensor - PH •
Connector 3-polig
•
•
Nr. Bezeichnung Belegung (von oben nach unten)
6 Potenzialfreie •
Sammelstörmeldu
ng / Klemme 3-
polig
•
•
Versorgung Drucksensor
Masse Drucksensor
Signal Drucksensor
+Pol Batterie
Masse Batterie
Masse Motor
Versorgung Motor
Mikroschalter
Mikroschalter
Versorgung Drucksensor
Masse Drucksensor
Signal Drucksensor
Schaltbrücke (im Normalbetrieb
Brücke zwischen 1+2, im
Fehlerfall zwischen 2+3)
Wurzel
Umschalter zur Umkehrung der
Funktion der Schalter 1+2
