3.11.4

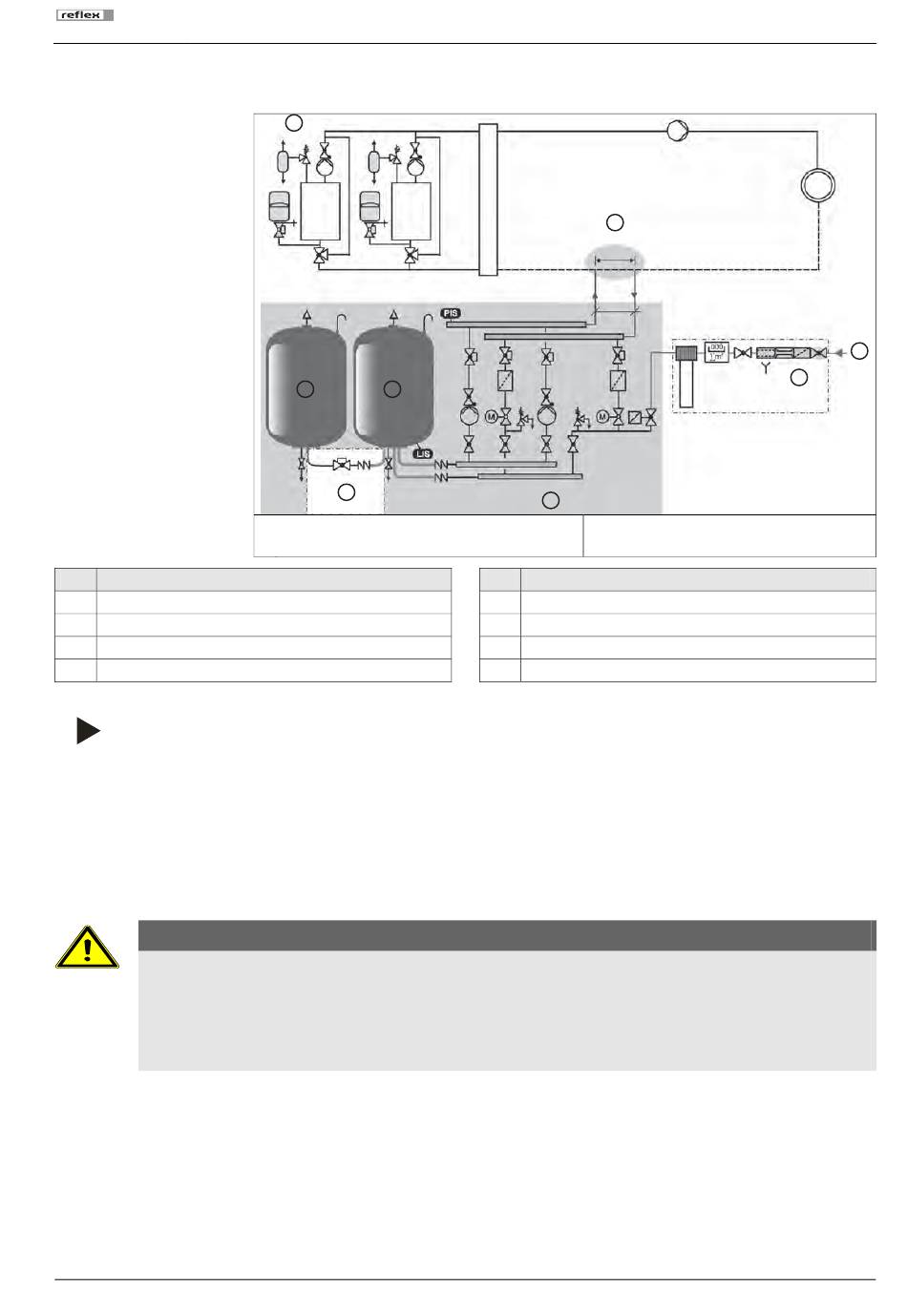

Reflex Variomat 2-2 in einer Mehrkesselanlage, Vorlauf > 100 °C, Nachspeisung über Enthärtungsanlage
Dimensionierung der
1)
Ausdehnungsleitungen
» Reflex-Checkliste für
Druckhaltesysteme
Nr.
Bauteil
1
Reflex ET Entspannungstopf
3
VF Folgegefäß
5
Verrohrung bauseits
7
Reflex Fillset
Hinweis für den Praktiker!
Bei Wasseraufbereitungsanlagen wird Reflex Fillset mit Systemtrenner und Wasserzähler vor der Enthärtungsanlage installiert.
Bei Mehrkesselanlagen Einzelabsicherung mit Reflex vorsehen.
Mehrere VF Folgegefäße können angeschlossen werden.
Alle Schaltungen sind den örtlichen Gegebenheiten anzupassen.
3.12
Elektrischer Anschluss
Gefahr – Elektrische Spannung
•
Lebensgefahr / Schwere gesundheitliche Schäden -- Elektrische Spannung
–
Vor dem Arbeiten an elektrischen Bauteilen ist die Anlage spannungsfrei zu schalten.
–
Ausführliche elektrische Anschlusspläne sind dieser Anleitung beigelegt und unbedingt zu berücksichtigen.
–
Die elektrische Verkabelung und der Anschluss sind von einem Fachmann nach den gültigen örtlichen (EVU)
und VDE-Vorschriften auszuführen.
Die nachfolgenden Ausführungen gelten nur für Standardanlagen und beschränken sich im Wesentlichen auf die notwendigen
bauseitigen Anschlüsse.
–
2 Kreuzschlitzschrauben am Schaltschrank lösen
–
Deckel öffnen
–
Alle aufzulegenden Kabel durch die Kabelverschraubung führen Achtung! Nur für entsprechendes Kabel geeignete
Kabelverschraubung einsetzen
–
Alle Kabel an klemmen (s. a. nachfolgend und E-Schaltplan)
1
'reflex'
3
4
5
Anlagaenabsicherung Druck halten, entgasen
und nachspeisen.
Variomat — 2014-04-17
2
≥ 500
P
Ü
1)
NS
6
Anschluss der Nachspeisung über den
chemischer Wasseraufbereitung
Nr.
Bauteil
2
Einbindung schmutzfrei
4
VG Grundgefäß
6
Variomat 2-2
8
Trinkwasser
Montage
t
≤ 70 ° C
R
8
7
Deutsch — 19
