reflex 'servitec'
Allgemeines

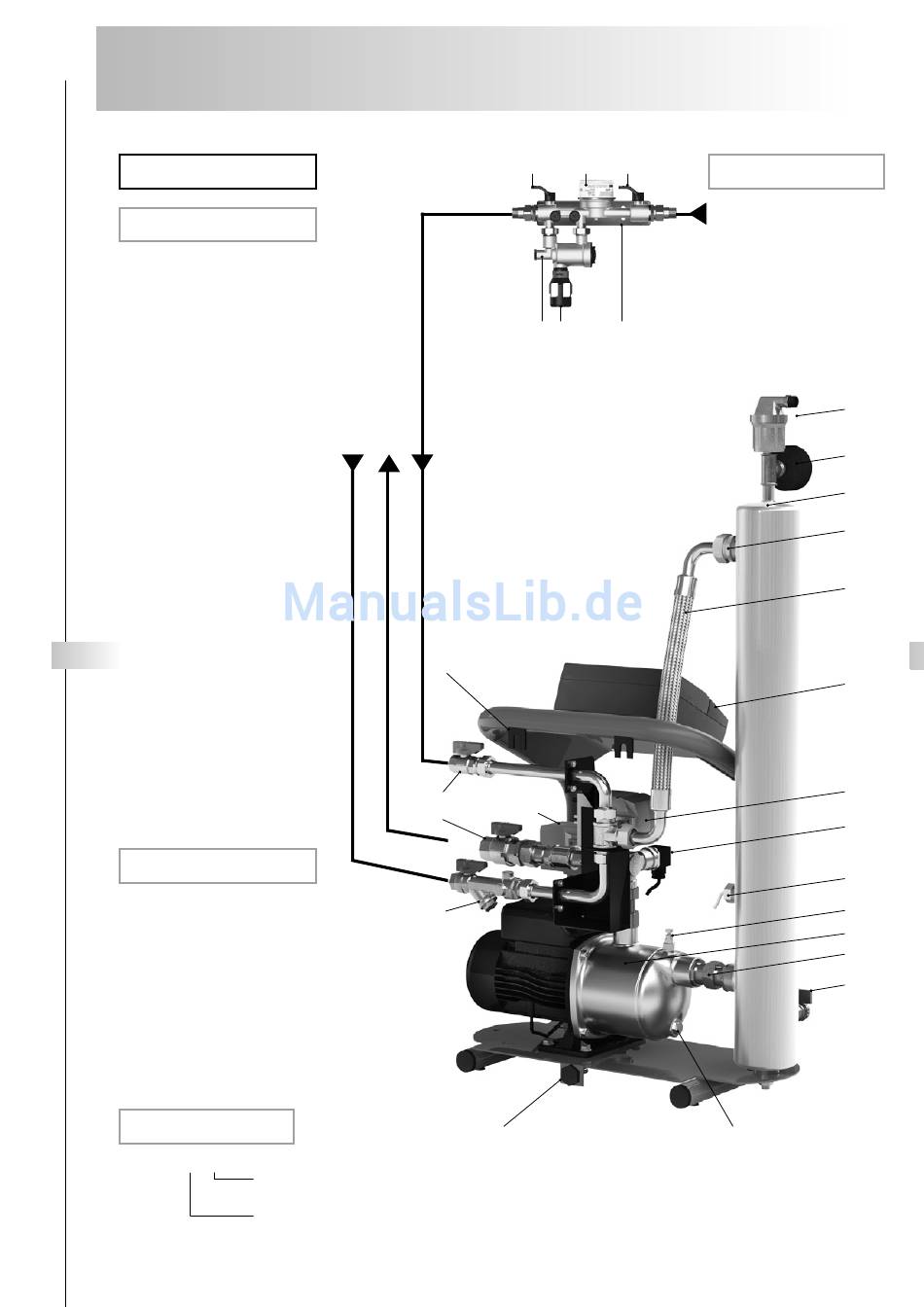

Übersichtsdarstellung
'servitec' Steuereinheit
1 Kugelhahn
2 Druckmessumformer
3 2-Wege Motorkugelhahn mit Überströmfunktion
4 3-Wege Motorkugelhahn (Nachspeisung)
5 Kugelhahn mit integriertem Schmutzfänger
6 Kugelhahn
7 Entleerungsschraube - Pumpe
8 Entlüftungsschraube - Pumpe
9 Pumpe
10 Schaltschrank IP 54
11 Druckanschluss mit Düse
12 Verbindungsschlauch
13 Wassermangelschalter
14 Sauganschluss
3
nur für 'servitec 35':
15 Wandhalterung
16 Distanzhalter
'servitec' Sprührohr
17 Vakuummeter
18 Vakuum-Sprührohr
19 Füll- und Entleerungshahn
20 Peilrohrentgasung
Typenschlüssel
'servitec' 60 / gl
gl - Ausführung für Wasser-Glykol-Gemische
bis 50% Glykolanteil (nur für 'servitec ...'/gl)
Pumpengröße
E
P NS
Ü
15
6
3
1
5
16
A E
B C D
reflex 'servitec 35'
reflex 'fillset' (Option)
A Wasserzähler
B Rückflußverhinderer
C Ablauftrichter
D Wandhalterung
E Absperrung
20
17
18
11
12
10
4
2
13
8
9
14
19
7
