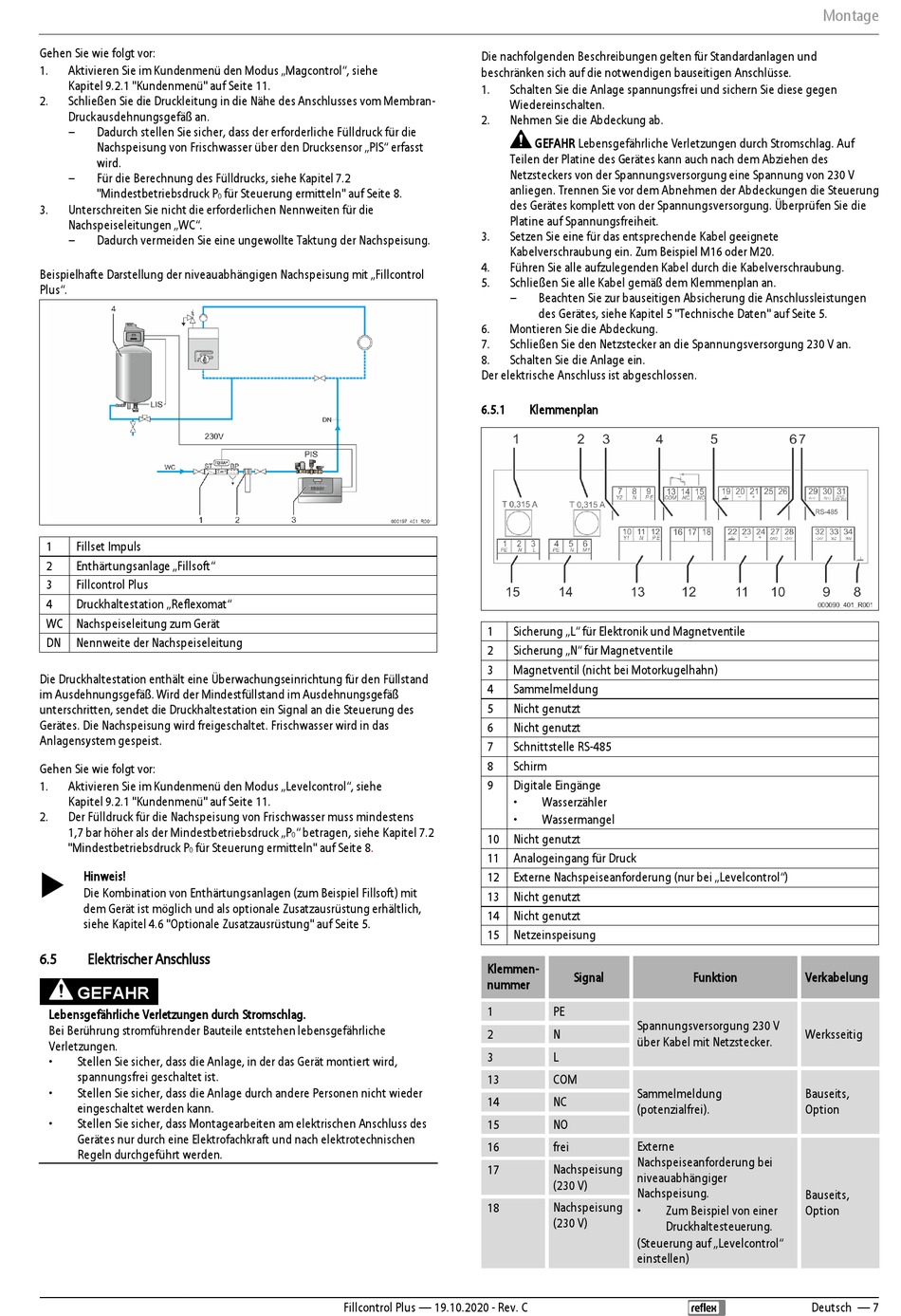

Gehen Sie wie folgt vor:
1. Aktivieren Sie im Kundenmenü den Modus „Magcontrol", siehe
Kapitel 9.2.1 "Kundenmenü" auf Seite 11.
2. Schließen Sie die Druckleitung in die Nähe des Anschlusses vom Membran-
Druckausdehnungsgefäß an.
– Dadurch stellen Sie sicher, dass der erforderliche Fülldruck für die
Nachspeisung von Frischwasser über den Drucksensor „PIS" erfasst
wird.
– Für die Berechnung des Fülldrucks, siehe Kapitel 7.2
"Mindestbetriebsdruck P
3. Unterschreiten Sie nicht die erforderlichen Nennweiten für die
Nachspeiseleitungen „WC".
– Dadurch vermeiden Sie eine ungewollte Taktung der Nachspeisung.
Beispielhafte Darstellung der niveauabhängigen Nachspeisung mit „Fillcontrol
Plus".
1 Fillset Impuls
2 Enthärtungsanlage „Fillsoft"
3 Fillcontrol Plus
4 Druckhaltestation „Reflexomat"
WC Nachspeiseleitung zum Gerät
DN Nennweite der Nachspeiseleitung
Die Druckhaltestation enthält eine Überwachungseinrichtung für den Füllstand
im Ausdehnungsgefäß. Wird der Mindestfüllstand im Ausdehnungsgefäß
unterschritten, sendet die Druckhaltestation ein Signal an die Steuerung des
Gerätes. Die Nachspeisung wird freigeschaltet. Frischwasser wird in das
Anlagensystem gespeist.
Gehen Sie wie folgt vor:
1. Aktivieren Sie im Kundenmenü den Modus „Levelcontrol", siehe
Kapitel 9.2.1 "Kundenmenü" auf Seite 11.
2. Der Fülldruck für die Nachspeisung von Frischwasser muss mindestens
1,7 bar höher als der Mindestbetriebsdruck „P
"Mindestbetriebsdruck P für Steuerung ermitteln" auf Seite
0
 Hinweis!
Die Kombination von Enthärtungsanlagen (zum Beispiel Fillsoft) mit
dem Gerät ist möglich und als optionale Zusatzausrüstung erhältlich,
siehe Kapitel 4.6 "Optionale Zusatzausrüstung" auf Seite 5.
6.5

Elektrischer Anschluss

GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
• Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird,
spannungsfrei geschaltet ist.
• Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
• Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach elektrotechnischen
Regeln durchgeführt werden.
für Steuerung ermitteln" auf Seite 8.
0
" betragen, siehe Kapitel 7.2
0
8.
Fillcontrol Plus — 19.10.2020 - Rev. C
Die nachfolgenden Beschreibungen gelten für Standardanlagen und
beschränken sich auf die notwendigen bauseitigen Anschlüsse.
1. Schalten Sie die Anlage spannungsfrei und sichern Sie diese gegen
Wiedereinschalten.
2. Nehmen Sie die Abdeckung ab.
GEFAHR Lebensgefährliche Verletzungen durch Stromschlag. Auf
Teilen der Platine des Gerätes kann auch nach dem Abziehen des
Netzsteckers von der Spannungsversorgung eine Spannung von 230 V
anliegen. Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung
des Gerätes komplett von der Spannungsversorgung. Überprüfen Sie die
Platine auf Spannungsfreiheit.
3. Setzen Sie eine für das entsprechende Kabel geeignete
Kabelverschraubung ein. Zum Beispiel M16 oder M20.
4. Führen Sie alle aufzulegenden Kabel durch die Kabelverschraubung.
5. Schließen Sie alle Kabel gemäß dem Klemmenplan an.
– Beachten Sie zur bauseitigen Absicherung die Anschlussleistungen
des Gerätes, siehe Kapitel 5 "Technische Daten" auf Seite 5.
6. Montieren Sie die Abdeckung.
7. Schließen Sie den Netzstecker an die Spannungsversorgung 230 V an.
8. Schalten Sie die Anlage ein.
Der elektrische Anschluss ist abgeschlossen.
6.5.1

Klemmenplan

1 Sicherung „L" für Elektronik und Magnetventile
2 Sicherung „N" für Magnetventile
3 Magnetventil (nicht bei Motorkugelhahn)
4 Sammelmeldung
5 Nicht genutzt
6 Nicht genutzt
7 Schnittstelle RS-485
8 Schirm
9 Digitale Eingänge
• Wasserzähler
• Wassermangel
10 Nicht genutzt
11 Analogeingang für Druck
12 Externe Nachspeiseanforderung (nur bei „Levelcontrol")
13 Nicht genutzt
14 Nicht genutzt
15 Netzeinspeisung
Klemmen-
Signal
nummer
1 PE
Spannungsversorgung 230 V
2 N
über Kabel mit Netzstecker.
3 L
13 COM
Sammelmeldung
14 NC
(potenzialfrei).
15 NO
16 frei Externe
Nachspeiseanforderung bei
Nachspeisung
17
niveauabhängiger
(230 V)
Nachspeisung.
18 Nachspeisung
•
(230 V)
(Steuerung auf „Levelcontrol"
einstellen)
Montage
Funktion Verkabelung
Werksseitig
Bauseits,
Option
Bauseits,
Zum Beispiel von einer Option
Druckhaltesteuerung.
Deutsch — 7
