reflex 'servitec'
Montage - Erstinbetriebnahme

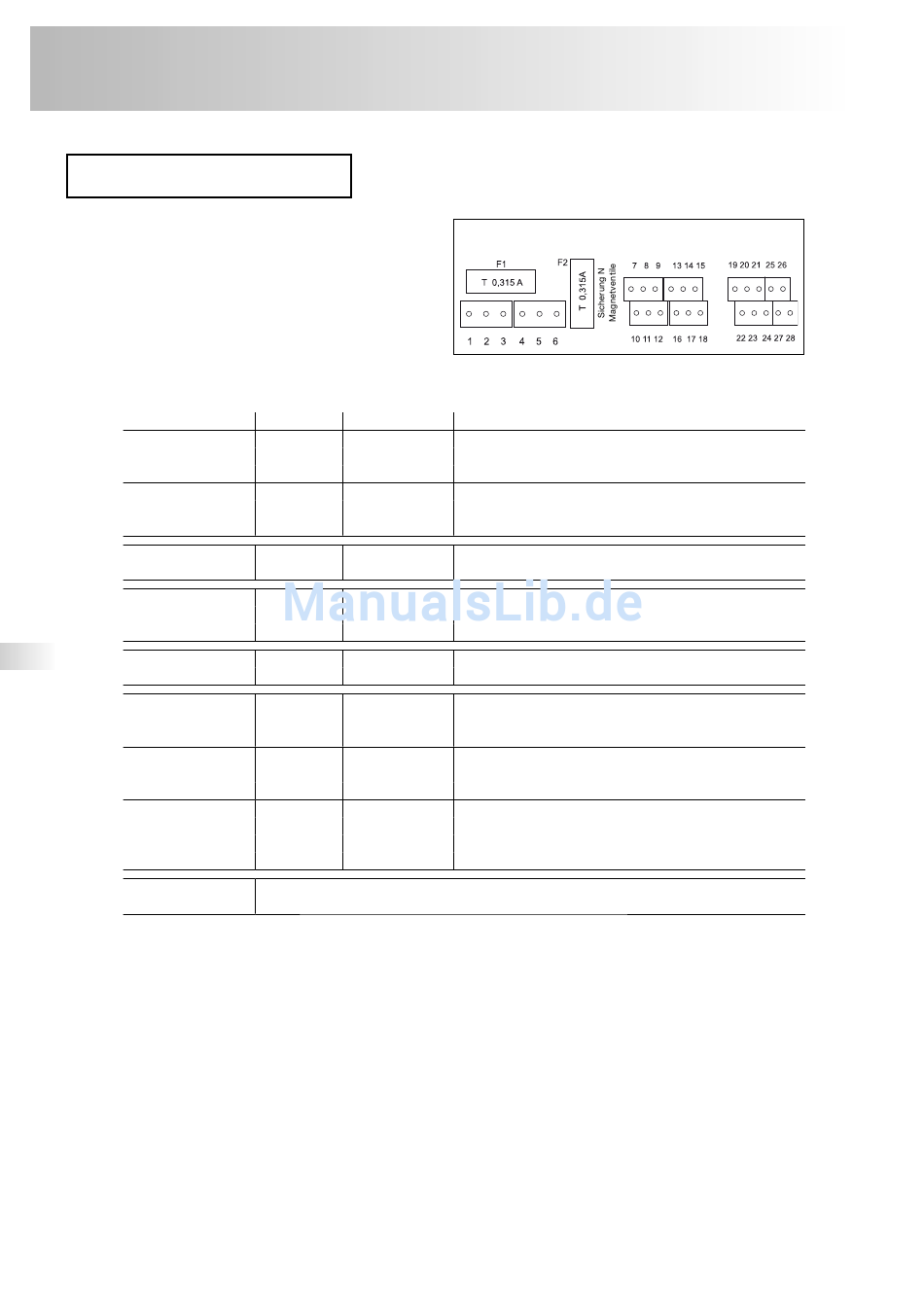

Übersicht Klemmplan auf der Platine
'servitec 35 - 95'
Bezeichnung
Einspeisung
(230 V)
Pumpe 1 (9)
(230 V)
Nachspeisung (4)
(230 V)
Sammelmeldung
(potentialfrei)
10
Externe Nachspei-
seansteuerung
Wassermangel-
schalter (13)
Trockenlaufschutz
Druckmess-
umformer (2)
Motorkugelhahn (3)
(Überströmfunktion)
Schnittstelle
RS-485
Externes Nachspeisesignal nur für 'servitec' im Modus 'levelcontrol'
Verwendung in Anlagen mit einer pumpen- oder kompressorgesteuerten Druckhaltung. Die Ansteuerung der Nachspei-
sung bei 'servitec levelcontrol' erfolgt über ein externes Signal:
– Steuerkabel für die Nachspeisung durch entsprechende Verschraubung führen (M16 oder M20).
– Kabel auflegen (siehe oben).
Wenn alle Anschlüsse hergestellt wurden, Schaltschrank schließen, die Schrauben des Gehäuses wieder
anziehen und die Spannungsversorgung herstellen. Im Display erscheint die Anlagenversion.
Die 'servitec' Steuerung ist für die Erstinbetriebnahme bereit.
Klemme Signal
1 PE
2 N
3 L
4 PE
5 N
6 M1
10 Y1
(Kabel Nr.2)
11 N
(Kabel Nr.1)
13 COM
14 NC
15 NO
17
Nachsp. (230 V)
18
Nachsp. (230 V)
20 - Niveau
21 + Niveau
22 PE
23 - Druck
24 + Druck
25 0-10 V
(Kabel Nr.3)
26 0-10 V
(Kabel Nr.5)
27 GND
(Kabel Nr.1)
28 +24 V
(Kabel Nr.2)
Bei den Anlagen 'servitec 35' bis 'servitec 95' ist die Schnittstelle
nur zum Programmupdate vorgesehen.
Sicherung L
Elektronik und
Magnetventile
Hinweise
'servitec' ist fertig verkabelt mit Schukostecker
ist aufgelegt
ist aufgelegt
bauseits verkabeln (optional)
nur bei 'servitec levelcontrol'
potenzialfreier Eingang für ext. Nachspeisesignal
Kabel des Wassermangelschalters durch die M20-2-
fach Verschraubung führen und an die Klemmen 20
und 21 anschließen. Es ist keine Polung zu beachten.
ist aufgelegt
ist aufgelegt
