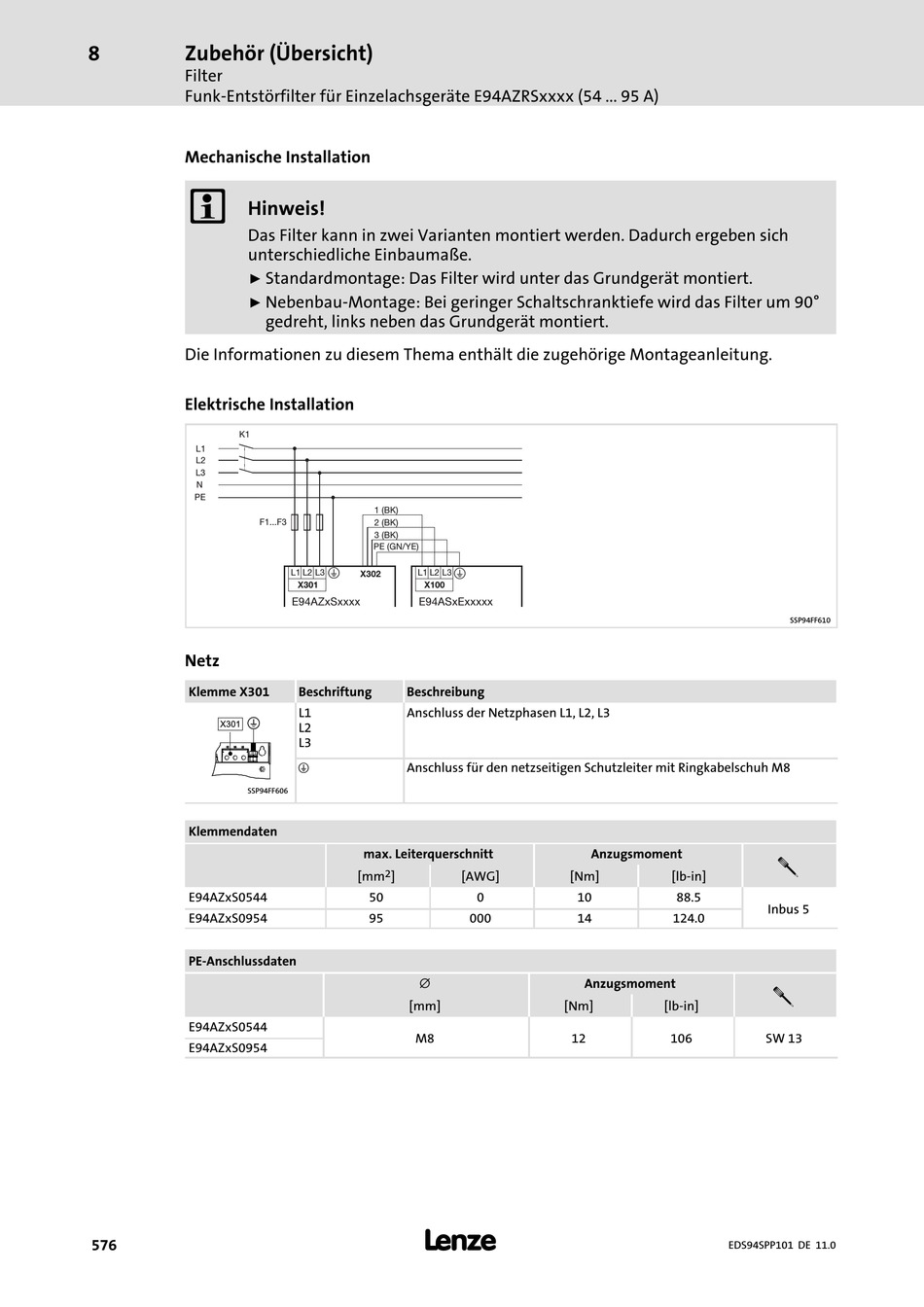

8
Zubehör (Übersicht)
Filter
Funk−Entstörfilter für Einzelachsgeräte E94AZRSxxxx (54 ... 95 A)
Mechanische Installation
)
Hinweis!
Das Filter kann in zwei Varianten montiert werden. Dadurch ergeben sich
unterschiedliche Einbaumaße.
ƒ
ƒ
Die Informationen zu diesem Thema enthält die zugehörige Montageanleitung.
Elektrische Installation
K1
L1
L2
L3
N
PE
F1...F3
Netz
Klemme X301
SSP94FF606
Klemmendaten
E94AZxS0544
E94AZxS0954
PE−Anschlussdaten
E94AZxS0544
E94AZxS0954
576
Standardmontage: Das Filter wird unter das Grundgerät montiert.
Nebenbau−Montage: Bei geringer Schaltschranktiefe wird das Filter um 90°
gedreht, links neben das Grundgerät montiert.
1 (BK)
2 (BK)
3 (BK)
PE (GN/YE)
+
X302
L1
L2
L3
L1
L2
X301
X100
E94AZxSxxxx
E94ASxExxxxx
Beschriftung
Beschreibung
L1
Anschluss der Netzphasen L1, L2, L3
L2
L3
+
Anschluss für den netzseitigen Schutzleiter mit Ringkabelschuh M8
max. Leiterquerschnitt
2
[mm
]
50
95
Æ
[mm]
M8
l
+
L3
Anzugsmoment
[AWG]
[Nm]
0
10
000
14
Anzugsmoment
[Nm]
12
SSP94FF610
!
[lb−in]
88.5
Inbus 5
124.0
!
[lb−in]
106
SW 13
EDS94SPP101 DE 11.0
