4

Mechanische Installation

4.1

Abmessungen

Befestigungsraster
Wir empfehlen zur Befestigung der Geräte ein M5−Gewindelochraster in die
Montageplatte einzubringen. Durch diese Vorbereitung sind die Geräte einfach
zu befestigen. Die Gerätegrößen 1, 2, ... n sind so direkt anreihbar.

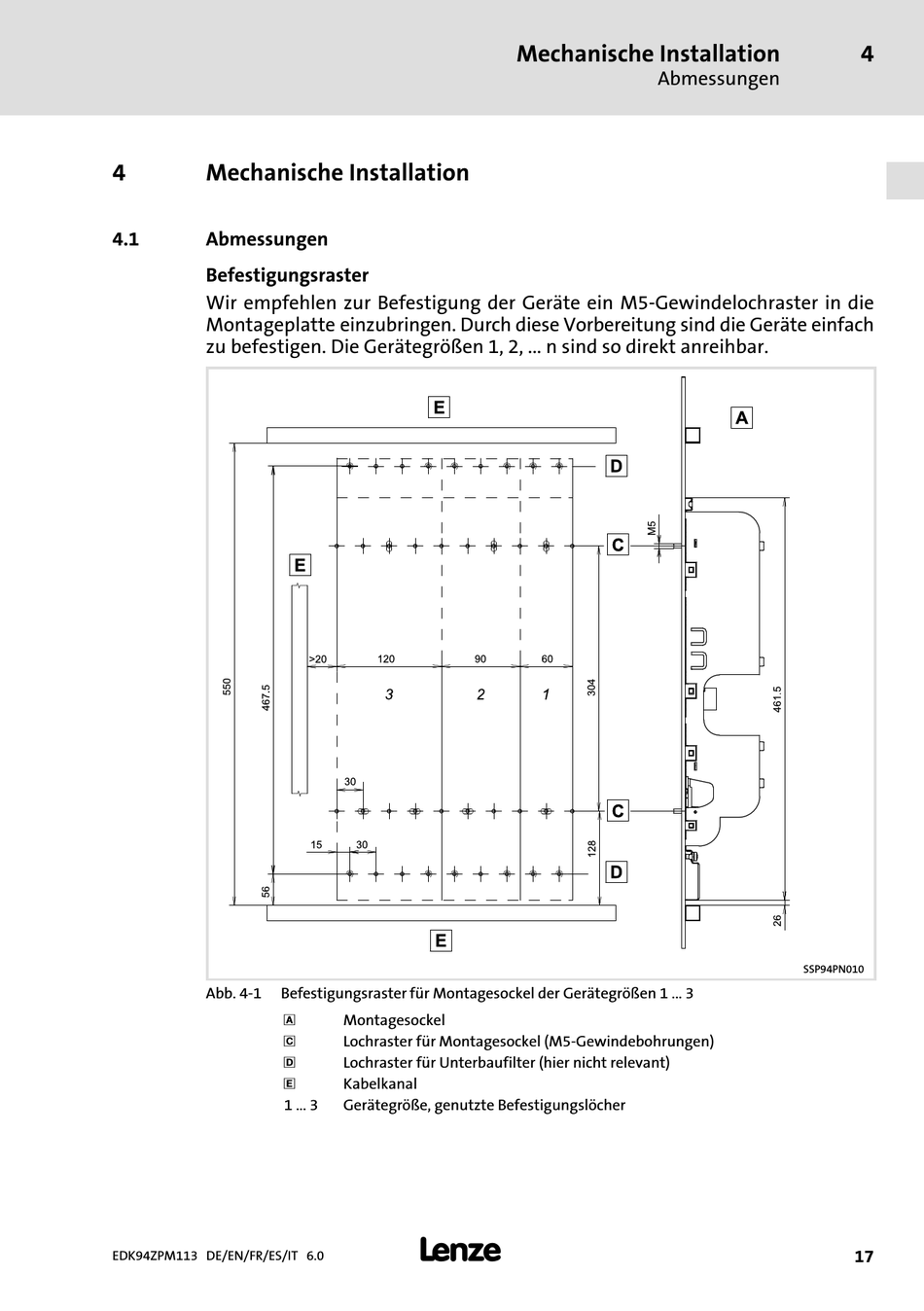

Abb. 4−1 Befestigungsraster für Montagesockel der Gerätegrößen 1 ... 3
0
2
3
4
1 ... 3
EDK94ZPM113 DE/EN/FR/ES/IT 6.0
Mechanische Installation
Montagesockel
Lochraster für Montagesockel (M5−Gewindebohrungen)
Lochraster für Unterbaufilter (hier nicht relevant)
Kabelkanal
Gerätegröße, genutzte Befestigungslöcher
l
Abmessungen
SSP94PN010
4
17
