Aufbau und Funktion
E-Hand-Schweißen
5.3.6
Fugenhobeln
Beim Fugenhobeln brennt zwischen einer Kohleelektrode und dem Werkstück ein Lichtbogen welcher
dieses bis zur Schmelzflüssigkeit erhitzt. Dabei wird die flüssige Schmelze mit Druckluft ausgeblasen.
Zum Fugenhobeln werden spezielle Elektrodenhalter mit Pressluftanschluss und Kohleelektroden
benötigt.
5.3.7

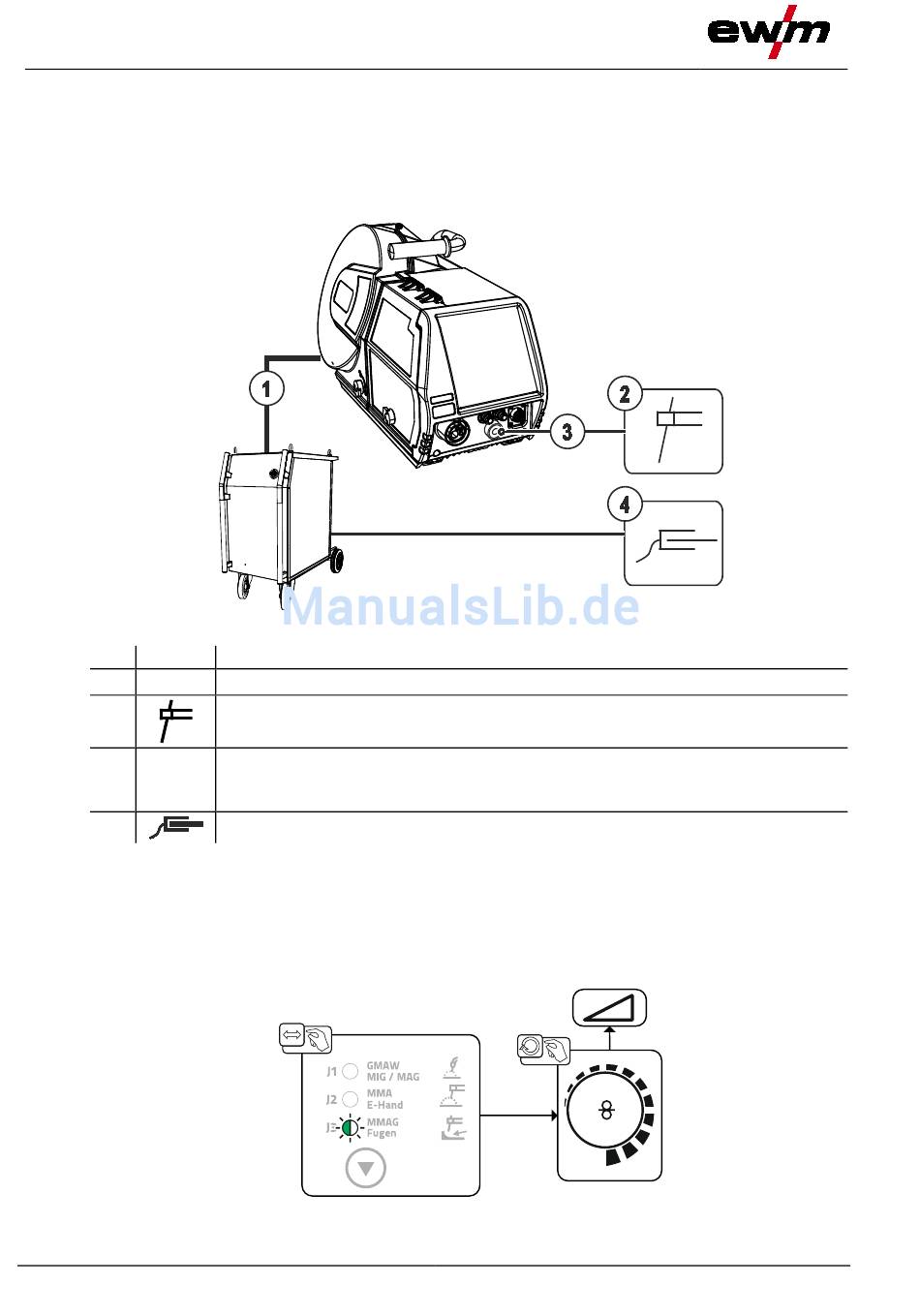

Anschluss Fugenhobel und Werkstückleitung
Pos. Symbol
1
2
3
4
•
Kabelstecker des Fugenhobels in die Anschlussbuchse, Schweißstrom (Drahtvorschubgerät)
einstecken und durch Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „-" (Schweißgerät) stecken
und durch Rechtsdrehung verriegeln.
5.3.8
Schweißaufgabenanwahl
32
Beschreibung
0
Zwischenschlauchpaket
Fugenhobel
Anschlussbuchse Schweißstrom (variantenabhängig: drive 4X MMA)
Schweißstrompotential des Schweißbrenneranschlusses zum E-Hand-Schweißen bzw.
Fugenhobeln
Werkstück
Abbildung 5-23
Abbildung 5-24
099-005401-EW500
04.01.2017
