Mig/Mag-Sonderbrenner; Umschaltung Zwischen Push/Pull- Und Zwischenantrieb; Schweißaufgabenanwahl; E-Hand-Schweißen Oder Fugenhobeln - EWM Drive 4 Basic S Betriebsanleitung

Inhaltsverzeichnis

Werbung

5.4.4

MIG/MAG-Sonderbrenner

5.4.4.1

Umschaltung zwischen Push/Pull- und Zwischenantrieb

Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von sachkundi-
gen, befähigten Personen repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen!
Gefahren durch nicht durchgeführte Prüfung nach dem Umbau!
Vor Wiederinbetriebnahme muss eine „Inspektion und Prüfung während des Betriebes"
entsprechend IEC / DIN EN 60974-4 „Lichtbogen-Schweißeinrichtungen - Inspektion und
Prüfung während des Betriebes" durchgeführt werden!
Prüfung nach IEC / DIN EN 60974-4 durchführen!
Die Stecker befinden sich direkt auf der Platine M3.7X.
Stecker
auf X24
auf X23
5.4.5
Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
5.5
E-Hand-Schweißen oder Fugenhobeln
5.5.1
Anschluss Elektrodenhalter / Fugenhobel und Werkstückleitung
Pos. Symbol
1
2
099-005593-EW500
10.01.2022
Funktion
Betrieb mit Push/Pull-Schweißbrenner (ab Werk)
Betrieb mit Zwischenantrieb
Beschreibung
0
Elektrodenhalter
Fugenhobel
Zusätzliche Systemdokumente beachten!
E-Hand-Schweißen oder Fugenhobeln
WARNUNG

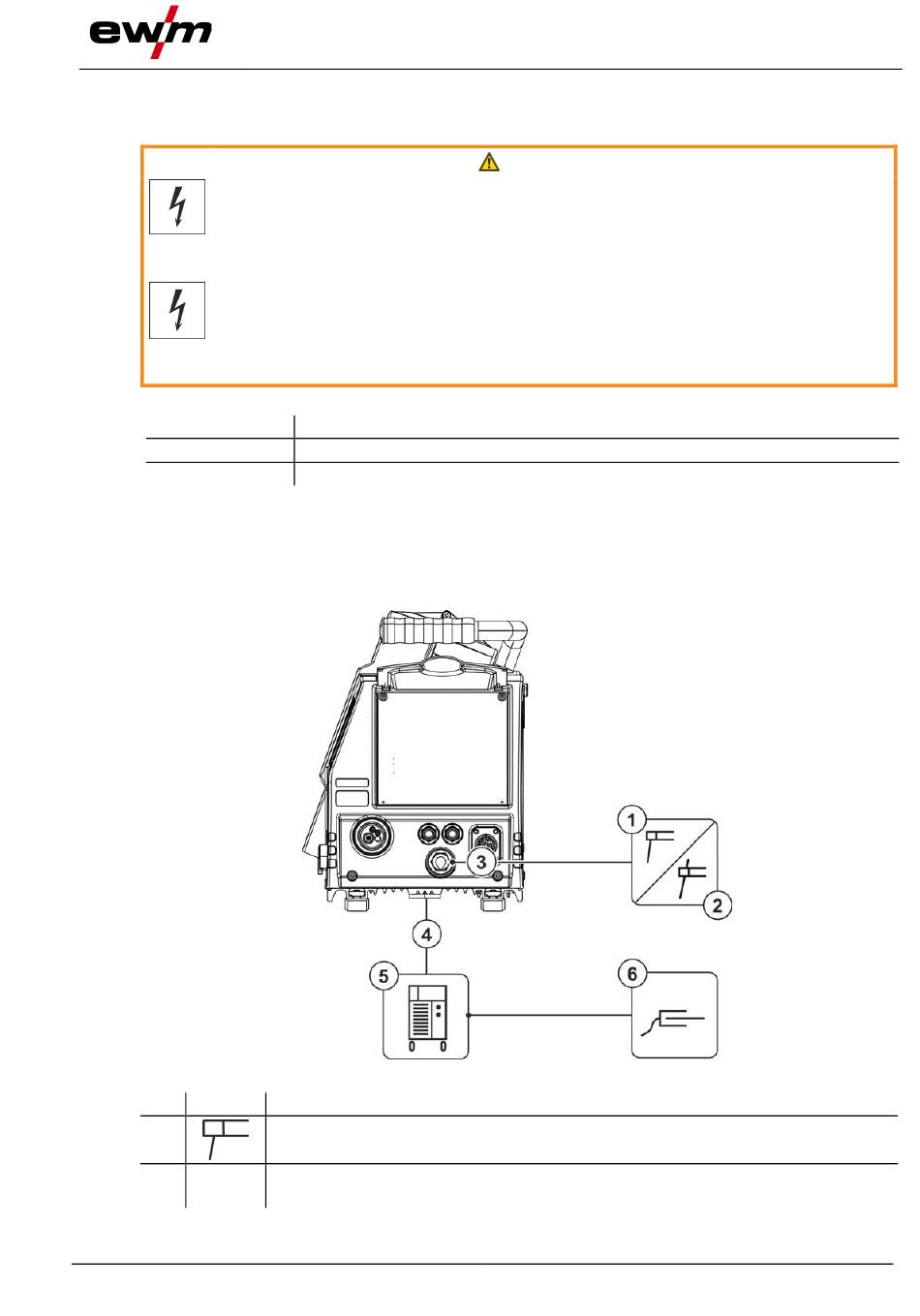

Abbildung 5-19
Aufbau und Funktion
35
