Fugenhobeln; Anschluss Fugenhobel Und Werkstückleitung - EWM Taurus 355 Basic TKM Betriebsanleitung

Aufbau und Funktion

Fugenhobeln

5.4 Fugenhobeln
5.4.1 Anschluss Fugenhobel und Werkstückleitung
Dokumentationen aller System- bzw. Zubehörkomponenten lesen und beachten!
Beim Fugenhobeln brennt zwischen einer Kohleelektrode und dem Werkstück ein Lichtbogen welcher
dieses bis zur Schmelzflüssigkeit erhitzt. Dabei wird die flüssige Schmelze mit Druckluft ausgeblasen.
Zum Fugenhobeln werden spezielle Elektrodenhalter mit Pressluftanschluss und Kohleelektroden benö-
tigt.
Pos. Symbol
1
2
3
4
• Kabelstecker von Fugenhobel und Werkstückleitung in die anwendungsabhängige Schweißstrom-
buchse einstecken und durch Rechtsdrehung verriegeln. Die entsprechende Polarität richtet sich nach
der Angabe des Elektrodenherstellers auf der Elektrodenverpackung.
44
Beschreibung 0
Fugenhobel
Zusätzliche Systemdokumente beachten!
Anschlussbuchse, Schweißstrom „+"
Werkstück
Anschlussbuchse, Schweißstrom „-"

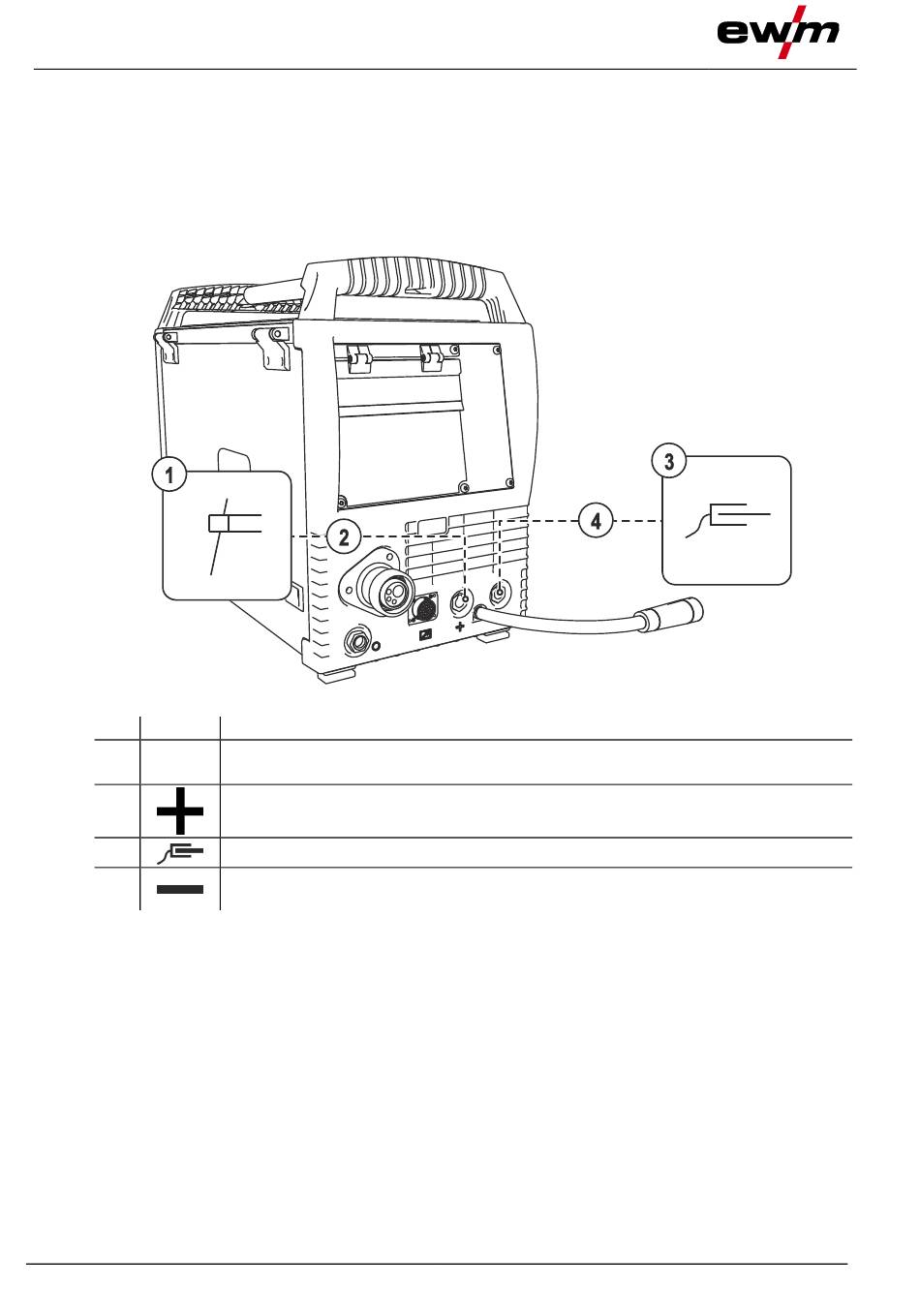

Abbildung 5-32
