Gerätebeschreibung - Schnellübersicht

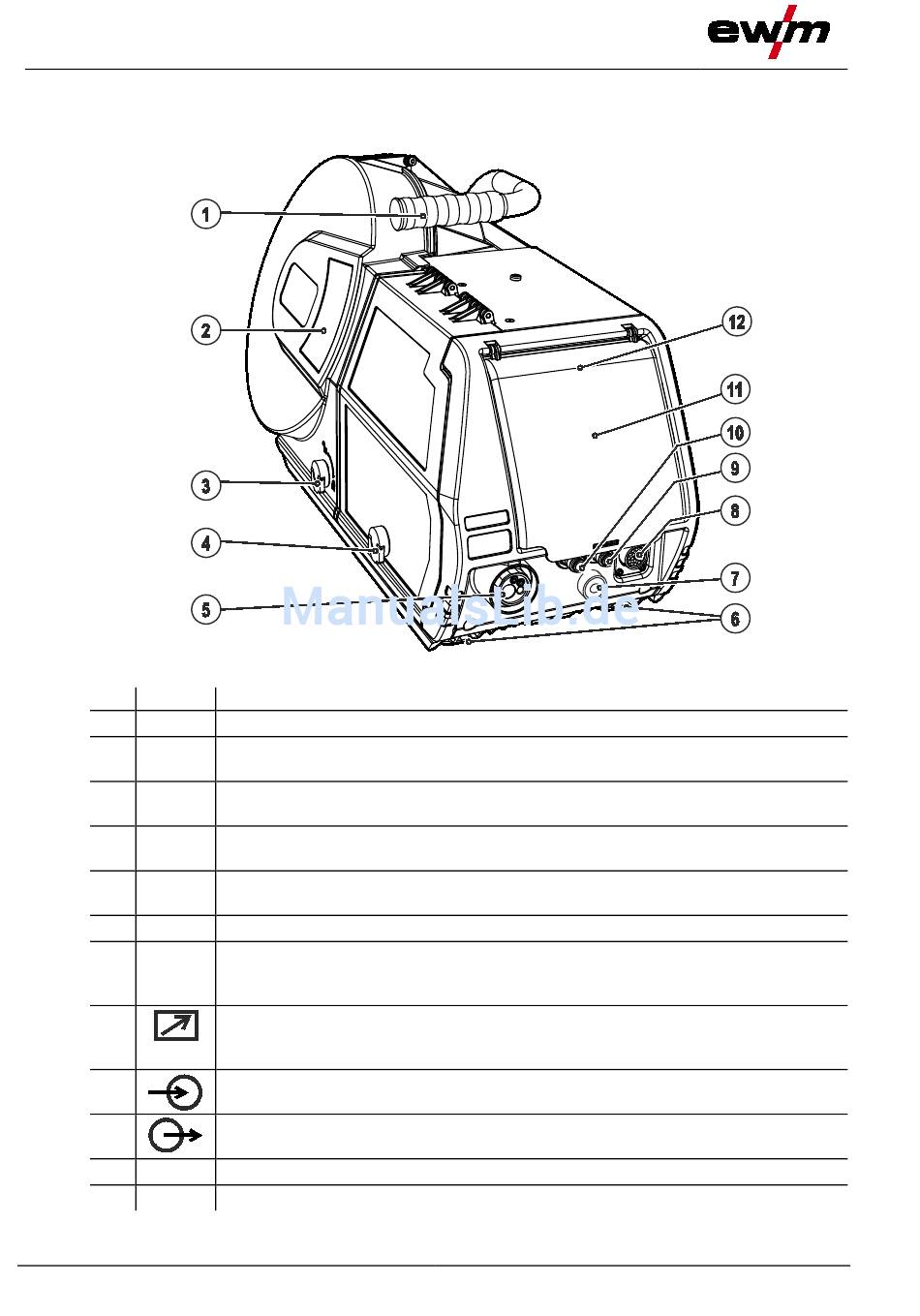

Frontansicht
4
Gerätebeschreibung - Schnellübersicht
4.1
Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
10
Beschreibung
0
Transportgriff
Sichtfenster Drahtspule
Kontrolle Drahtvorrat
Drehverschluss
Verriegelung der Schutzklappe, Drahtrolle
Drehverschluss
Verriegelung der Schutzklappe, Drahtvorschubantrieb
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Gleitschienen
Anschlussbuchse Schweißstrom (variantenabhängig: drive 4X MMA)
Schweißstrompotential des Schweißbrenneranschlusses zum E-Hand-Schweißen bzw.
Fugenhobeln
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Gerätesteuerung > siehe Kapitel 4.4
Schutzklappe, Gerätesteuerung > siehe Kapitel 4.4
Abbildung 4-1
099-005401-EW500
04.01.2017
