Aufbau und Funktion
Transport und Aufstellen
5.1.5
Anschluss Zwischenschlauchpaket
Verletzungsgefahr durch elektrischen Strom!
Die Erdungsleitung des Zwischenschlauchpaketes darf nicht am Schweiß- oder
Drahtvorschubgerät angeschlossen werden!
•
Erdungsleitung entfernen oder ins Schlauchpaket zurückschieben!
Pos. Symbol
1
2
3
4
5
6
7
8
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und mit Sicherungsgurt
wie in der Abbildung dargestellt befestigen.
•
Kabelbuchse Schweißstrom auf „Anschlussstecker Schweißstrom" stecken und durch Rechtsdrehen
verriegeln.
•
Überwurfmutter der Schutzgasleitung am Anschlussnippel G¼" anschließen.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 19-polig stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
18
Beschreibung
0
Stromquelle
Zusätzliche Systemdokumente beachten!
Zwischenschlauchpaket
Sicherungsgurt
Zugentlastung Zwischenschlauchpaket
Anschlussstecker, Schweißstrom Stromquelle
Schweißstromverbindung zwischen Stromquelle und Drahtvorschubgerät
Anschlussnippel G¼", Schutzgasanschluss
Anschlussbuchse 19-polig (analog)
Anschluss Steuerleitung Drahtvorschubgerät
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
VORSICHT

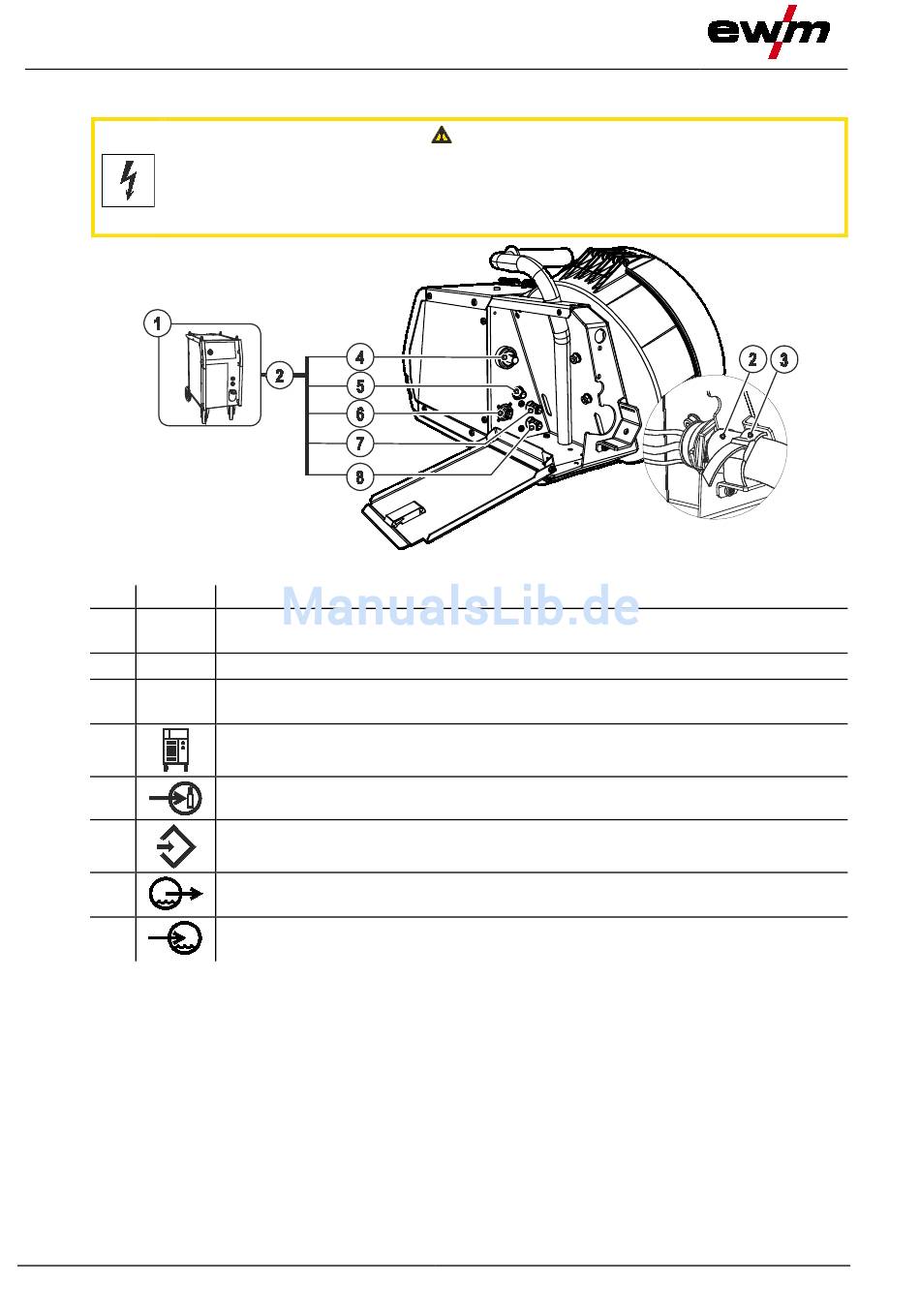

Abbildung 5-5
099-005401-EW500
04.01.2017
