5.2
MIG/MAG-Schweißen
5.2.1
Anschluss Schweißbrenner
Geräteschäden durch unsachgemäß angeschlossene Kühlmittelleitungen!
Bei nicht sachgemäß angeschlossenen Kühlmittelleitungen oder der Verwendung eines
gasgekühlten Schweißbrenners wird der Kühlmittelkreislauf unterbrochen und es können
Geräteschäden auftreten.
•
Alle Kühlmittelleitungen ordnungsgemäß anschließen!
•
Schlauchpaket und Brennerschlauchpaket komplett ausrollen!
•
Maximale Schlauchpaketlänge beachten > siehe Kapitel 9.
•
Bei Verwendung eines gasgekühlten Schweißbrenners, Kühlmittelkreislauf mit einer
Schlauchbrücke herstellen > siehe Kapitel 5.1.3.2.
Ab Werk ist der Eurozentralanschluss mit einem Kapillarrohr für Schweißbrenner mit
Drahtführungsspirale ausgestattet. Wird ein Schweißbrenner mit Drahtführungsseele verwendet,
muss umgerüstet werden!
•
Schweißbrenner mit Drahtführungsseele > mit Führungsrohr betreiben!
•
Schweißbrenner mit Drahtführungsspirale > mit Kapillarrohr betreiben!
Entsprechend Drahtelektrodendurchmesser und Drahtelektrodenart muss entweder eine
Drahtführungsspirale oder Drahtführungsseele mit passendem Innendurchmesser im
Schweißbrenner eingesetzt werden!
Empfehlung:
•
Zum Schweißen harter, unlegierter Drahtelektroden (Stahl) Drahtführungsspirale Stahl verwenden.
•
Zum Schweißen harter, hochlegierter Drahtelektroden (CrNi) Drahtführungsspirale Chrom Nickel
verwenden.
•
Zum Schweißen oder Löten weicher Drahtelektroden, hochlegierter Drahtelektroden oder
Aluminiumwerkstoffen eine Drahtführungsseele, z.B. Kunststoff- oder Teflonseele verwenden.

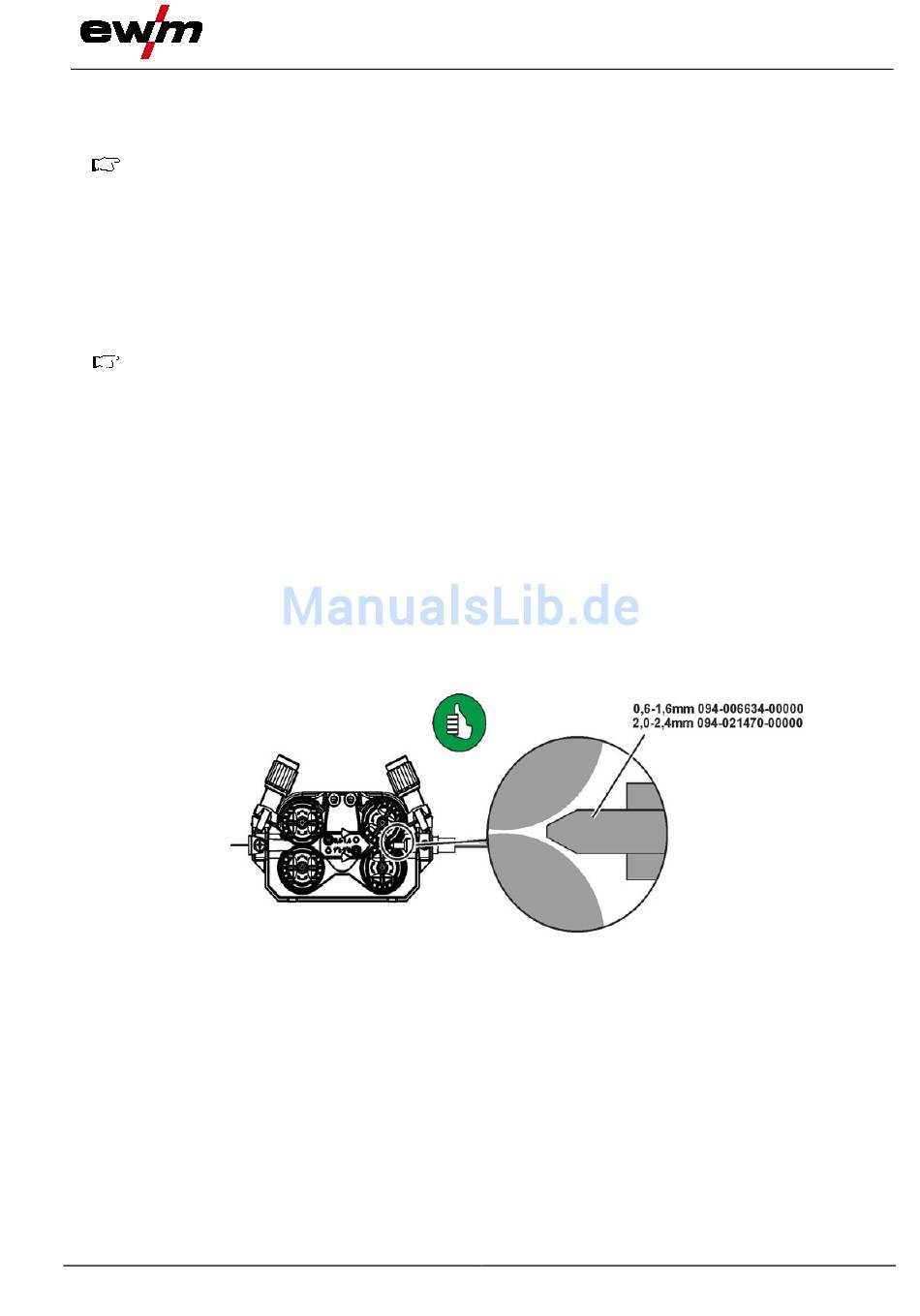

Vorbereitung zum Anschluss von Schweißbrennern mit Drahtführungsspirale:
•
Eurozentralanschluss auf korrekten Sitz des Kapillarrohrs hin prüfen!
099-005401-EW500
04.01.2017
Aufbau und Funktion
Abbildung 5-9
MIG/MAG-Schweißen
21
