4.2
Rückansicht
Pos. Symbol
1
2
3
4
5
6
7
8
099-005401-EW500
04.01.2017
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Anschlussstecker, Schweißstrom Stromquelle
Schweißstromverbindung zwischen Stromquelle und Drahtvorschubgerät
Anschlussnippel G¼", Schutzgasanschluss
Anschlussbuchse 19-polig (analog)
Anschluss Steuerleitung Drahtvorschubgerät
Schutzklappe
Aufnahmepunkt Drehdorn
Das Drahtvorschubgerät wird mit diesem Aufnahmepunkt auf den Drehdorn der
Stromquelle aufgesetzt, um das horizontale Schwenken des Gerätes zu ermöglichen.
Zugentlastung Zwischenschlauchpaket
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf

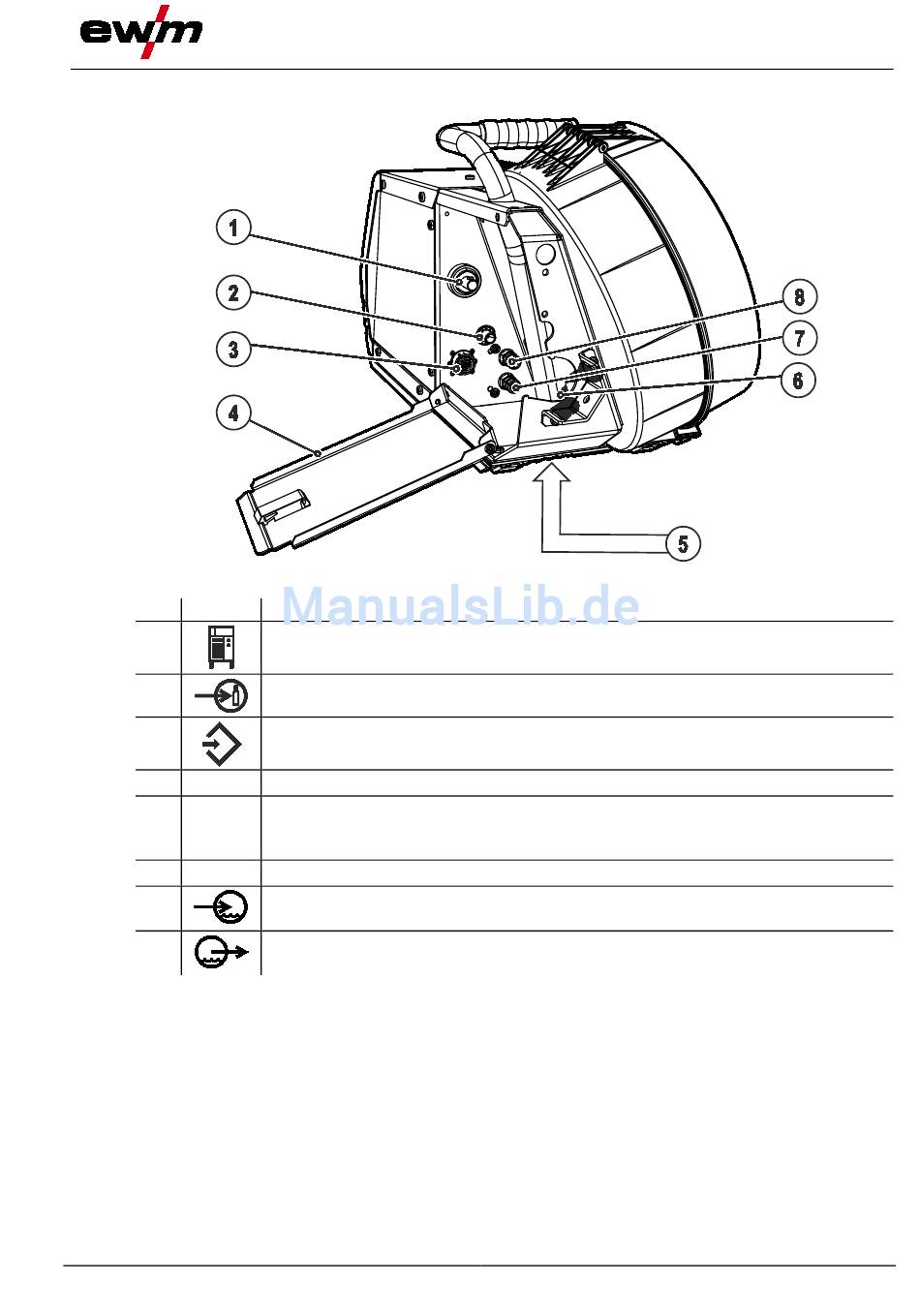

Abbildung 4-2
Rückansicht
11
