Gerätebeschreibung - Schnellübersicht

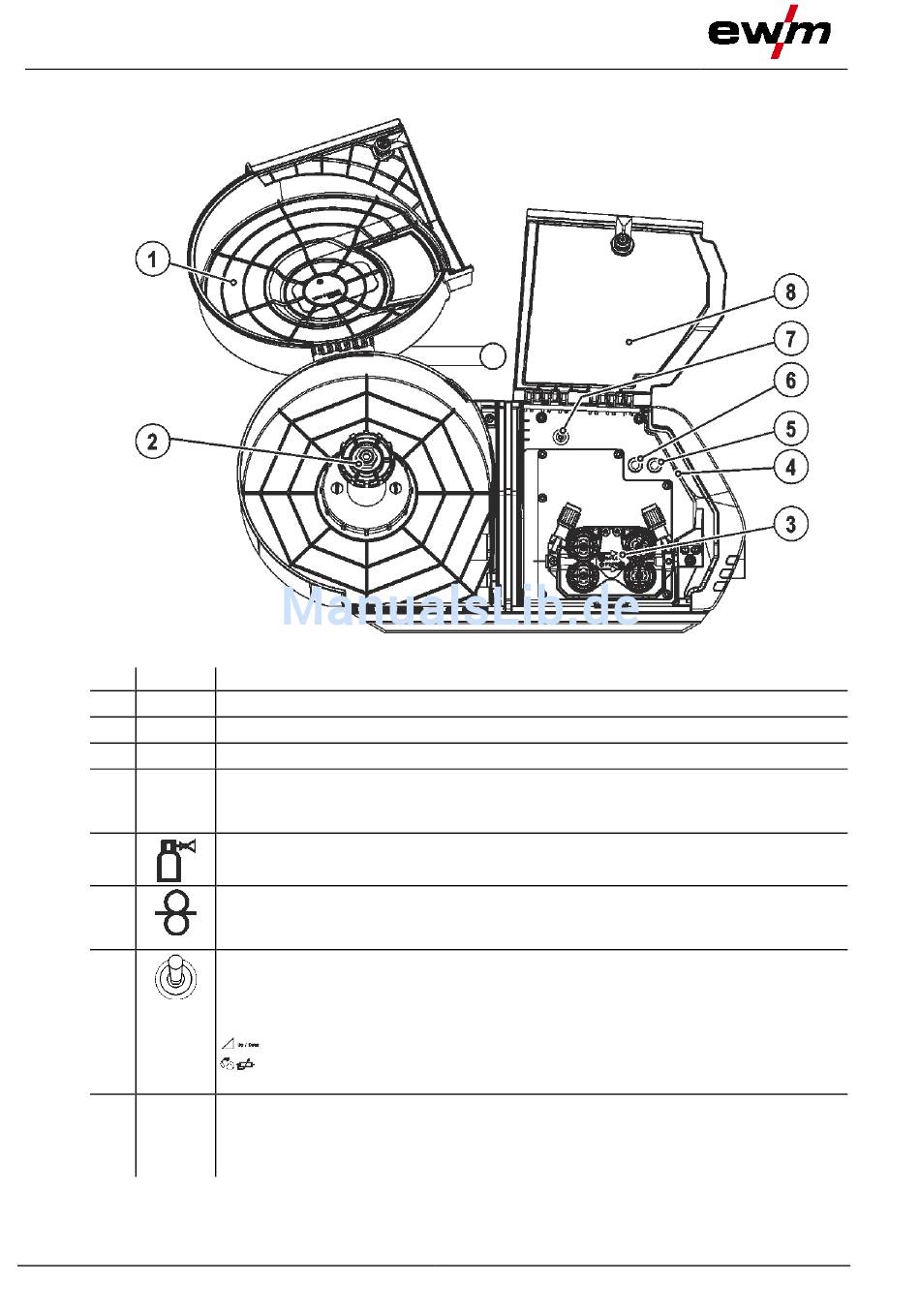

Innenansicht
4.3
Innenansicht
Pos. Symbol
1
2
3
4
5
6
7
8
12
Beschreibung
0
Schutzklappe Drahtspule
Drahtspulenaufnahme
Drahtvorschubantrieb
Beleuchtung, Innenraum
Die Beleuchtung wird im Energiesparmodus und beim E-Hand- und WIG
abgeschaltet.
Drucktaste Gastest / Schlauchpaket spülen > siehe Kapitel 5.1.6.4
Drucktaste, Drahteinfädeln
Spannungs- und gasfreies Einfädeln der Drahtelektrode durch das Schlauchpaket bis
zum Schweißbrenner > siehe Kapitel 5.2.2.4.
Umschalter Gerätebedienung (Arbeitspunkt)
Der Arbeitspunkt (Drahtgeschwindigkeit / Schweißspannung) kann entweder an der
Steuerung des Drahtvorschubgerätes, mit einem Fernsteller oder über einen
entsprechenden Up/Down-Schweißbrenner eingestellt werden.
---- Arbeitspunkt mit Up/Down-Schweißbrenner einstellen.
----- Arbeitspunkt an Drahtvorschubgerätesteuerung oder am Fernsteller
einstellen (standard).
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen.
Auf der Innenseite der Kappe befinden sich je nach Geräteserie weitere
Informationsaufkleber zur Bedienung und Wartung des Gerätes.
Abbildung 4-3
Schweißen
-
099-005401-EW500
04.01.2017
