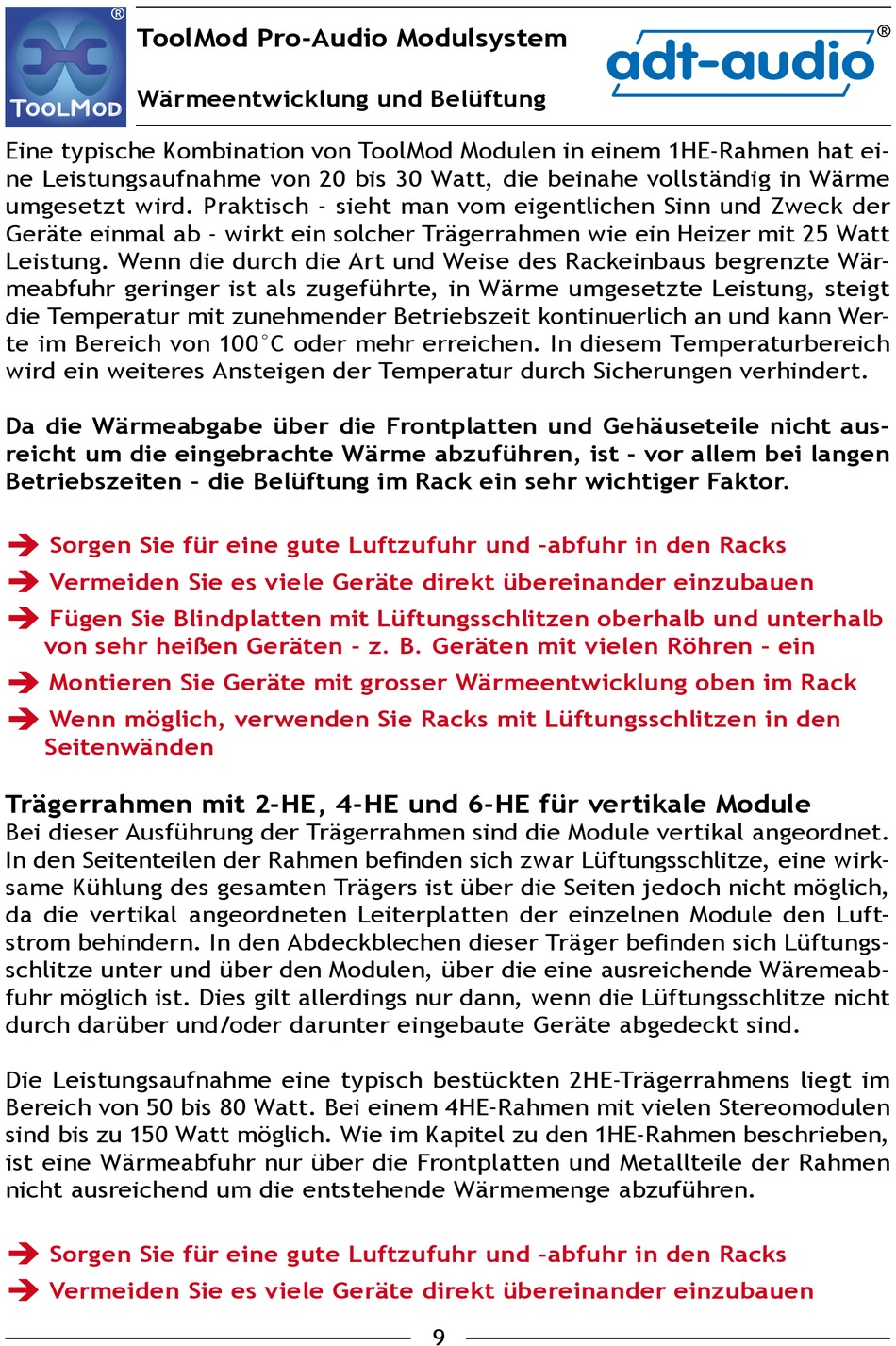

ToolMod Pro-Audio Modulsystem
Wärmeentwicklung und Belüftung

Eine typische Kombination von ToolMod Modulen in einem 1HE-Rahmen hat ei-
ne Leistungsaufnahme von 20 bis 30 Watt, die beinahe vollständig in Wärme
umgesetzt wird. Praktisch - sieht man vom eigentlichen Sinn und Zweck der
Geräte einmal ab - wirkt ein solcher Trägerrahmen wie ein Heizer mit 25 Watt
Leistung. Wenn die durch die Art und Weise des Rackeinbaus begrenzte Wär-
meabfuhr geringer ist als zugeführte, in Wärme umgesetzte Leistung, steigt
die Temperatur mit zunehmender Betriebszeit kontinuerlich an und kann Wer-
te im Bereich von 100°C oder mehr erreichen. In diesem Temperaturbereich
wird ein weiteres Ansteigen der Temperatur durch Sicherungen verhindert.
Da die Wärmeabgabe über die Frontplatten und Gehäuseteile nicht aus-
reicht um die eingebrachte Wärme abzuführen, ist - vor allem bei langen
Betriebszeiten - die Belüftung im Rack ein sehr wichtiger Faktor.

Sorgen Sie für eine gute Luftzufuhr und -abfuhr in den Racks

Vermeiden Sie es viele Geräte direkt übereinander einzubauen

Fügen Sie Blindplatten mit Lüftungsschlitzen oberhalb und unterhalb
von sehr heißen Geräten - z. B. Geräten mit vielen Röhren - ein

Montieren Sie Geräte mit grosser Wärmeentwicklung oben im Rack

Wenn möglich, verwenden Sie Racks mit Lüftungsschlitzen in den
Seitenwänden
Trägerrahmen mit 2-HE, 4-HE und 6-HE für vertikale Module
Bei dieser Ausführung der Trägerrahmen sind die Module vertikal angeordnet.
In den Seitenteilen der Rahmen befinden sich zwar Lüftungsschlitze, eine wirk-
same Kühlung des gesamten Trägers ist über die Seiten jedoch nicht möglich,
da die vertikal angeordneten Leiterplatten der einzelnen Module den Luft-
strom behindern. In den Abdeckblechen dieser Träger befinden sich Lüftungs-
schlitze unter und über den Modulen, über die eine ausreichende Wäremeab-
fuhr möglich ist. Dies gilt allerdings nur dann, wenn die Lüftungsschlitze nicht
durch darüber und/oder darunter eingebaute Geräte abgedeckt sind.
Die Leistungsaufnahme eine typisch bestückten 2HE-Trägerrahmens liegt im
Bereich von 50 bis 80 Watt. Bei einem 4HE-Rahmen mit vielen Stereomodulen
sind bis zu 150 Watt möglich. Wie im Kapitel zu den 1HE-Rahmen beschrieben,
ist eine Wärmeabfuhr nur über die Frontplatten und Metallteile der Rahmen
nicht ausreichend um die entstehende Wärmemenge abzuführen.

Sorgen Sie für eine gute Luftzufuhr und -abfuhr in den Racks

Vermeiden Sie es viele Geräte direkt übereinander einzubauen
9
