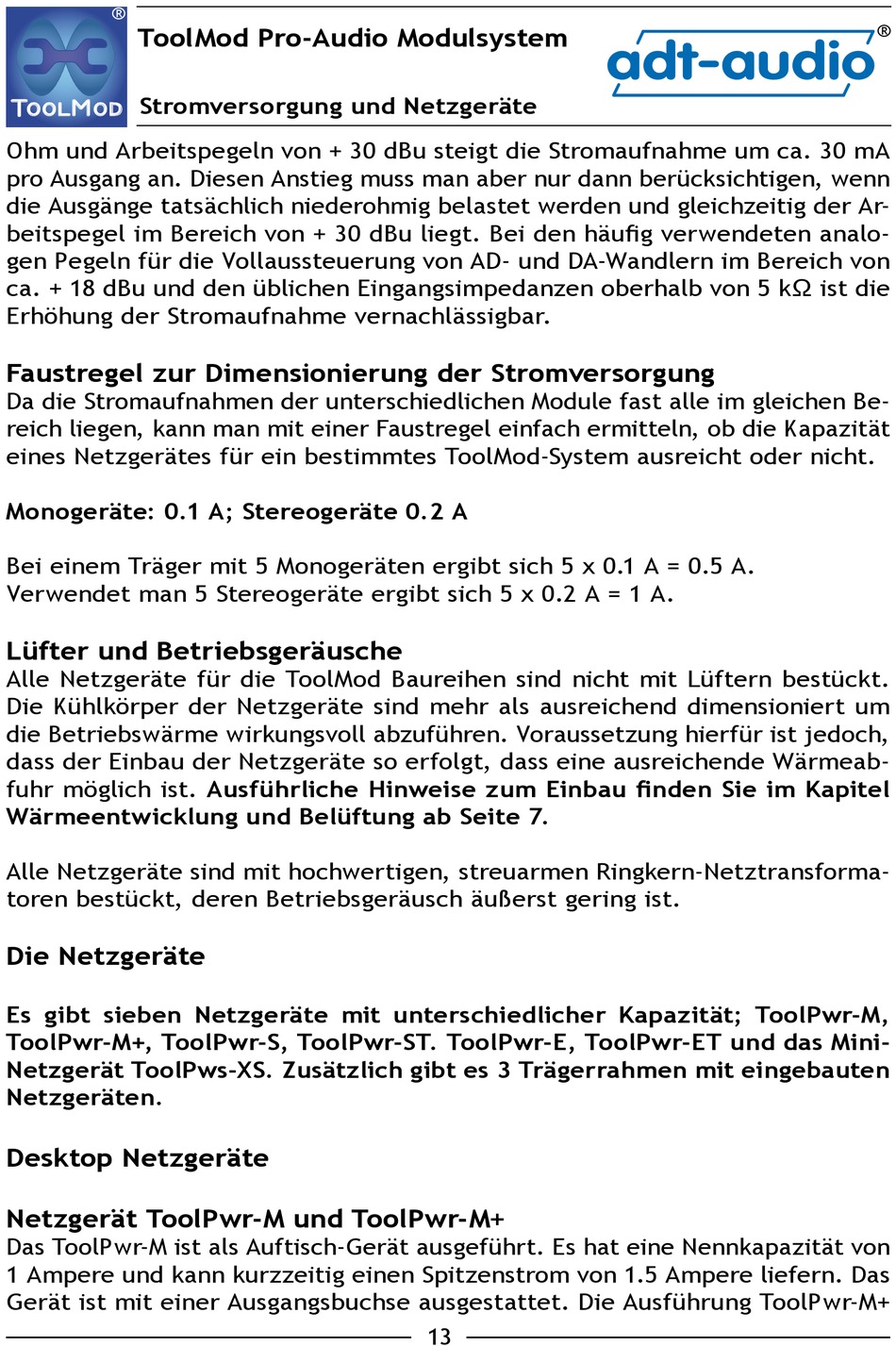

ToolMod Pro-Audio Modulsystem
adt-audio
Stromversorgung und Netzgeräte

Ohm und Arbeitspegeln von + 30 dBu steigt die Stromaufnahme um ca. 30 mA
pro Ausgang an. Diesen Anstieg muss man aber nur dann berücksichtigen, wenn
die Ausgänge tatsächlich niederohmig belastet werden und gleichzeitig der Ar-
beitspegel im Bereich von + 30 dBu liegt. Bei den häufig verwendeten analo-
gen Pegeln für die Vollaussteuerung von AD- und DA-Wandlern im Bereich von
ca. + 18 dBu und den üblichen Eingangsimpedanzen oberhalb von 5 kΩ ist die
Erhöhung der Stromaufnahme vernachlässigbar.

Faustregel zur Dimensionierung der Stromversorgung

Da die Stromaufnahmen der unterschiedlichen Module fast alle im gleichen Be-
reich liegen, kann man mit einer Faustregel einfach ermitteln, ob die Kapazität
eines Netzgerätes für ein bestimmtes ToolMod-System ausreicht oder nicht.
Monogeräte: 0.1 A; Stereogeräte 0.2 A
Bei einem Träger mit 5 Monogeräten ergibt sich 5 x 0.1 A = 0.5 A.
Verwendet man 5 Stereogeräte ergibt sich 5 x 0.2 A = 1 A.
Lüfter und Betriebsgeräusche
Alle Netzgeräte für die ToolMod Baureihen sind nicht mit Lüftern bestückt.
Die Kühlkörper der Netzgeräte sind mehr als ausreichend dimensioniert um
die Betriebswärme wirkungsvoll abzuführen. Voraussetzung hierfür ist jedoch,
dass der Einbau der Netzgeräte so erfolgt, dass eine ausreichende Wärmeab-
fuhr möglich ist. Ausführliche Hinweise zum Einbau finden Sie im Kapitel
Wärmeentwicklung und Belüftung ab Seite 7.
Alle Netzgeräte sind mit hochwertigen, streuarmen Ringkern-Netztransforma-
toren bestückt, deren Betriebsgeräusch äußerst gering ist.
Die Netzgeräte
Es gibt sieben Netzgeräte mit unterschiedlicher Kapazität; ToolPwr-M,
ToolPwr-M+, ToolPwr-S, ToolPwr-ST. ToolPwr-E, ToolPwr-ET und das Mini-
Netzgerät ToolPws-XS. Zusätzlich gibt es 3 Trägerrahmen mit eingebauten
Netzgeräten.
Desktop Netzgeräte
Netzgerät ToolPwr-M und ToolPwr-M+
Das ToolPwr-M ist als Auftisch-Gerät ausgeführt. Es hat eine Nennkapazität von
1 Ampere und kann kurzzeitig einen Spitzenstrom von 1.5 Ampere liefern. Das
Gerät ist mit einer Ausgangsbuchse ausgestattet. Die Ausführung ToolPwr-M+
13
