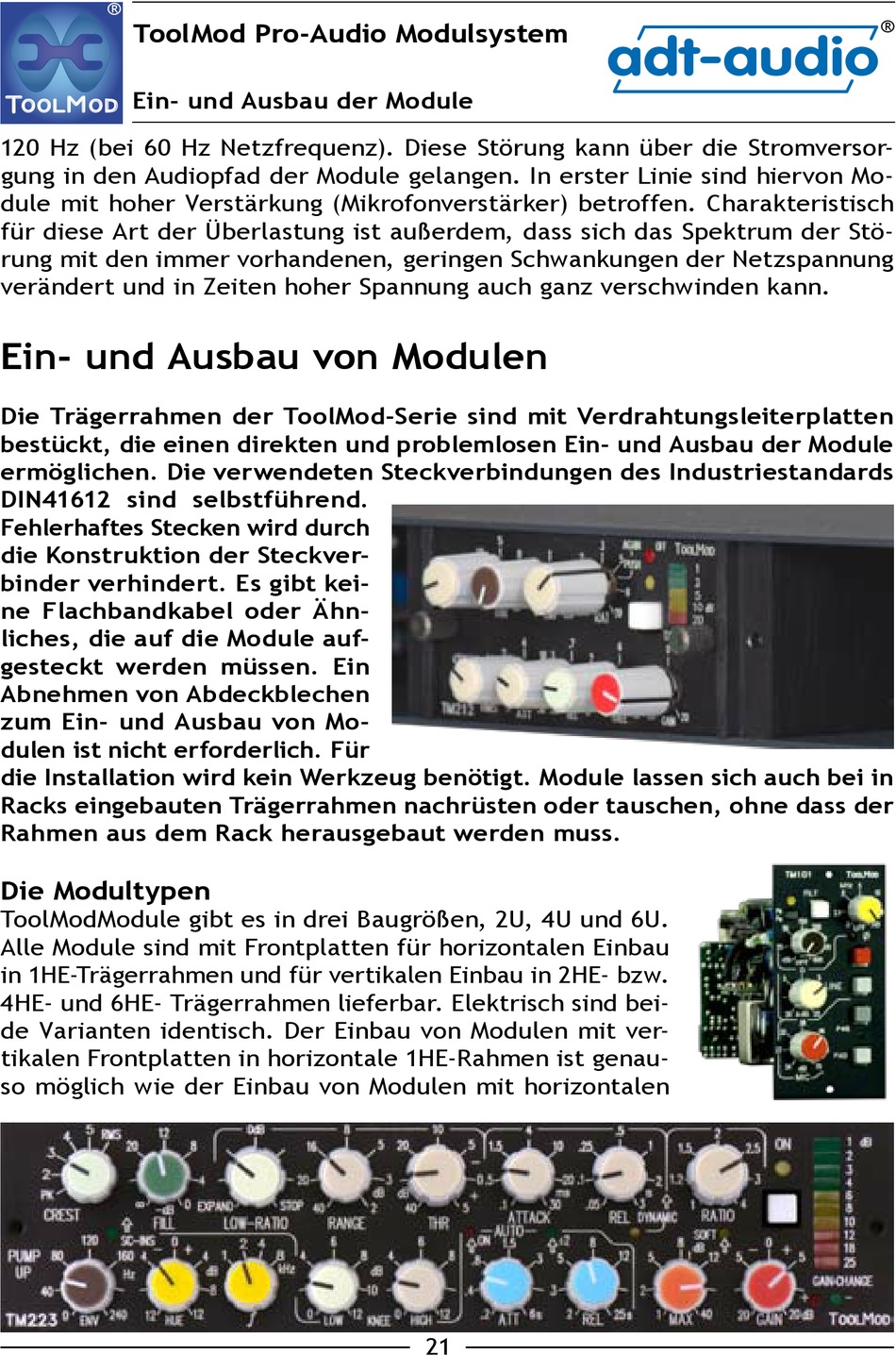

Ein- und Ausbau der Module

120 Hz (bei 60 Hz Netzfrequenz). Diese Störung kann über die Stromversor-
gung in den Audiopfad der Module gelangen. In erster Linie sind hiervon Mo-
dule mit hoher Verstärkung (Mikrofonverstärker) betroffen. Charakteristisch
für diese Art der Überlastung ist außerdem, dass sich das Spektrum der Stö-
rung mit den immer vorhandenen, geringen Schwankungen der Netzspannung
verändert und in Zeiten hoher Spannung auch ganz verschwinden kann.

Ein- und Ausbau von Modulen

Die Trägerrahmen der ToolMod-Serie sind mit Verdrahtungsleiterplatten
bestückt, die einen direkten und problemlosen Ein- und Ausbau der Module
ermöglichen. Die verwendeten Steckverbindungen des Industriestandards
DIN41612 sind selbstführend.
Fehlerhaftes Stecken wird durch
die Konstruktion der Steckver-
binder verhindert. Es gibt kei-
ne Flachbandkabel oder Ähn-
liches, die auf die Module auf-
gesteckt werden müssen. Ein
Abnehmen von Abdeckblechen
zum Ein- und Ausbau von Mo-
dulen ist nicht erforderlich. Für
die Installation wird kein Werkzeug benötigt. Module lassen sich auch bei in
Racks eingebauten Trägerrahmen nachrüsten oder tauschen, ohne dass der
Rahmen aus dem Rack herausgebaut werden muss.

Die Modultypen

ToolModModule gibt es in drei Baugrößen, 2U, 4U und 6U.
Alle Module sind mit Frontplatten für horizontalen Einbau
in 1HE-Trägerrahmen und für vertikalen Einbau in 2HE- bzw.
4HE- und 6HE- Trägerrahmen lieferbar. Elektrisch sind bei-
de Varianten identisch. Der Einbau von Modulen mit ver-
tikalen Frontplatten in horizontale 1HE-Rahmen ist genau-
so möglich wie der Einbau von Modulen mit horizontalen
