Ein- und Ausbau der Module

Frontplatten in 2HE- bzw. 4HE-Rahmen. Bis auf wenige spezielle Module sind
alle ToolMod's als 2U- oder 4U-Modul ausgeführt. Die 6U-Module können nur
horizontal in 1HE-Rahmen oder vertikal in 6HE-Rahmen eingebaut werden.

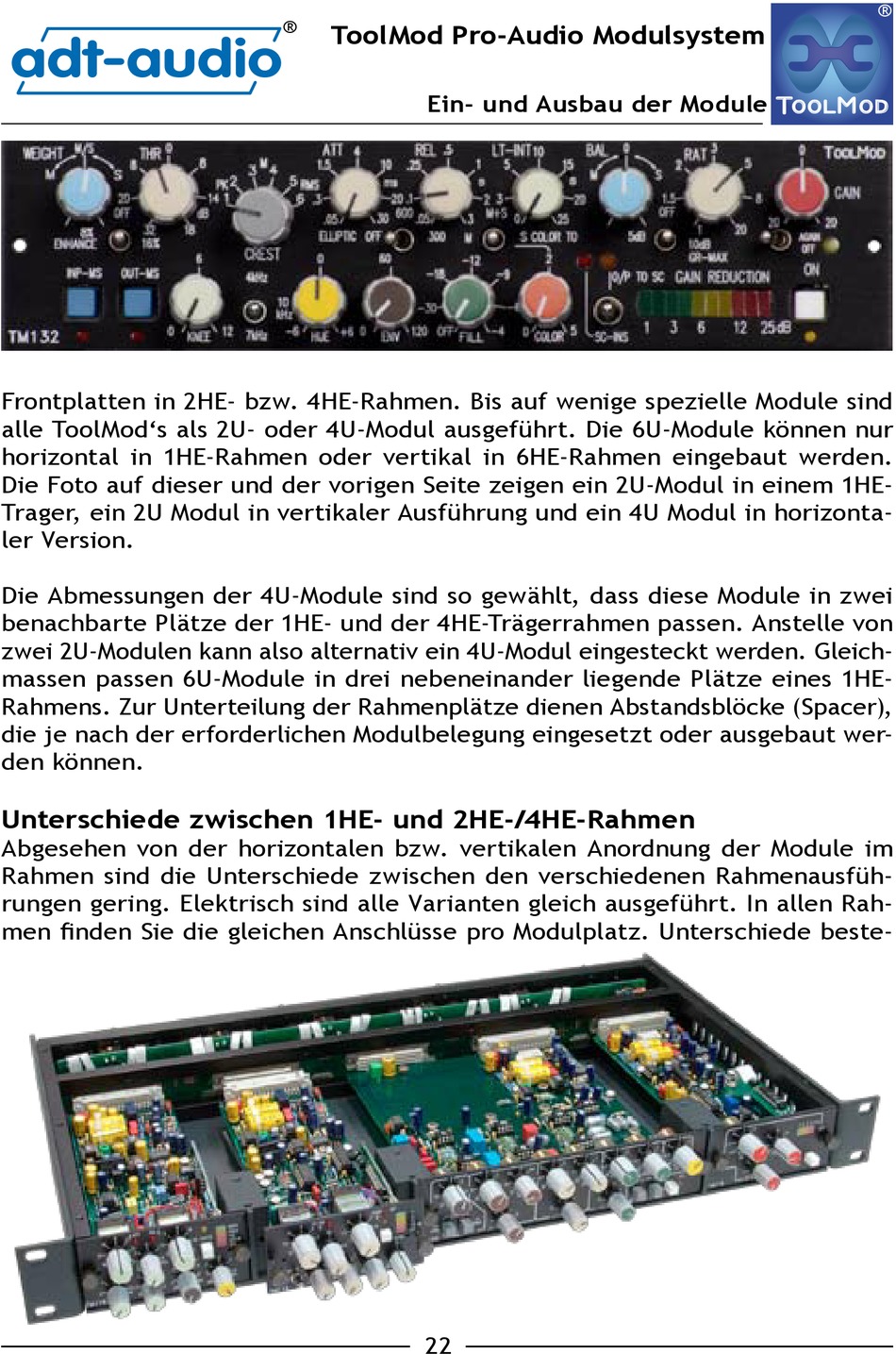

Die Foto auf dieser und der vorigen Seite zeigen ein 2U-Modul in einem 1HE-
Trager, ein 2U Modul in vertikaler Ausführung und ein 4U Modul in horizonta-
ler Version.
Die Abmessungen der 4U-Module sind so gewählt, dass diese Module in zwei
benachbarte Plätze der 1HE- und der 4HE-Trägerrahmen passen. Anstelle von
zwei 2U-Modulen kann also alternativ ein 4U-Modul eingesteckt werden. Gleich-
massen passen 6U-Module in drei nebeneinander liegende Plätze eines 1HE-
Rahmens. Zur Unterteilung der Rahmenplätze dienen Abstandsblöcke (Spacer),
die je nach der erforderlichen Modulbelegung eingesetzt oder ausgebaut wer-
den können.

Unterschiede zwischen 1HE- und 2HE-/4HE-Rahmen

Abgesehen von der horizontalen bzw. vertikalen Anordnung der Module im
Rahmen sind die Unterschiede zwischen den verschiedenen Rahmenausfüh-
rungen gering. Elektrisch sind alle Varianten gleich ausgeführt. In allen Rah-
men finden Sie die gleichen Anschlüsse pro Modulplatz. Unterschiede beste-
